第 5 部 第 1 章 操作指令阶层 Edition 1.0 5-1-1 XP-242E 系统手册 1. 操作指令阶层 在本章中，用指令阶层树形图来说明机器上的所有的指令及其体系。通过参考指令阶层树形图，能够很 容易地理解在指令操作时，机器上表 示的全部指令的概要。 · 机器的触摸屏中的各画面上显 示出数个指令。在指令阶层树形图中这些指令看作为是一个 指令群， 被归纳在分支 ( 纵向粗线 ) 的下面。 XP1S3100S · 在指令阶层…
第 5 部
操作指令
在机器操作面板的触摸屏上显示各种操作指令按
钮，轻轻按下这些按钮就可以控制机器的运转。
在此对于其操作指令体系进行说明。
1. 操作指令体系 --------------------------------- 5-1-1
第 5 部 第 1 章 操作指令阶层
Edition 1.0 5-1-1 XP-242E 系统手册
1. 操作指令阶层

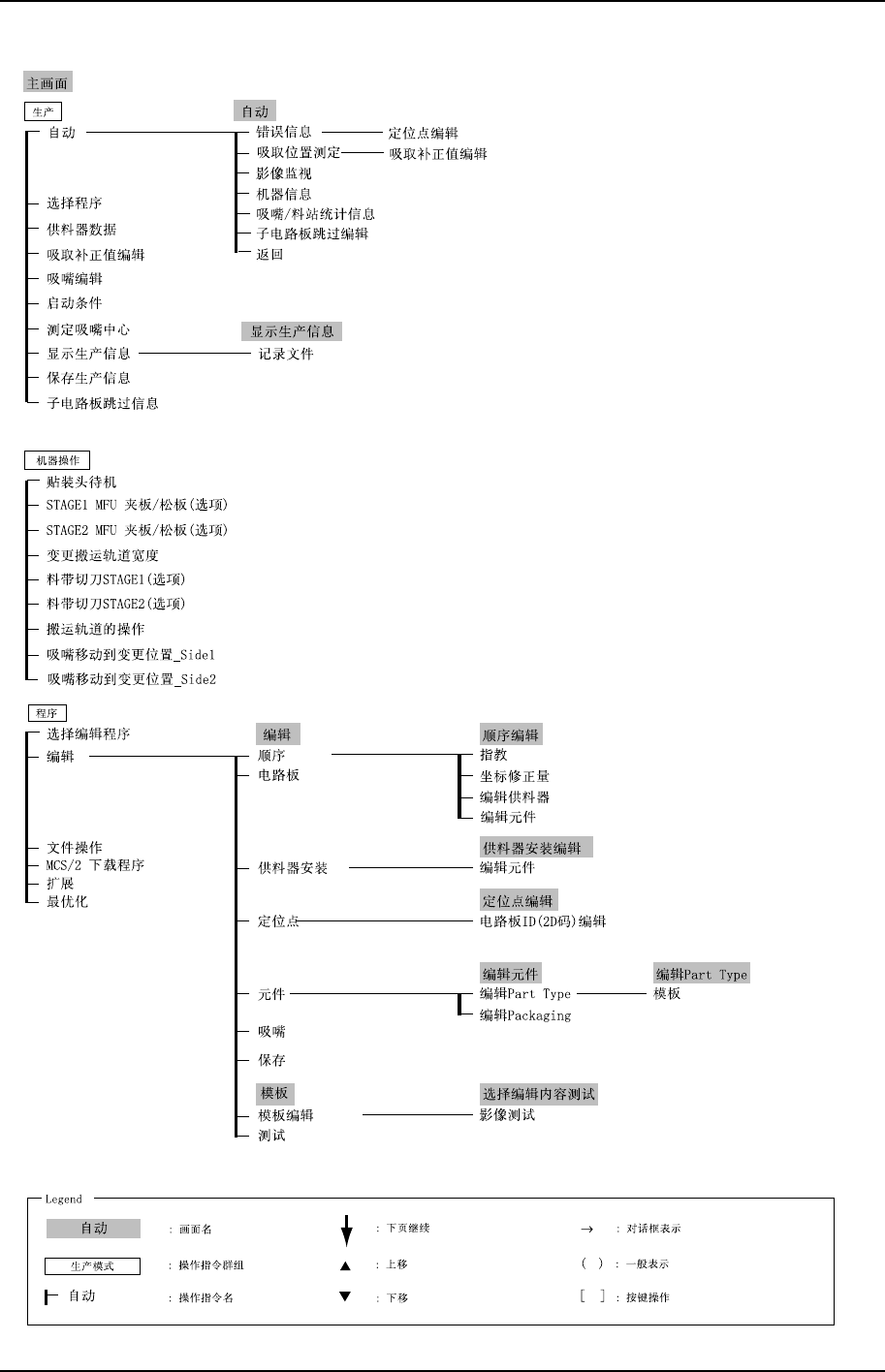

在本章中，用指令阶层树形图来说明机器上的所有的指令及其体系。通过参考指令阶层树形图，能够很
容易地理解在指令操作时，机器上表示的全部指令的概要。
· 机器的触摸屏中的各画面上显示出数个指令。在指令阶层树形图中这些指令看作为是一个指令群，
被归纳在分支(纵向粗线)的下面。
XP1S3100S

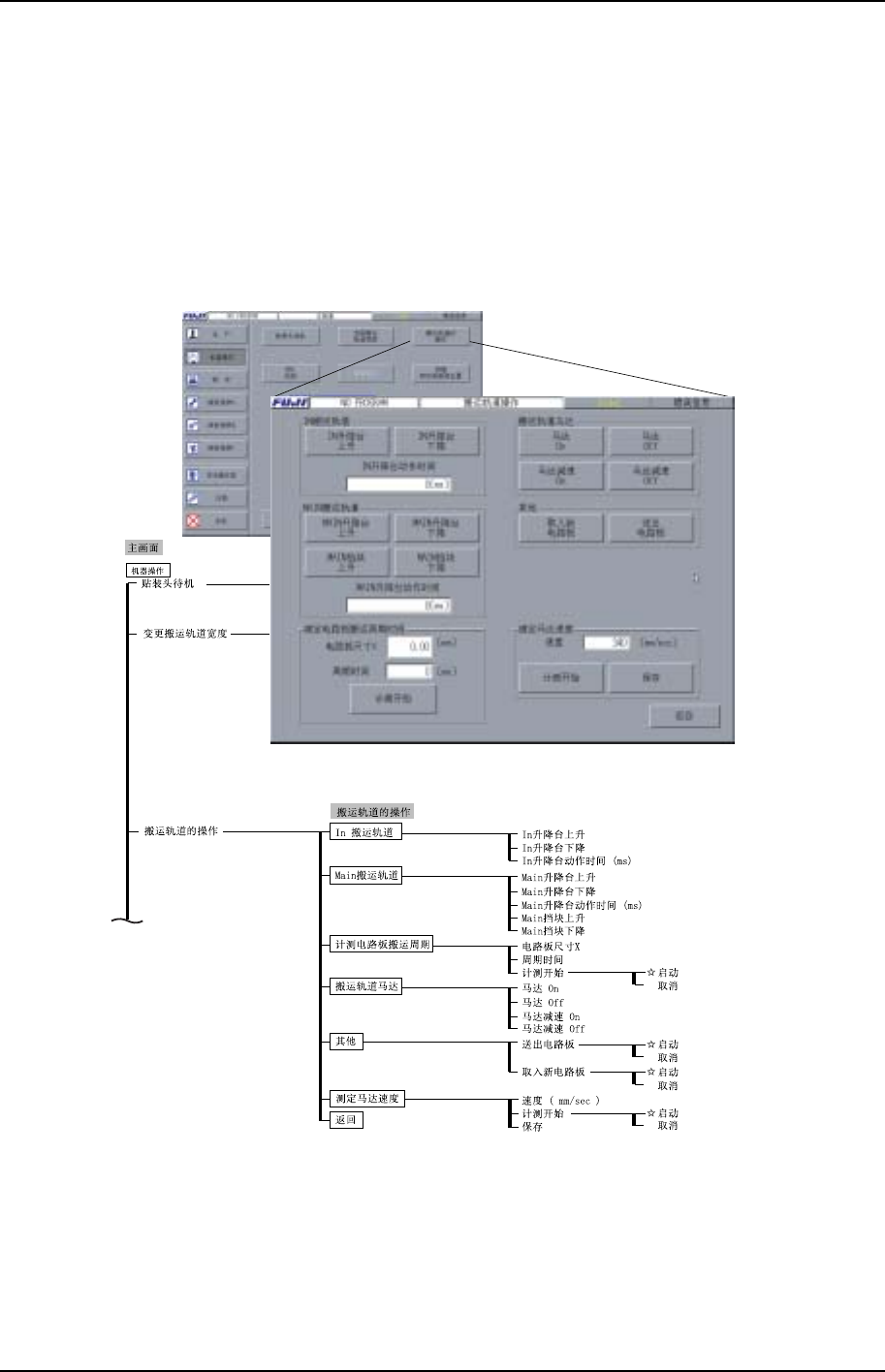

· 在指令阶层体系树形图中，各屏幕画面中的标题用网状线来表示 (例如: 主画面、搬运轨道的操作)。
· 在屏幕画面中的指令是以功能划分为群组的，各个指令群组的名称用带有方框的文字表示 (例如：IN
搬运轨道、MAIN 搬运轨道)。
第 1 章 操作指令阶层 第 5 部
XP-242E 系统手册 5-1-2 Edition 1.0
XP1S5201S
