第 3 部 第 4 章 扩展器
Edition 1.0 3-4-3 XP-242E 系统手册
扩展器样本
在以下样本中，在电路板上将程序扩展到四块子电路板。
1. 决定基准元件。范例中以右上的元件为基准。
2. 设定作为基准的元件处于各个子电路板的什么位置。另外、确定修正角度为多少。
XP2S2058S
子电路板 1 ：输入到基准元件的原点的距离(Offset X，Offset Y)。第 1 块子
电路板的 Offset 角度必 须为 0。
子电路板 2 ：输入从原点到同一元件的距离(Offset X，Offset Y)。
子电路板 3，4 ：输入从原点到同一元件的距离(Offset X，Offset Y)。
此外，由于两块电路板都旋转了 180 度，所以修正量角也旋转 180
度。
4 2
3 1
(-250, 150)
(-50, 230)
(-50, 100)
(-250, 20)
1
2
3
4
X
-50.00
-50.00
-250.00
-250.00
Y
100.00
230.00
20.00
150.00
0.00
0.00
180.00
180.00
XP2S2194S
第 4 章 扩展器 第 3 部
XP-242E 系统手册 3-4-4 Edition 1.0
笔记:
第 3 部 第 5 章 文件操作
Edition 1.0 3-5-1 XP-242E 系统手册

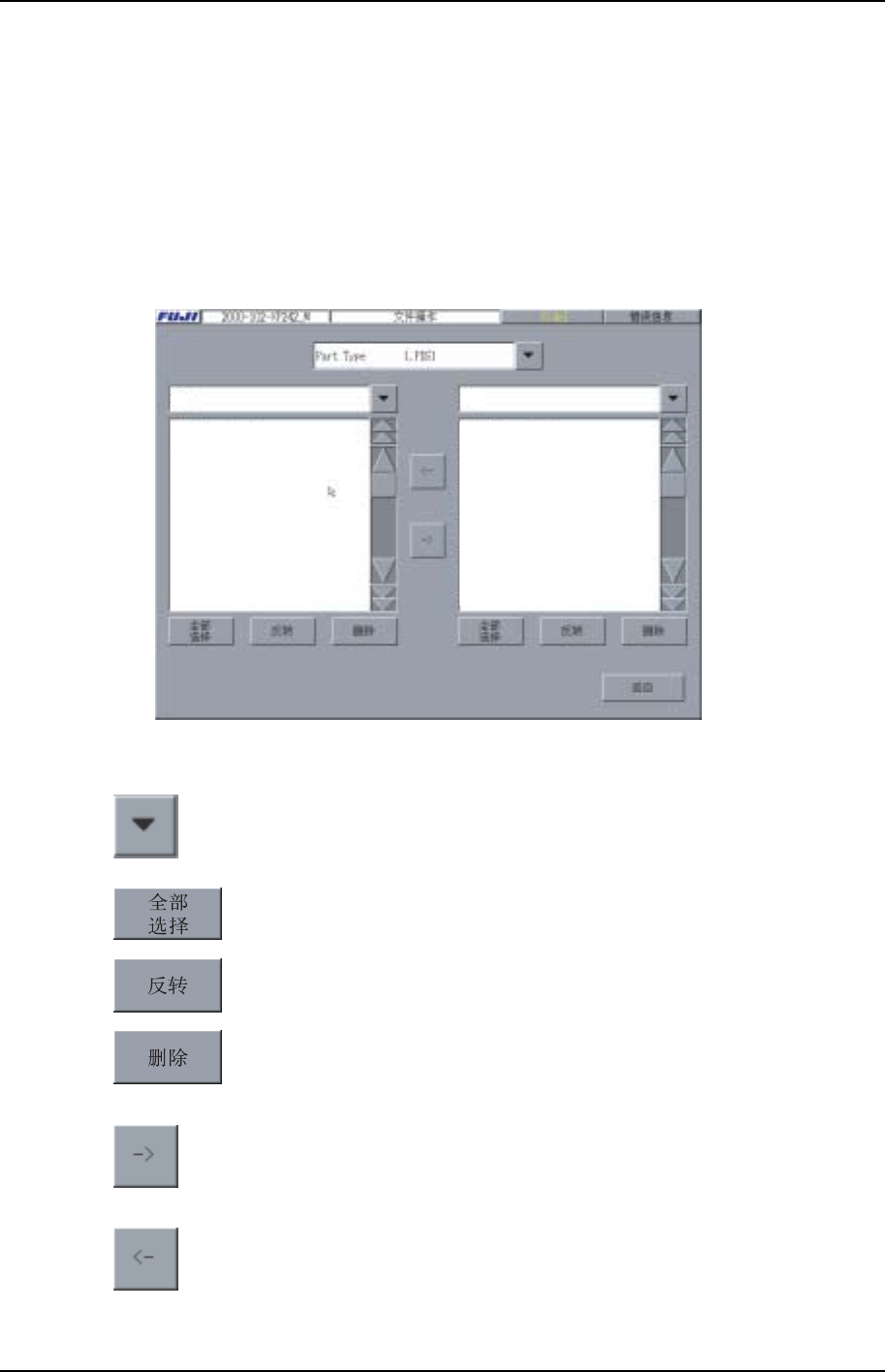

５. 文件操作
文件操作是在把机器上创建的生产程序和元件数据文件复制到软盘中或删除无用文件时使用。此外，
也可在软盘中保存、将复制的文件复制到机器中。
注意) 如果复制的文件名称与已有文件名称相同，则会以改写形式保存。请确认文件名后再复制。
XP2S2214S
操作按键说明
按此键显示文件类型的目录。
按此键选择所有显示的文件类型。
按此键将选择的文件与未被选择的文件反转。
按此键删除已选文件。
按此键把在左侧文件类型目录中选择的文件复制至右侧文件类
型目录中。
按此键把在右侧文件类型目录中选择的文件复制至左侧文件类
型目录中。
