第 3 章 编辑器 第 3 部 XP-242E 系统手册 3-3-42 Edition 1.0 项目说明 No. 指定吸嘴 配 置 台 的编号。 Name 吸嘴的名 称 。 Ty p e 吸嘴的种类。 Diameter 吸嘴的直 径 。 编辑方 法 是选择要编辑的吸嘴 配 置 台 的号 码 ， 显示出吸嘴选择画面， 从中选择一个必要 的吸嘴。用同样的方 法 进行不同吸嘴 配 置 台 的吸嘴编辑。 XP2S2192S
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-41 XP-242E 系统手册
Tray Dump Pick Position Y
请输入排除料盘时吸取坐标的料盘原点到 Y 方向的 尺寸。
(0.00mm~350.00mm)
Tray Dump Pick Position Z
请根据需要设定排出空料盘时 Z 方向的修正值。
(-12.8mm~12.7mm)
Z (+)
(-)
MCSX344

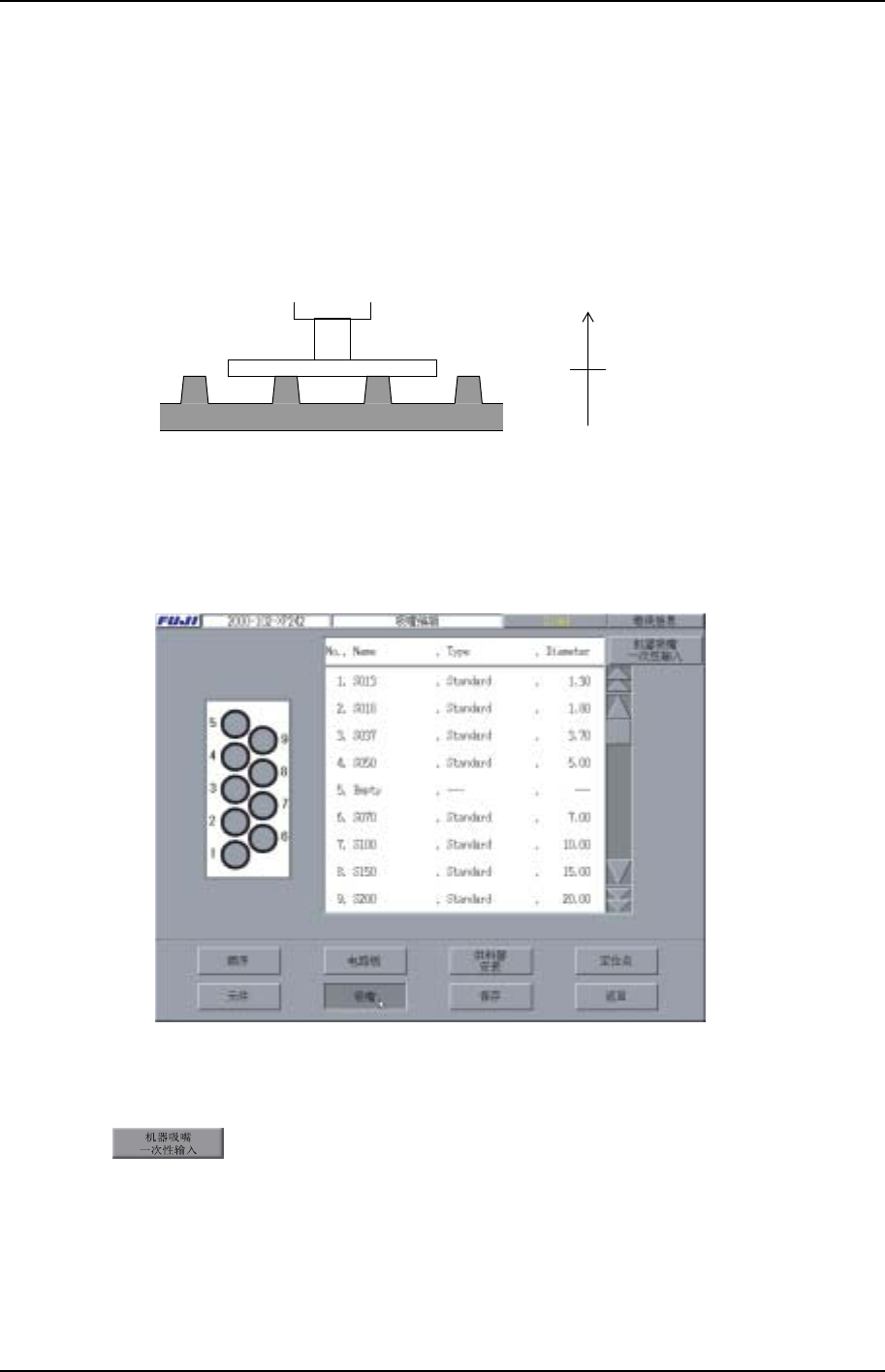

3.7 吸嘴编辑
此编辑器用于编辑吸嘴的配置。
XP2S2190S
操作键说明
一次性读入机器上的吸嘴信息。当 一 次 性输入时，请确认生产程序中
所必须有的吸嘴是否齐全。
第 3 章 编辑器 第 3 部
XP-242E 系统手册 3-3-42 Edition 1.0
项目说明
No.
指定吸嘴配置台的编号。
Name
吸嘴的名称。
Type
吸嘴的种类。
Diameter
吸嘴的直径。

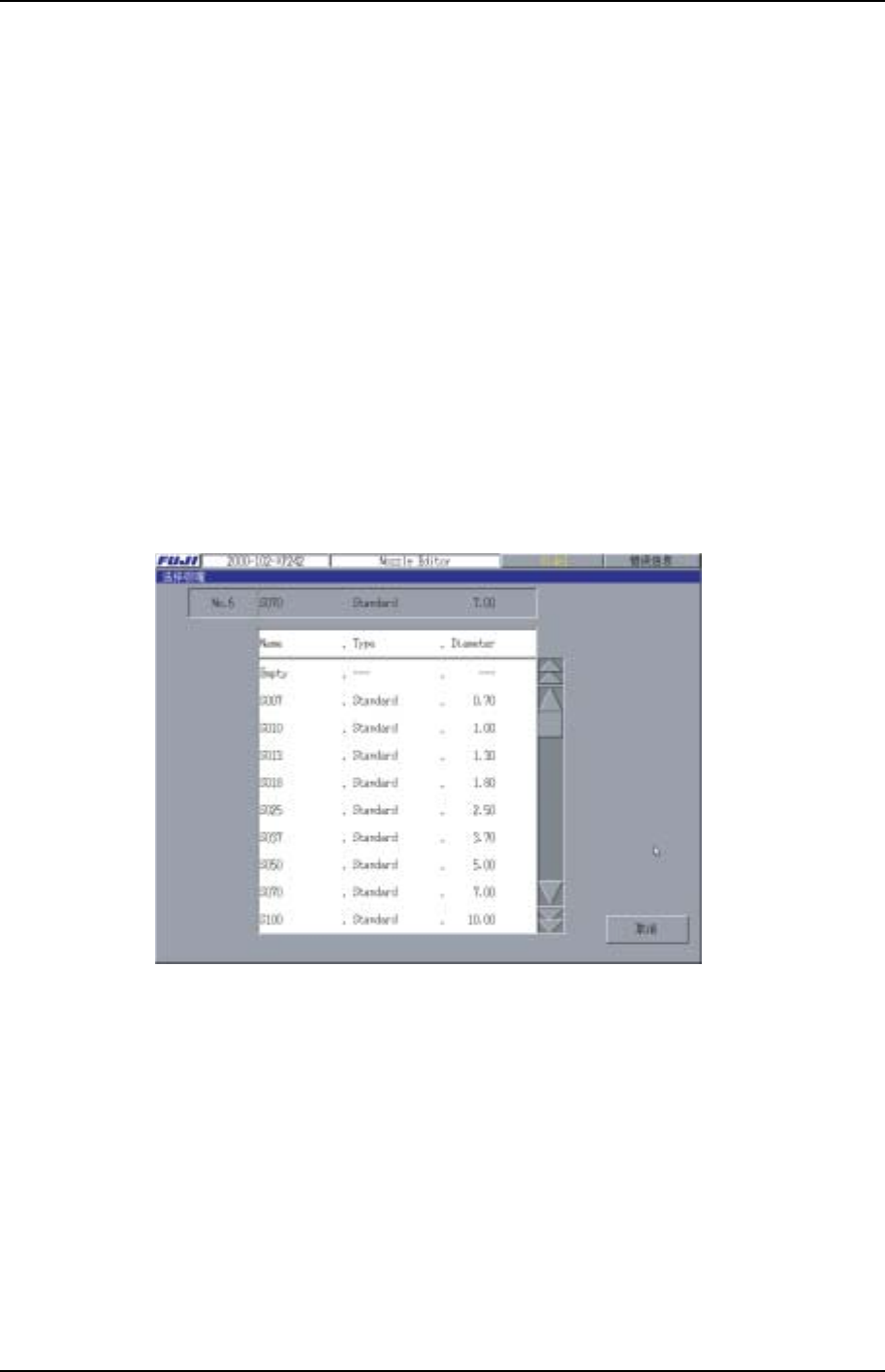

编辑方法是选择要编辑的吸嘴配置台的号码，显示出吸嘴选择画面，从中选择一个必要
的吸嘴。用同样的方法进行不同吸嘴配置台的吸嘴编辑。
XP2S2192S
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-43 XP-242E 系统手册
3.8 编辑结束时的选项
选择编辑器的关闭键时会出现以下选项，请从中选择适当的选项。
程序名 ：可通过选择该文本框使用显示的键盘，输入文件名，保存编
辑过的生产程序文件。
数据检查 ：检查编辑过的生产程序内容是否正确。
保存入 File 结束 ：改写编辑过的文件。
不保存即结束 ：再次读入编辑的生产程序，清除编辑内容。
取消 ：取消编辑结束命令，再次返回编 辑器。
