第 3 部 第 4 章 扩展器 Edition 1.0 3-4-3 XP-242E 系统手册 扩展器样本 在以下样本中，在电路板上将程序扩展 到四块子电路板。 1. 决定基准元件。范例中以右上的元件为 基准。 2. 设定作为基准的元件处于各个子电路板 的什么位置。 另外、 确定修正角度为多少。 XP2S2058S 子电路板 1 ：输入到基准元件的原点的距离 (Offset X ， Offset Y) 。第 1 块子 电路板的 Offse…
第 4 章 扩展器 第 3 部
XP-242E 系统手册 3-4-2 Edition 1.0

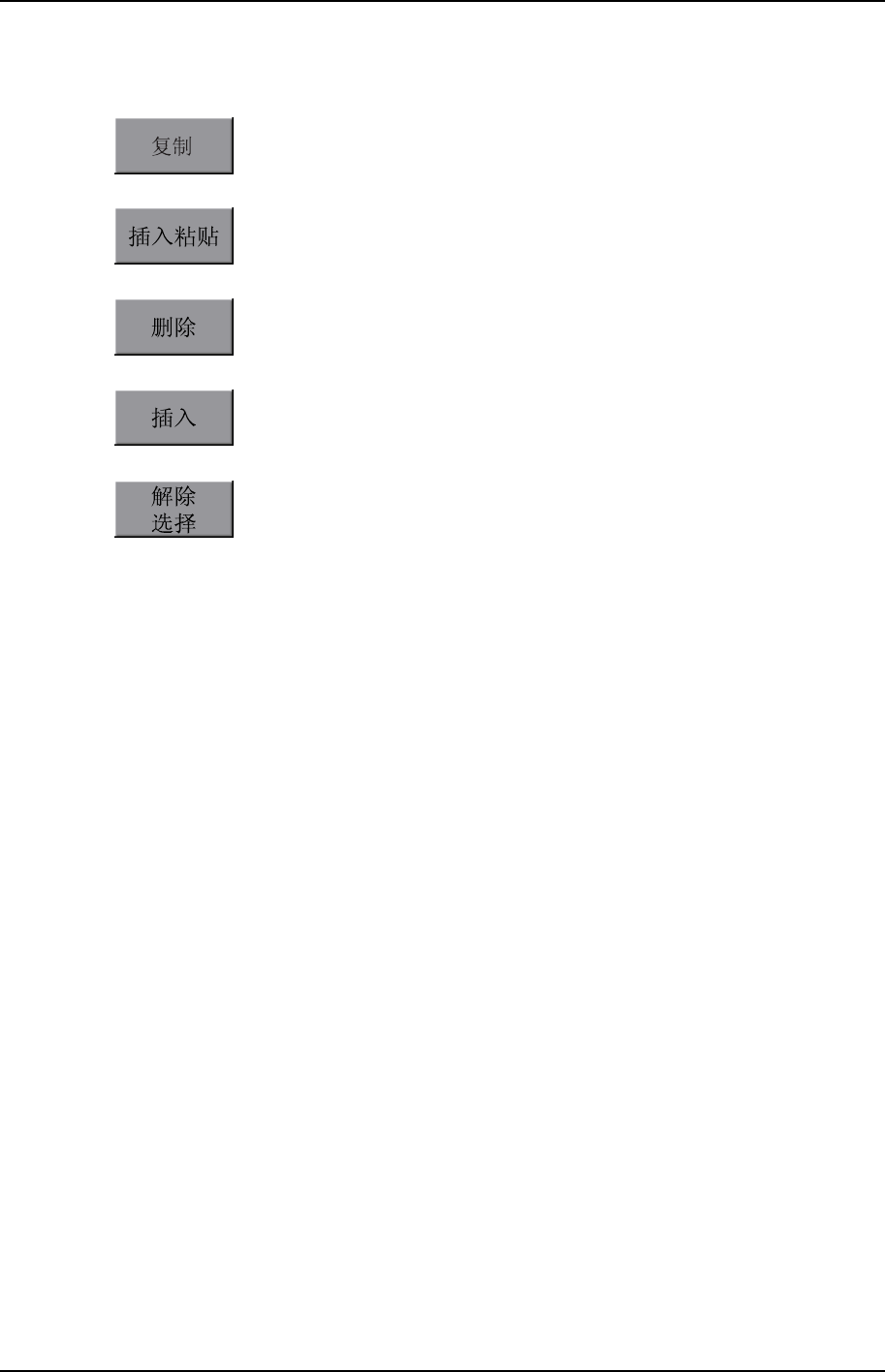

以下所示按键是对于位于画面左侧领域所选择的行进行处理：
项目说明
子电路板 No.
设定子电路板 No.。第 1 行的子电路板 No.必须为 1。第 2 行以后的 No.可由用户任意
指定。
修正量 X
在第 1 行设定作为基本程序的基准的 X 坐标 (离程序原点的距 离)，第 2 行以后的基准
坐标以其电路板所在的坐标 (离第 1 行的程序原点的距离) 来指定。
修正量 Y
在第 1 行设定作为基本程序的基准的 Y 坐标 (离程序原点的距 离)，第 2 行以后的基准
坐标以其电路板所在的坐标 (离第 1 行的程序原点的距离) 来指定。
角度修正量
指定作为基准的元件的角度。
0 度 ：维持基本程序的角度 ：0
90 度 ：对基本程序修正 90 度：1
180 度 ：对基本程序修正 180 度：2
270 度 ：对基本程序修正 270 度：3
复制所选择行的数据到剪贴板上。
在所选择行之前插入剪贴板上的数据。
删除所选择行并将其后面的行自动上移。
在选择的行之前插入 1 行新建行。
解除所有的选择。
第 3 部 第 4 章 扩展器
Edition 1.0 3-4-3 XP-242E 系统手册

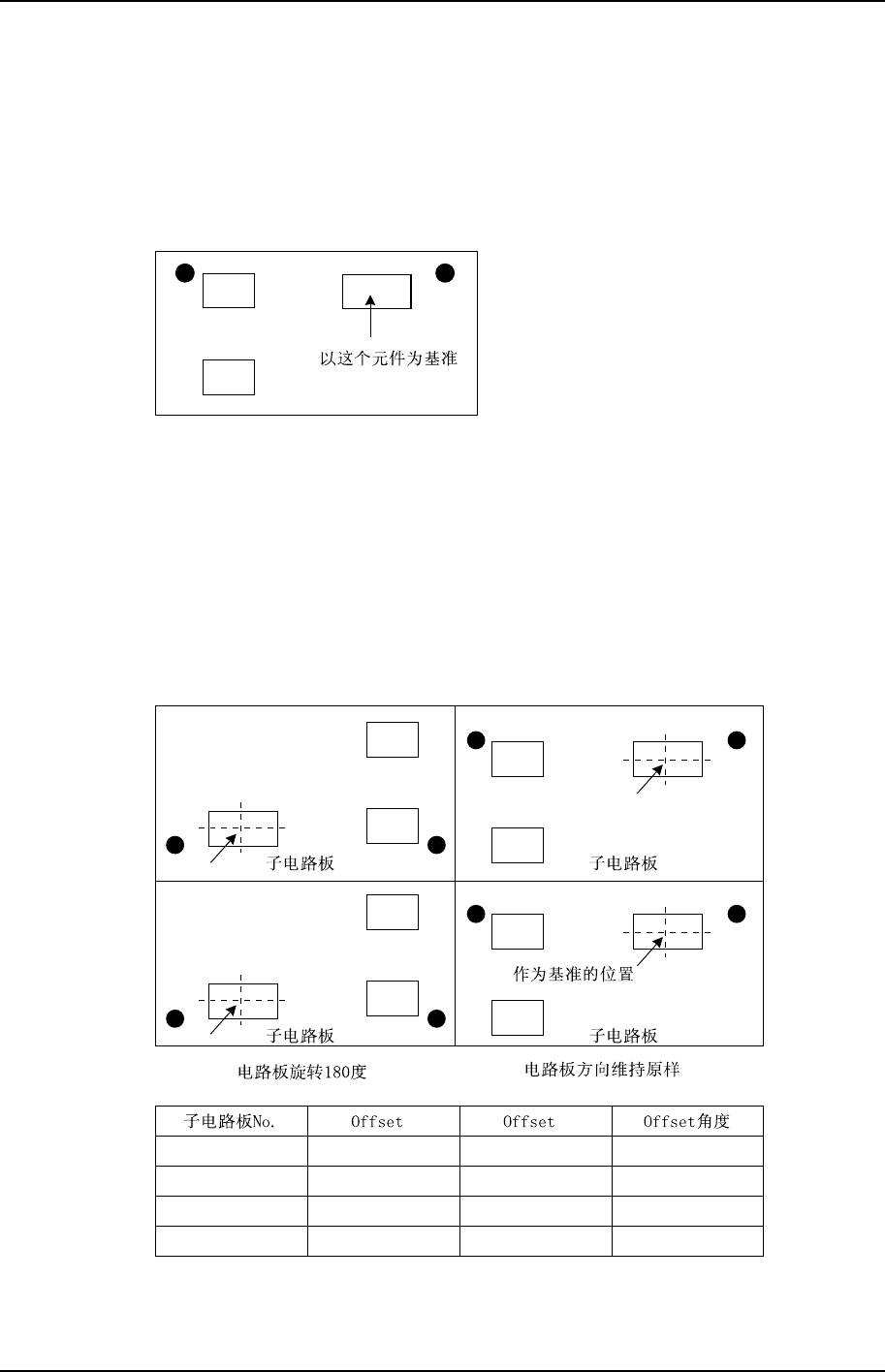

扩展器样本
在以下样本中，在电路板上将程序扩展到四块子电路板。
1. 决定基准元件。范例中以右上的元件为基准。
2. 设定作为基准的元件处于各个子电路板的什么位置。另外、确定修正角度为多少。
XP2S2058S
子电路板 1 ：输入到基准元件的原点的距离(Offset X，Offset Y)。第 1 块子
电路板的 Offset 角度必 须为 0。
子电路板 2 ：输入从原点到同一元件的距离(Offset X，Offset Y)。
子电路板 3，4 ：输入从原点到同一元件的距离(Offset X，Offset Y)。
此外，由于两块电路板都旋转了 180 度，所以修正量角也旋转 180
度。
4 2
3 1
(-250, 150)
(-50, 230)
(-50, 100)
(-250, 20)
1
2
3
4
X
-50.00
-50.00
-250.00
-250.00
Y
100.00
230.00
20.00
150.00
0.00
0.00
180.00
180.00
XP2S2194S
第 4 章 扩展器 第 3 部
XP-242E 系统手册 3-4-4 Edition 1.0
笔记:
