第 2 章 程序菜单 第 3 部 XP-242E 系统手册 3 - 2 - 2 E d i t i o n 1 . 0 笔记：
第 3 部 第 2 章 程序菜单
Edition 1.0 3-2-1 XP-242E 系统手册
2. 程序菜单

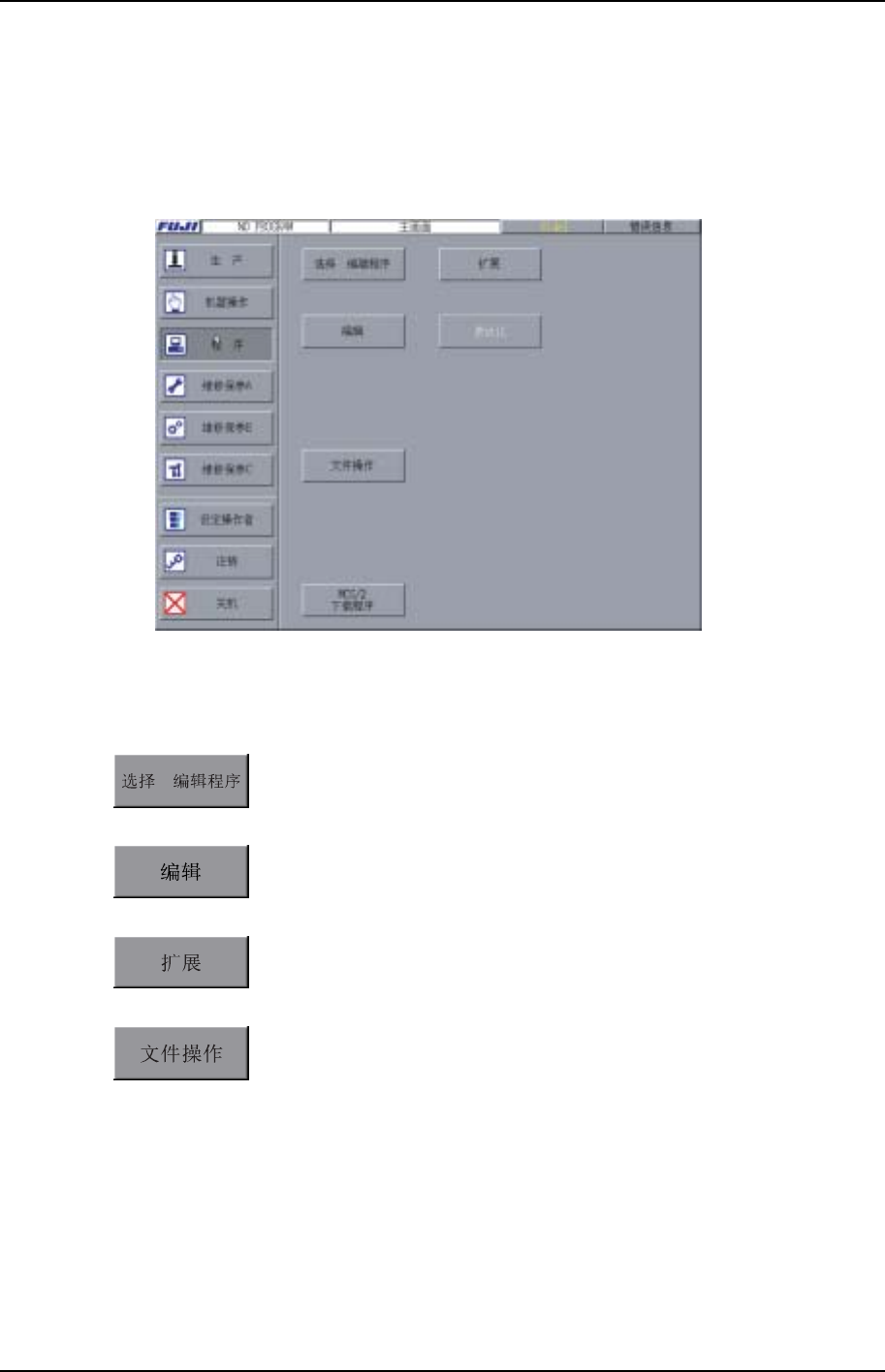

以下是 XP 的程序菜单。选择[程序]键，显示[主画面]。
XP3S2044S
操作键说明
是移动到选择生产程序或编辑程序的视窗的键。新建程序时也请在
这个选择视窗内选择[新建]。此外，程序名最大可使用的字符串为
23 个字符。
是移动到进行当前选择的程序的编辑视窗。
将当前选择的程序的顺序数据作为一个子电路板，在由一个电路板
作成几个子电路板时使用。
是移动到操作机器上以及软盘内文件的视窗的键。在复制文件和删
除无用文件时使用。
第 2 章 程序菜单 第 3 部
XP-242E 系统手册 3-2-2 Edition 1.0
笔记：
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-1 XP-242E 系统手册
3. 编辑器
3.1 编辑画面的显示
进行顺序、电路板、供料器安装、定位点、元件和吸嘴的编辑。
操作顺序
1. 从[主画面]中依次按下下[程序]、[选择]键，选择进行编辑的程序。

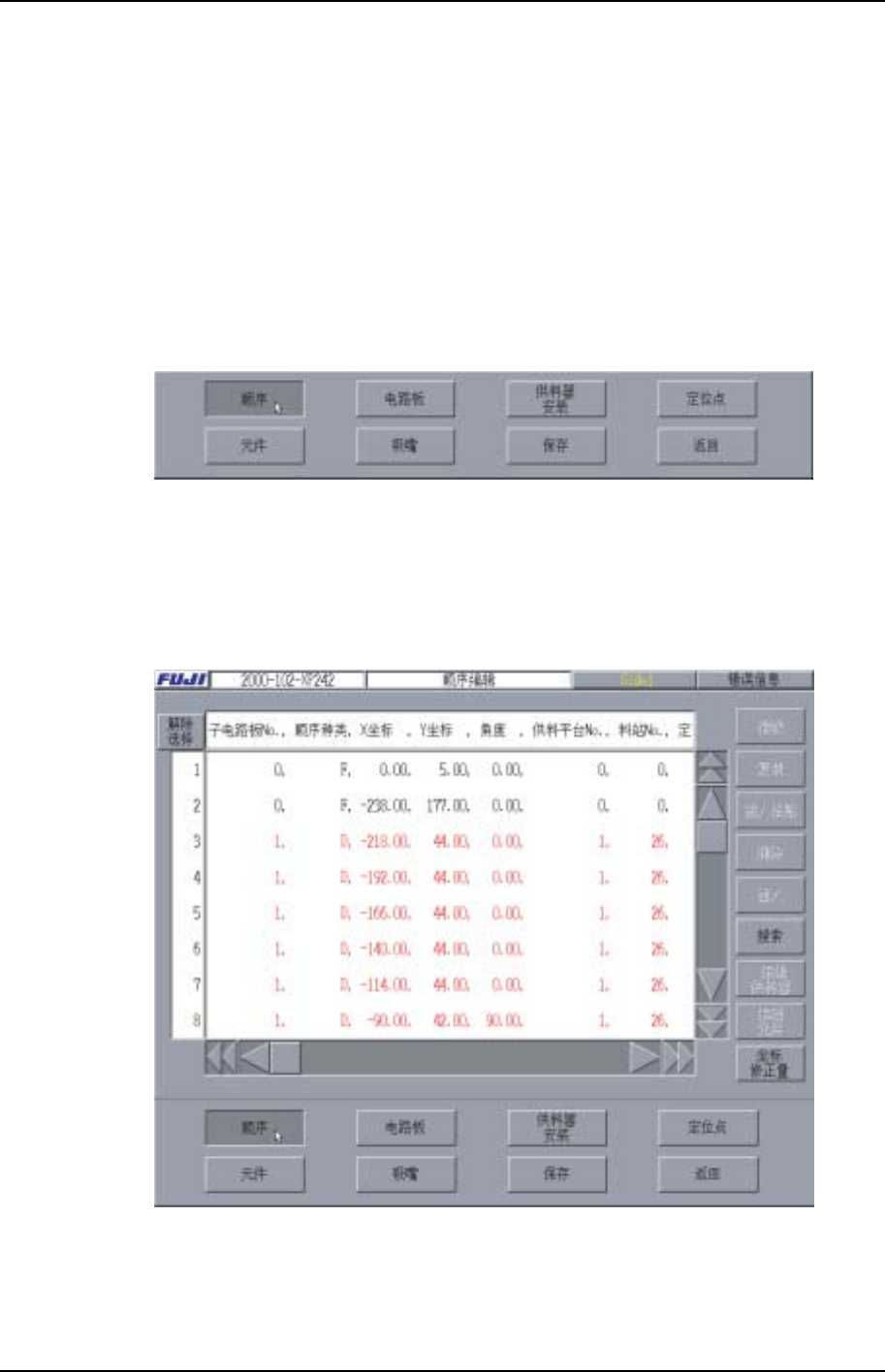

2. 按下下[编辑]键，在触摸屏下端显示出如下画面。
XP2S2156S
3.2 顺序
按下[顺序]键后，显示出以下画面：
XP2S2157S
