第 2 部第 1 章基本操作 Edition1.0 2-1-37 XP-242E 系统手册 1.16.3 测定吸嘴中心本指令通过元件相机对玻璃量规元件进行影像处理来测定以下数据。 ·吸嘴固定器旋转中心与吸嘴孔之间的偏移值。 ·吸嘴固定器旋转中心与定位点相机之间的向量。 ( 测量使用 φ 10 ～φ 15 的标准吸嘴 ) 操作步骤 1. 在 [ 主…

第 1 章基本操作第 2 部

XP-242E 系统手册 2-1-36 Edition1.0

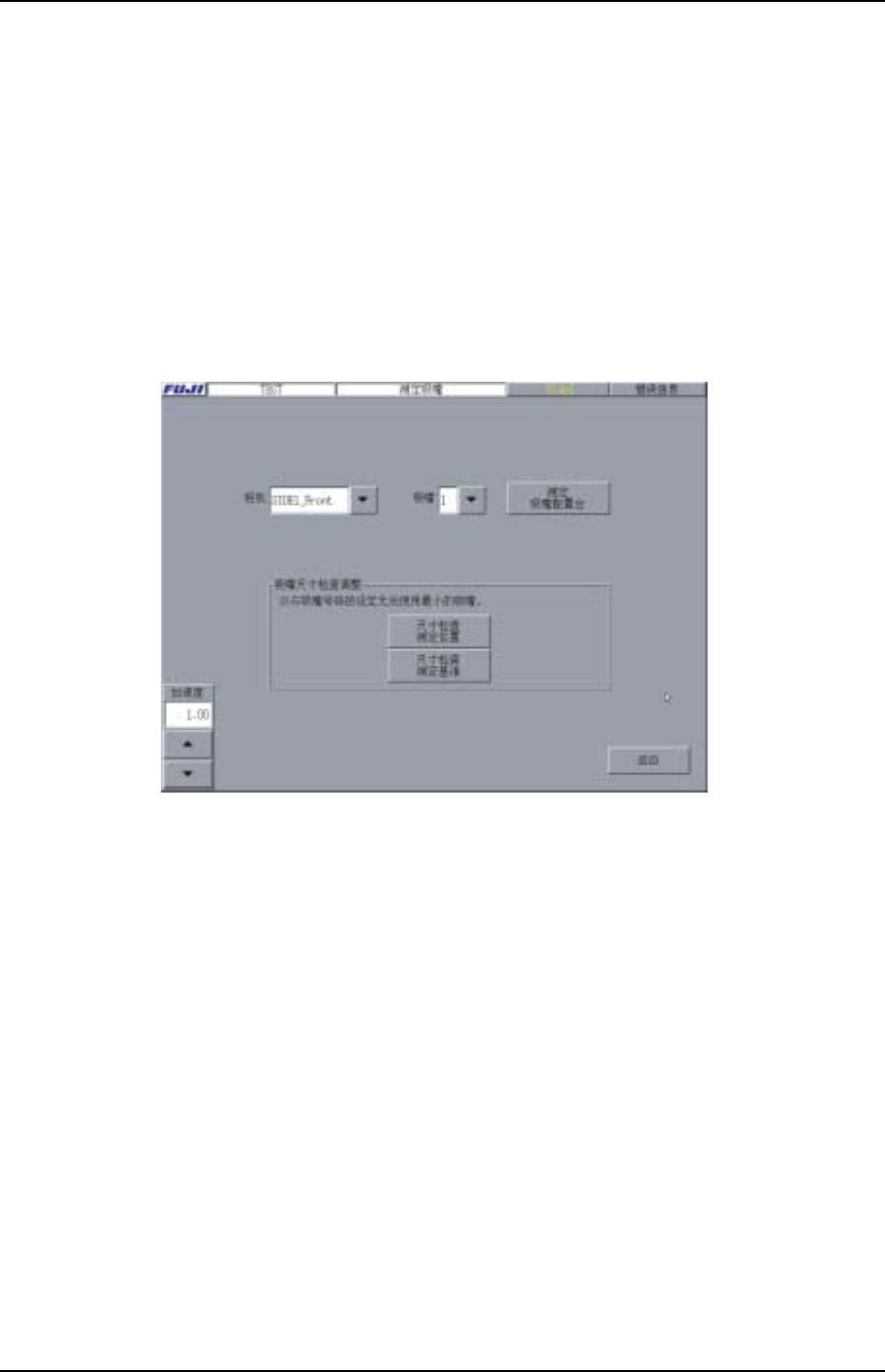

XP2S2227S

3. 请阅读[机器吸嘴]、按照吸嘴更换的操作步骤更换吸嘴。

4．吸嘴更换结束后，请选择[尺寸检查]。可确认以下项目。

·吸嘴形号(Size Result)

·吸嘴亮度(Conduction)

确认结束后显示测定结果对话框。

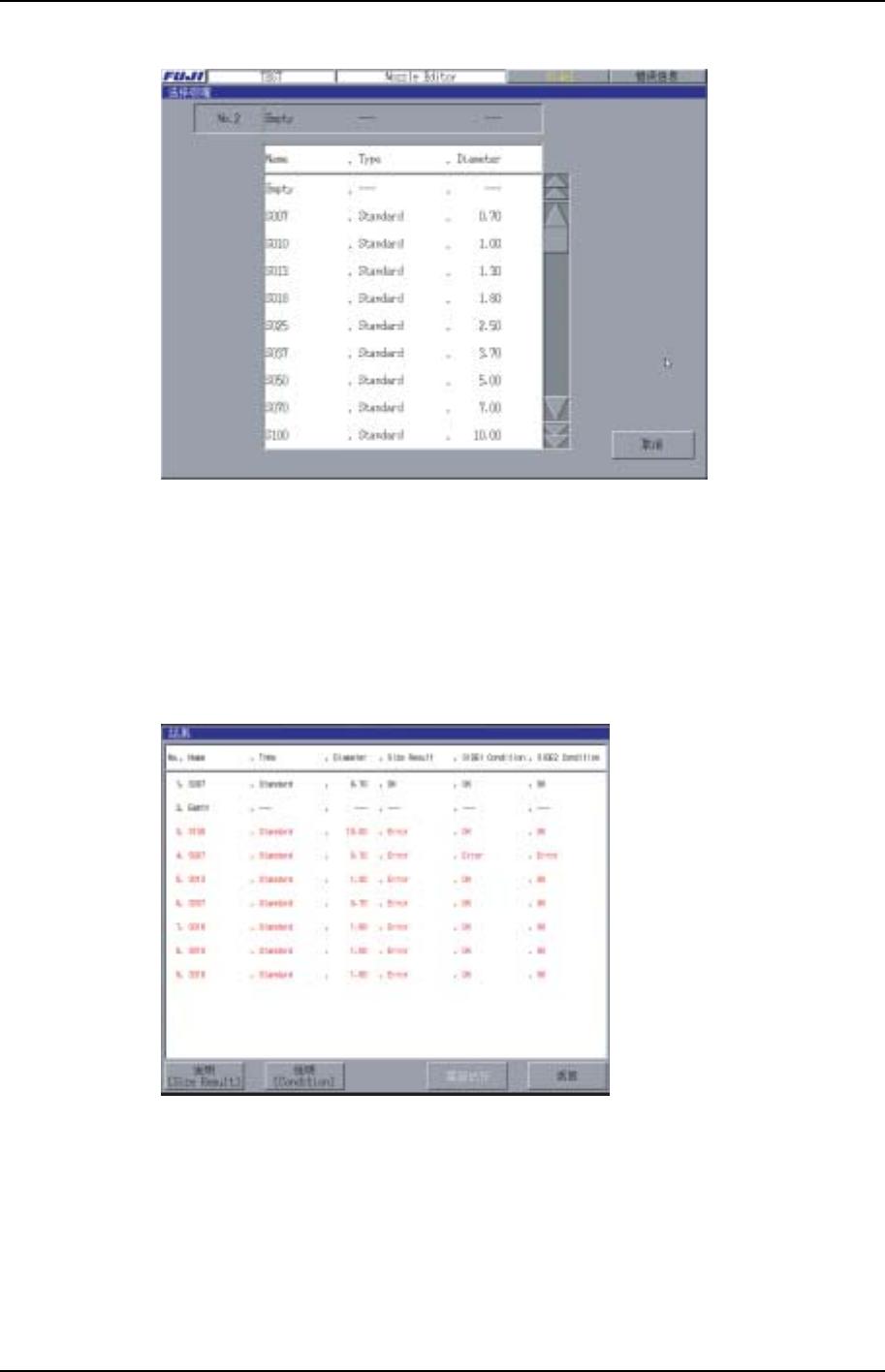

XP2S2254S

5. 请确认在[Size Result]以及[Conduction]中没有错误(Warning，Error)。

测定结果中出现错误时，请按照[Size Result]、 [Conduction]的说明，确认吸嘴

等情况，排除错误的原因。

请再次确认[尺寸检查]没有错误。

注意) 吸嘴亮度测定中测定结果会反馈到生产时的影像处理。所以请务必确认没有错误后再进行

生产。

第 2 部第 1 章基本操作

Edition1.0 2-1-37 XP-242E 系统手册

1.16.3 测定吸嘴中心

本指令通过元件相机对玻璃量规元件进行影像处理来测定以下数据。

·吸嘴固定器旋转中心与吸嘴孔之间的偏移值。

·吸嘴固定器旋转中心与定位点相机之间的向量。

(测量使用φ10～φ15 的标准吸嘴)

操作步骤

1. 在[主画面]上，依次选择[生产]和[测定回转中心]，显示以下画面。

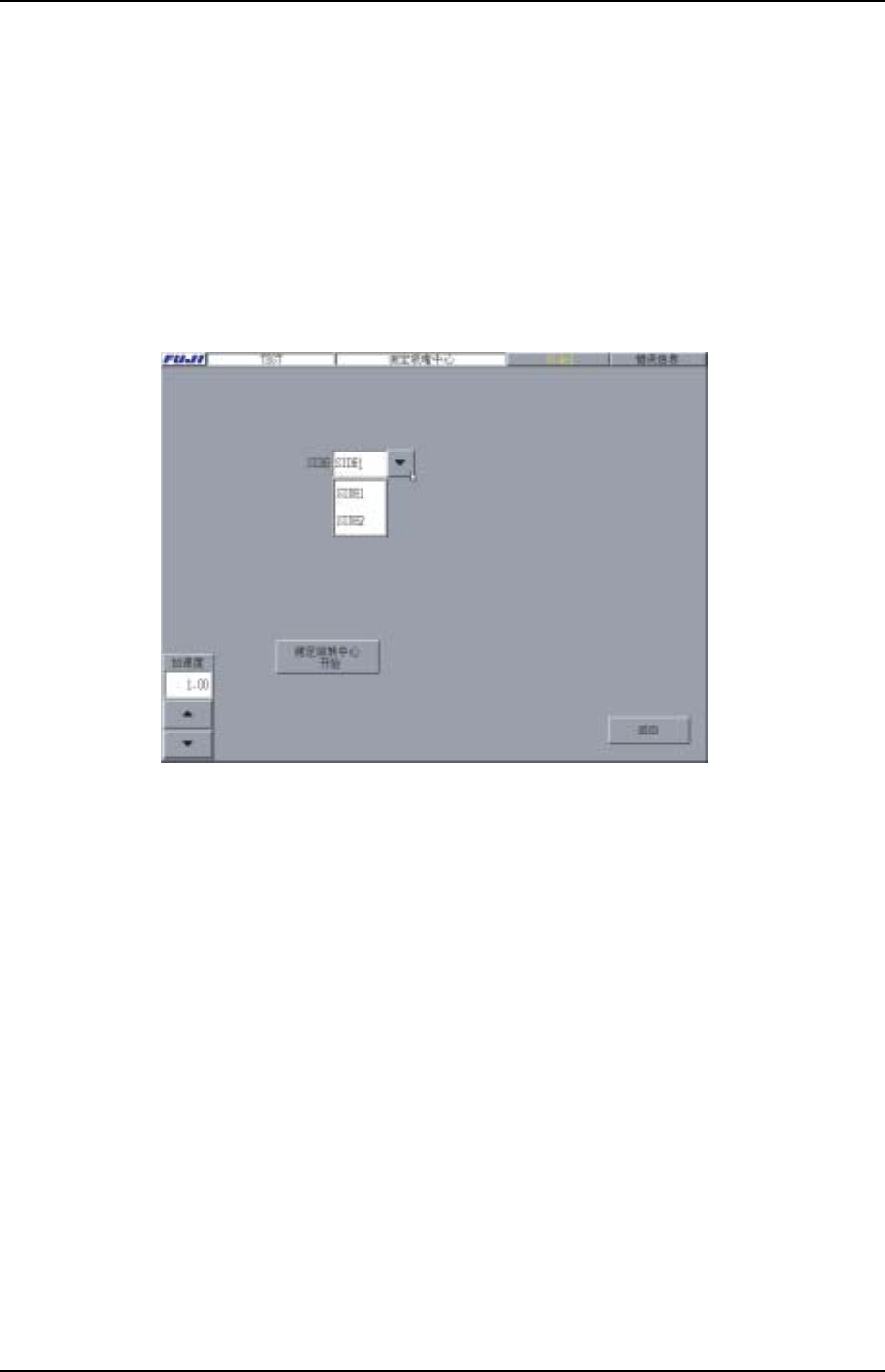

XP2S2142S

2. 选择使用相机的 SIDE 后选择[测定回转中心开始]键。如果选择[SIDE1]时，则用

机器前侧的相机测定；如果选择[SIDE 2]，则用机器后侧的相机测定。

3. 画面上显示玻璃量规元件影像，开始进行测定。

第 1 章基本操作第 2 部

XP-242E 系统手册 2-1-38 Edition1.0

1.16.4 吸嘴操作

所谓吸嘴操作是指用贴装头持有特定的吸嘴，或者将当前持有的吸嘴更换为其他吸嘴。

操作步骤

1. 从[主画面]中依次选择[机器操作]、[吸嘴操作]后显示出画面。

2. 选择要操作的吸嘴号码，按下[启动]按钮后，吸取目标吸嘴。

3. 选择[返回]，按下 [启动]按钮后，持有中的吸嘴返回到吸嘴置放台中。选择不同的

吸嘴号码，按下[启动]按钮后，则持有中的吸嘴将返回吸嘴置放台，吸取别的吸嘴。

4. 选择[返回]后返回[主画面]。

XP2S2143S
