各子电路板的说明
· [生产]：按照设定的生产程序进行生产。可从子电路板 跳过编辑器上改变目前的状
态。单击后显示出[机上跳过]。
· [Program Skip]：由生产程序编辑器设定的子电路板跳过状态。属于该子电路板
的贴装顺序将不被执行。不能从子电路板跳过编 辑器上改变状态。
· [手动跳过]子电路板：由子电路板跳过编辑器设定的子电路板跳过状态。属于该子
电路板的贴装顺序将不被执行。可从子电路板跳过编辑器上改变目前的状态。单
击后显示生产。
· [BS 定位点跳过]：作为 子电路板跳过定位点的读取结果，被判断为跳过的属于该
子电路板的贴装顺序将不被执行。不能从子电路板跳过编辑器上改变目前的状态。
2. 在读取跳过定位点中设定是否执行读取。
[执行读取] ：读取跳过定位点。
[忽略] ：不执行跳过定位点的读取。
3. 在子电路板号码及状态里显示出各子电路板的状态，可根据需要对其进行编辑。
[删除手动跳过] ：从[手动跳过]状态返回到[生产]状态 。
[跳入子电路板 No。] ：在显示的模拟键盘上输入子电路板的号码，其子电路
板号码以及状态显示在前列。
4. 完成必要的编辑后，选择[关闭]以保存设定。
1.11 影像系统
1.11.1 影像监视器的显示
触摸屏中内藏了监视器。选择[自动]画面右下角的[影像监视]后，切换到 影像监视画面。
1.11.2 检查有无元件
对于符合以下条件的元件，通过影像处理来检查吸嘴是否吸取了元件。
· Vision Type 是 10、18、20、100、124、180 中的一个。
· 是用吸嘴处理的元件。
·可一次性取入影像的尺寸。
属于元件吸取后的影像处理，当检查出亮 R 度强于吸嘴，面积在 0.25mm×0.30mm 以
上的物体时，机器则判断为吸嘴已将元件吸取。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-27 XP-242E 系统手册

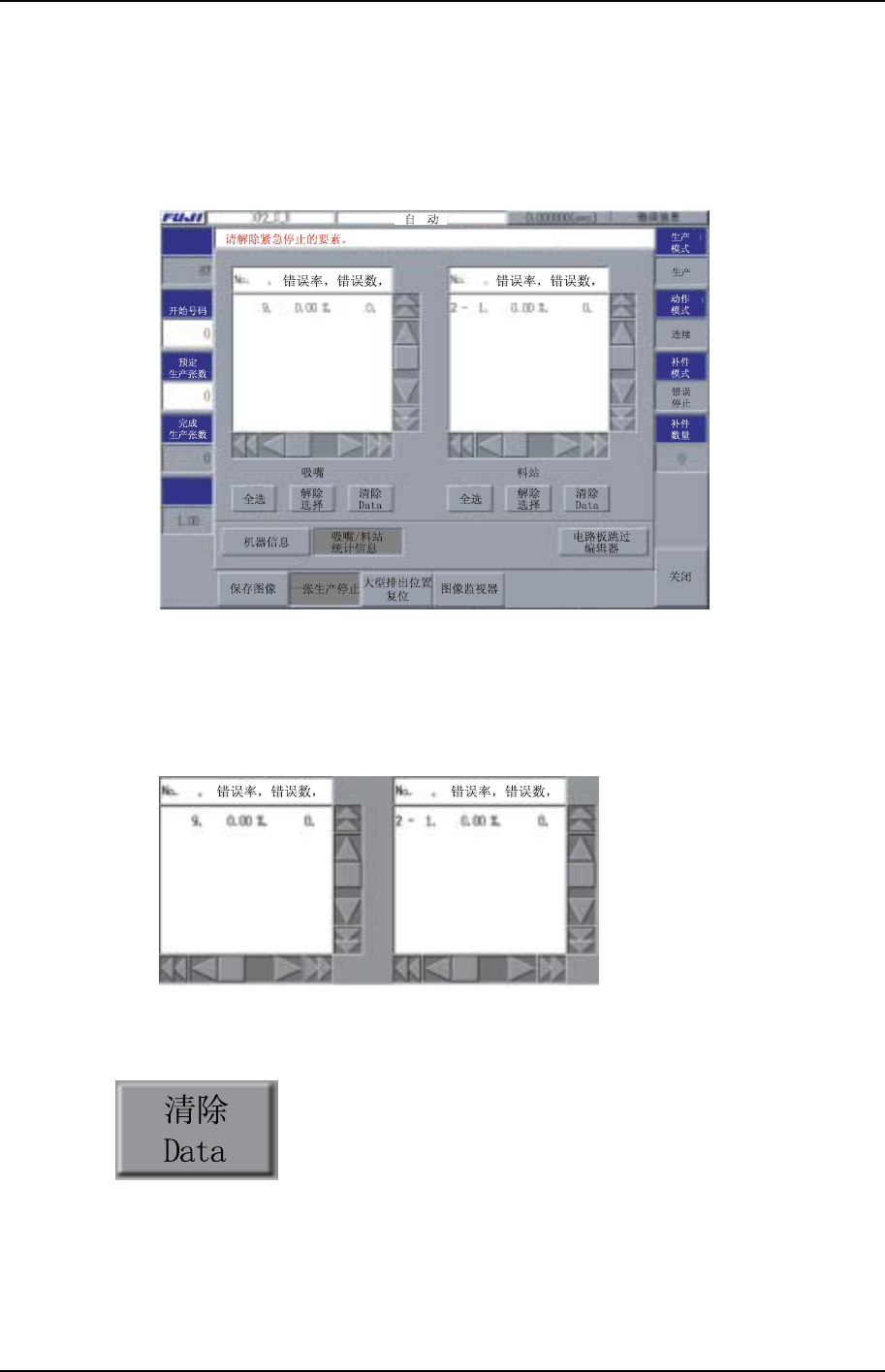

1.11.3 吸嘴站的统计信息
通过前述动作条件设定中的统计信息设定可显示吸嘴／料站的错误状况的数据。机器自
动运转过程中也可确认这个数据。
要在机器自动运转过程中阅读数据，请从[自动]画面中选 择[吸嘴/料站统计信 息]。
XP2S2249S
Sequence
Elegance
[数据显示一览表]
显示吸嘴·料站的错误率最高的前 5 位。(其他的可通过操作滚动条显示。)
一览表里的显示项目包括吸嘴·料站以及[No，错误率，错误数，总吸取数]。
XP2S2250S
[统计数据手动复位]
将选择的吸嘴/料站统计数据进行复位的指令。
在机器的自动运转过程中处于无效状态。
第 1 章 基本操作 第 2 部
XP-242E 系统手册 2-1-28 Edition1.0
吸嘴站显示[机器信息画面]
单击机器信息画面中的吸嘴·料站显示，则显示错误率。单 击料尽料站后，[料尽信息]
一览表里显示出被单击的料站信息。
XP2S2252
由统计信息判断为警告状态的吸嘴·料站以 (黄色)显示。
统计处理
数据累积处理
使用用于统计处理的计数器来处理 1 个吸取·贴装的动作周期(以下称为 1 个周期)结束
时的错误数(未贴装块数)以及吸取数。计算可分别累积各吸嘴·料站过去 1 万次的数据。
模式计数方法
错误停止 计算 1 个周期结束时的错误次数(未贴装数)以及吸取 次数。
自动补件
根据 1 个周期结束时执行计数处理前是否进行补件动作而分别处理。
执行补件处理时；
用补件动作中的专用计数器保存每个吸嘴和每个供料器的“吸取错误数”。
放弃补件时；
·[料尽] →重置补件专用计数器
·[其他错误] →按照专用计数器上数字，将 错误数吸取数保存到统计处
理用的计 数器上。
已装载时；
记录吸取数。
按照专用计数器上数字，将错误数、吸取数保存到统计处 理用的计数器上。
计数后进行状态的更新。(即使机器不在运转中，通过[动作条件设定]画面改变了条 件后，
在返回自动运转画面时也会进行更新处理。)
