第 3 部 第 3 章 编辑器 E d i t i o n 1 . 0 3 - 3 - 2 1 X P - 2 4 2 E 系统手册 3.5.3 定位点 尺寸 一 览表 A A B A A 0.2 A 3.5 mm 0.2 A 3.5 mm 0.2 B 3.5 mm 0.2 A 3.5 mm 0.2 A 3.5 mm Ptn XP2S2236S 0 1 2 3 0.2 A 3.5 mm A B A B 0.2 A 3.5 mm B 0.…
第 3 章 编辑器 第 3 部
XP-242E 系统手册 3-3-20 Edition 1.0
· [取消]键
关闭本画面。
· [前页]键/[次页]键
切换页面。定位点数据可在 1 个画面 里显示时，不显示该键画面。
3.5.2 电路板 ID 一览表画面
本画面显示现在正在编辑的电路板 ID 一览表 画面。
XP2S2231S
· 显示编辑中的电路板 ID。
显示电路板 ID 名、代码种类、及其名称。
按下要编辑的键，就可在定位点编辑画面中编辑相应的电路板 ID。
XP2S2232S
· [取消]键
关闭本画面。
· [前页]键/[后页]键
切换页面。定位点数据可在 1 个画面 里显示时，不显示该键画面。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-21 XP-242E 系统手册
3.5.3 定位点尺寸一览表
A
A
B
A
A
0.2 A 3.5 mm
0.2 A 3.5 mm
0.2 B 3.5 mm
0.2 A 3.5 mm
0.2 A 3.5 mm
Ptn
XP2S2236S
0
1
2
3
0.2 A 3.5 mm
A
B
A
B
0.2 A 3.5 mm
B 0.5 mm
4
5
6
A
B
7
0.2 A 3.5 mm
0.05 B 3.5 mm
A
注意) 1. 阴影部分 表示电路板底座。
2. 定位点尺寸 A 和 B 的公差请设在±10%以内。
第 3 章 编辑器 第 3 部
XP-242E 系统手册 3-3-22 Edition 1.0

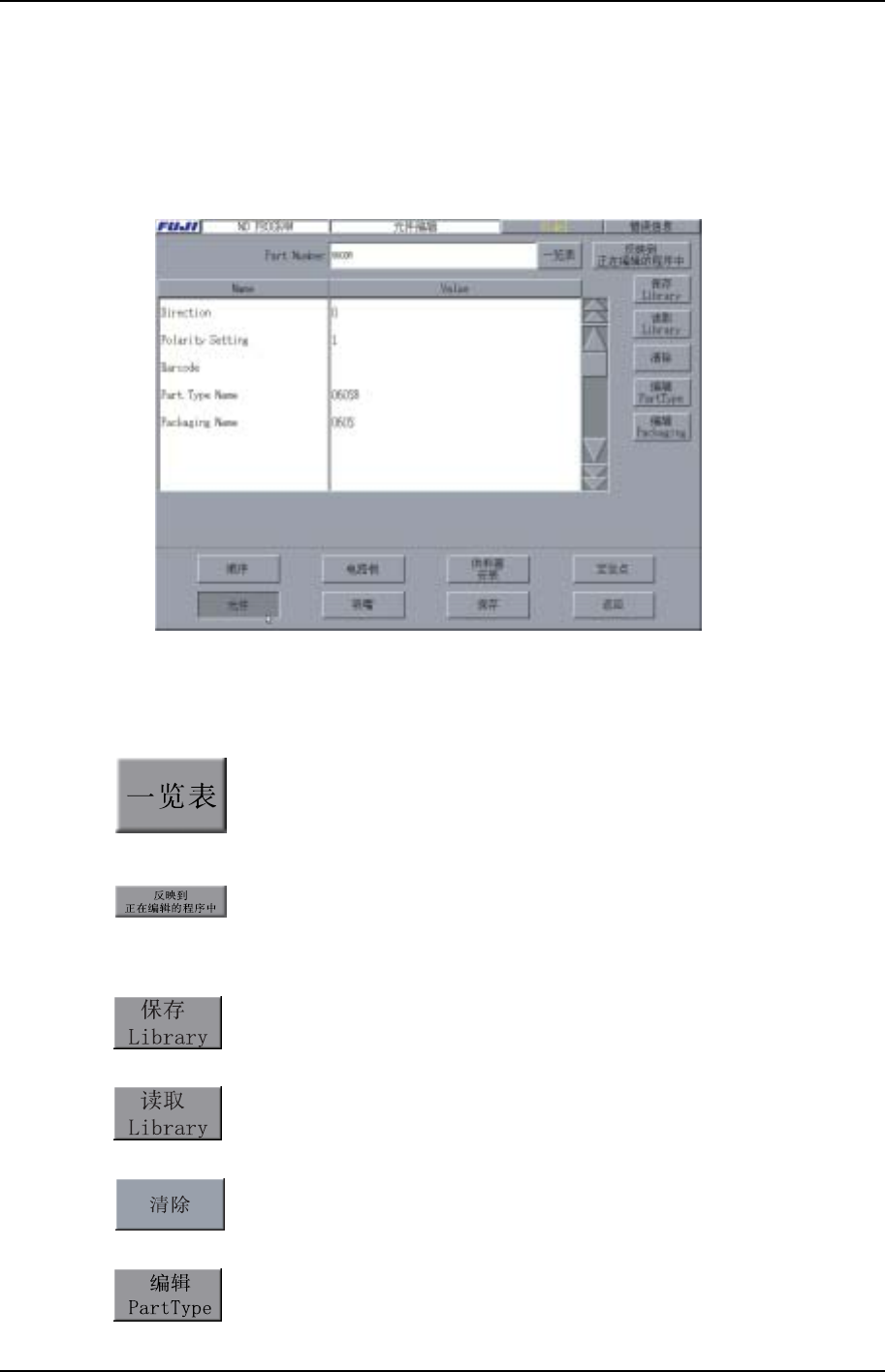

3.6 元件编辑
元件编辑器用于设定元件、供应方法的信息。元 件 信息分为 3 种 (Part Number，Part
Type，Packaging)。有关元件信息可以以元件为单位保存在文件中。
XP2S2169S
操作键说明
显示用编辑器打开的生产程序中使用的元件的 Part Number 一览表。
由确认信息确认后、将编辑过的 Part Number、Part Type、Packaging
反馈给正在编辑中的生产程序。
注意) 虽能够反馈给正在编辑中的程序，但不能写入生产程序的文件。因为
只能将编辑内容反馈给现在读入的程序，所以必须在生产程序的保
存
画面中将其存入文件。
由确认信息确认后，将 Part Number 保存到 库里。
读入保存在库中的 Part Number。
清除设定的数据。
编辑 Part Type 数据时使用。
