第 3 章 编辑器 第 3 部
XP-242E 系统手册 3-3-14 Edition 1.0
项目说明
选择范围 (平台-料站 No.)
显示平台-料站 No.。
在顺序数据中供料器跳过为“1”时显示红色。
元件编号
设定在料站上装载的元件的元件编号(最多可输入 30 个字符)。
次料站 No.
次料站是防止因料尽而频繁停机、当使用的料站元件料尽后可以从另外的料站吸取而预
先准备的设定。
注意)1. 使用此功能时，如下所示必须以环状指定。
( ) 1-14 1-15 1-16 1-14
XP2S2164S
No.
AAA
AAA
AAA
15
16
14
1-14
1-15
1-16
注意) 2. 此设定不适合两个不同供料平台上的次料站。
(例) 1-14→2-15→1-14
供料器名称 (当前不支持)
以最大不超过 20 个字符设定使用的供料器名。
料盘供应方向 (当前不支持)
是料盘托架上的料盘的安装方向的设定。
0∶0 度 0∶90 度
2∶180 度 0∶270 度
注解
以最大不超过 30 个字符设定注解。生产中出现错误画面时，显示供料平台 No.、料站
No.和注解。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-15 XP-242E 系统手册
3.5 定位点编辑
定位点编辑器用于设定各种定位点的相关数据。
分为基准定位点编辑画面和电路板 ID(2D 代码)编辑画面。由于定位点种类不同编辑项
目也不同，所以只设定必要的项目。设定的定位点数据可保存和读取，所以已注册的信
息可以再次使用。此外，定位点数据的最大注册数为 16。

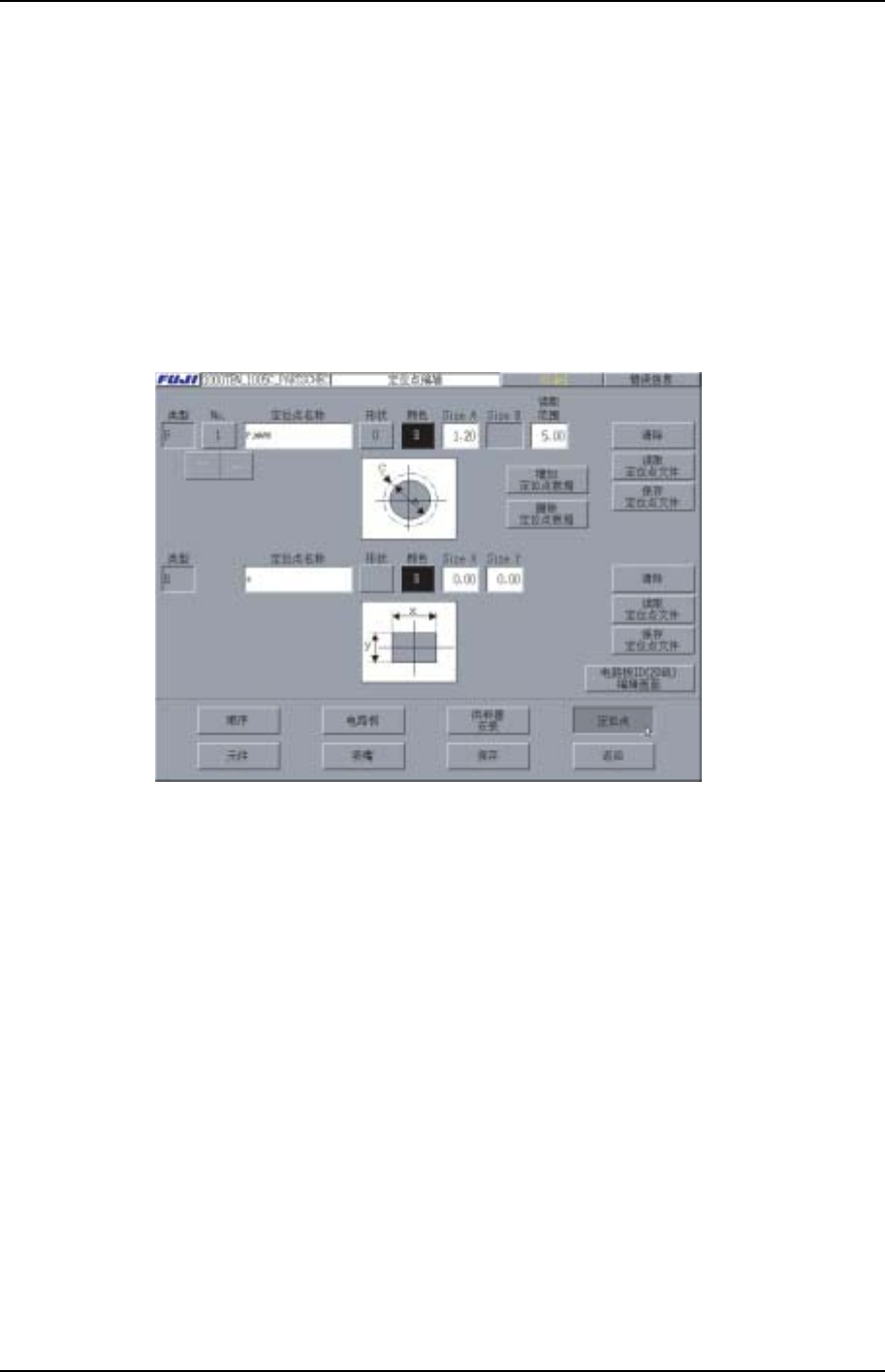

基准定位点编辑画面
本画面的上方是基准定位点编辑区域、下方是子电路板跳过定位点编辑区域。
XP2S2165S
· [进入电路板 ID(2D Code) 编辑画面]键
移动至电路板 ID(2D Code)编辑画面。
<基准定位点编辑区域>
· [No.]键
显示基准定位点的编号。按下此键，显示基准定位点的一览表画面。可在该画面
中编辑选择的基准定位点的数据。
注意) 该编号只能在定位点编辑画面中使用。不记入在生产程序中。
· [定位点名]文本框
输入定位点名。(最多可输入 23 个字符)
· [形状]键
选择该此键后选择显示的形状的图，并选择定位点形状。
· [颜色]键
选择该键，指定使用定位点的亮度为[白色]或者[黑色]。
· [SizeA]文本框
输入 SizeA 的尺寸。(输入范围 0.20~3.50mm)
第 3 章 编辑器 第 3 部
XP-242E 系统手册 3-3-16 Edition 1.0
· [Size B]文本框
输入 Size B 的尺寸。(输入范围 0.20~3.50mm)
不必输入定位点形状时，文本框处于无效状态。

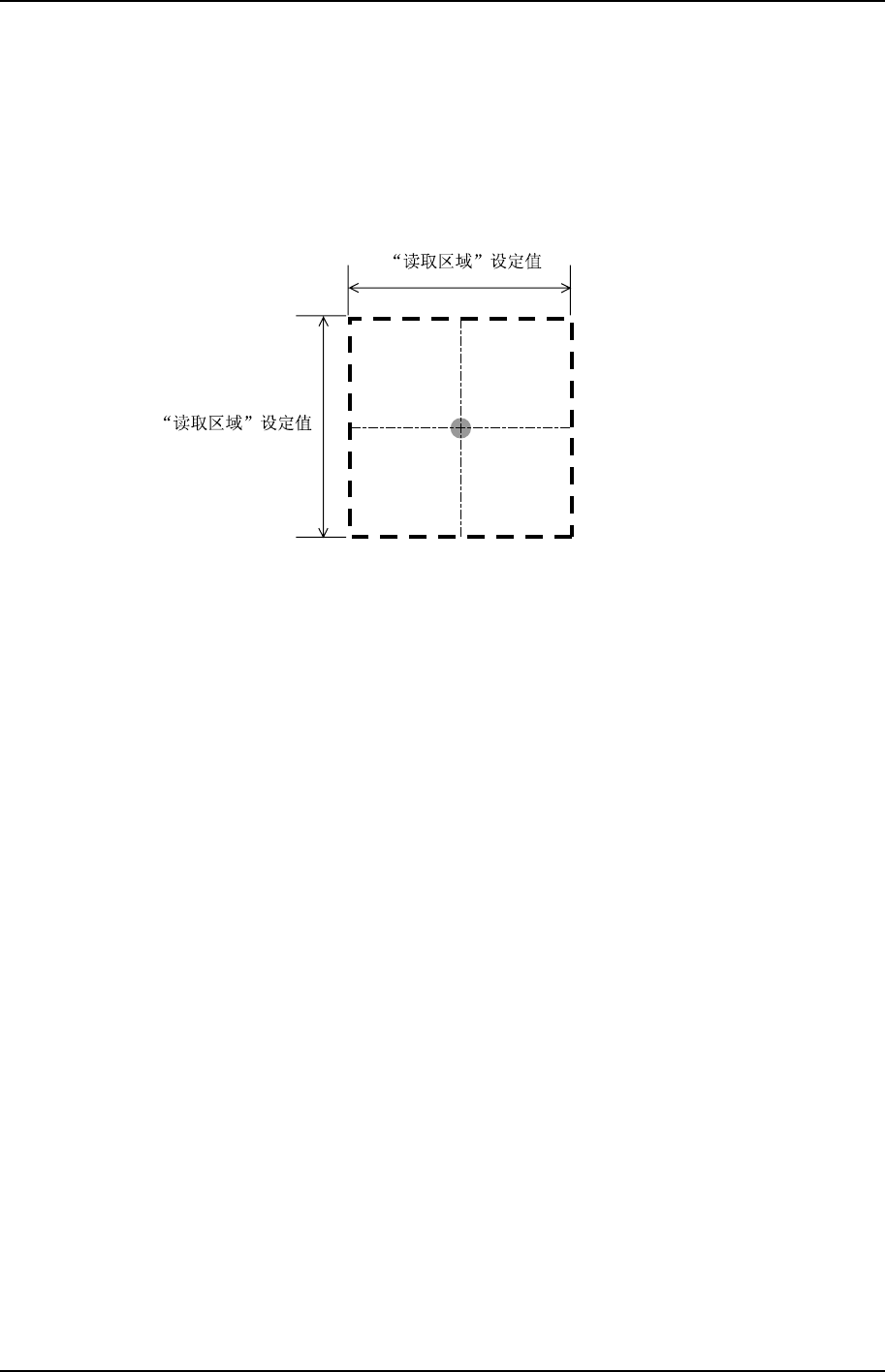

· [读取范围]
输入相机检索定位点的区域。(输入范围 0.00~12.50mm)
XP1S2155S
· [>>]键
显示下面的定位点数据。从最后的定位点到最初的定位点不循环。显示最后一个
基准定位点时为无效状态。
· [<<]键
显示前一个定位点数据，从最初的定位点到最后一个定位点不循环。显示第一个
基准定位点时为无效状态
· [增加定位点数据]键
添加定位点数据。按下此键，在现在被定义的基准定位点数据的最后添加、显示
一个空的基准定位点数据。
· [删除定位点数据]键
删除现在显示的基准定位点数据。删除后显示下一个定位点数据。
· [清除]键
清除现在显示的基准定位点数据。被清除的定位点只存在于现在正在编辑的编辑
画面中。离开编辑器画面，被清除的定位点数据随之删除。(定位点清除状态下即
使保存了生产程序，被清除的定位点也不会被保存。)
· [定位点读入]键
读入被保存的定位点文件。
· [定位点文件保存]键
保存现在显示的定位点数据。
