第 3 章 编辑器 第 3 部 XP-242E 系统手册 3-3-6 Edition 1.0 前置 请 加 入在后面贴装的顺序的 注解 ( 最多可输入 256 个字符 ) 。如 下 图那 样贴装的 话 ，在 贴 装 3216 时 发 生 错误 ， 若先 贴装 SOIC ， 则 不能贴装 3216 。在 3216 的顺序的这个字 段 设定 SO IC 的顺序 注解 后， 则 到 3216 的贴 装完成之前不贴装 SOIC 。 MCSX31…
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-5 XP-242E 系统手册
搬运模式
请参考下图，选择贴装元件时的轴的动作。
(在有贴装顺序的坐标一侧，预先在有高的或大元件的贴装顺序时选择「1」可以防止贴
装时的干涉)。
MCSX312S
0：拱型移动 1：门型移动
终端
如下图那样贴装的话，在贴 装 3216 时发生错误，若先贴装 SOIC，则不能贴装 3216。
在 3216 的顺序的这个字段设定 1 后，到其顺序为止的元件若未被全部贴装则这个元件
不会被贴装。
MCSX313S
0:不运行终端程序 1:运行终端程序
第 3 章 编辑器 第 3 部
XP-242E 系统手册 3-3-6 Edition 1.0
前置
请加入在后面贴装的顺序的注解(最多可输入 256 个字符)。如 下 图那 样贴装的话，在贴
装 3216 时发生错误，若先贴装 SOIC，则不能贴装 3216。在 3216 的顺序的这个字段
设定 SOIC 的顺序注解 后，则到 3216 的贴装完成之前不贴装 SOIC。
MCSX313S
注解
顺序的注解最多可输入 256 个字节。
记述对“前置”的顺序注解时请给每块子电路板输入不相同的顺序注解。输入“前置”
时同一块子电路板内不得有同名的顺序注解的元件。
坐标修正量
以子电路板为单位对其子电路板上的指定种类的坐标进行修正的功能。
但是，此修正值是暂时性的，不能像程序内的数据一样进行保存。在机器关机时和切换
程序时解除其修正值。
XP1S2154S
子电路板 No. ； 指定对坐标进行修正的子电路板 No.。
全部：对于电路板上的所有子电路板进行坐标修正。
指定：全部的子电路板不作为对象时，指定子电路板 No.。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-7 XP-242E 系统手册
顺序种类: 选择适用修正值的坐标的种类。
D: 元件贴装坐标
B: 读取子电路板跳过定位点坐标
F: 读取子电路板基准定位点坐标
修正量: 指定进行修正的方向，加/减(+/-)量。 (坐标的修正量 :0.00~650.00)
[执行]: 显示确认信息后，指定是否进行修正 。
[YES]: 执行修正处理，返回主画面。
[NO]: 不执行修正处理，返回主画面。
[Close]: 关闭主画面，返回顺序编辑画面。
■指教功能

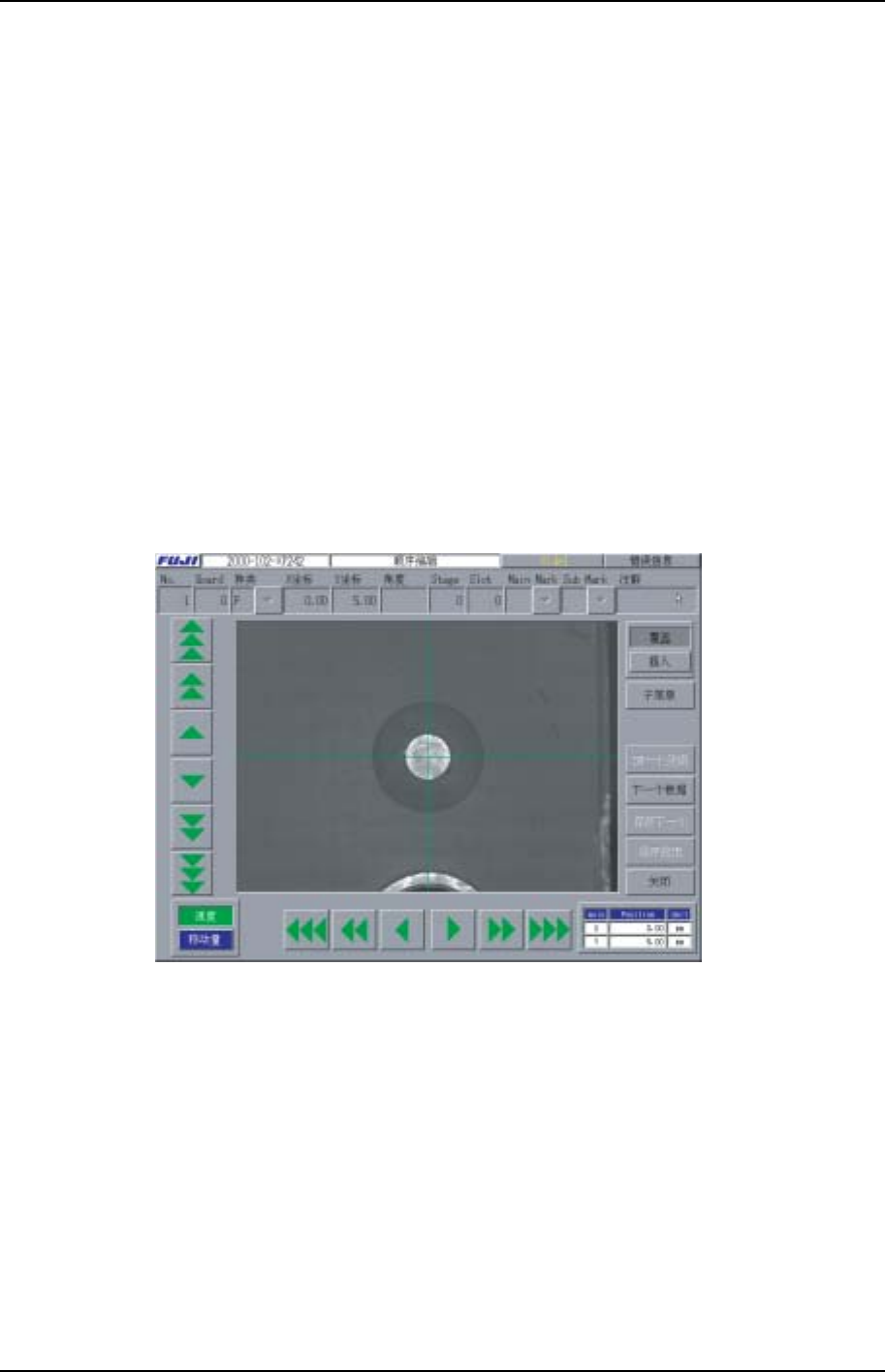

打开顺序数据编辑画面，在触摸屏上按下[指教]键，显示如下所示的定位相机所摄入的
影像，指教是确认机器上轴的实际移动位置，在顺序数据的 X，Y 位置上可以 以当前坐
标代入。
XP2S2158S
这个视窗显示后，识别所有基准定位点的位置、取得坐标补正值。坐 标 补正值用于把机
器上的 X，Y 值变换为电路板上的 X，Y 坐标。另外，一旦取得坐标补正值，或 者结束
编程、或者直到修改完基准定位点顺序为止而保存，当处于改写模式时，伺服轴的位置
由所指定的顺序数据中的 X，Y 值决 定。
