第 3 部 第 3 章 编辑器
Edition 1.0 3-3-37 XP-242E 系统手册
Coplanarity
是关于引脚垂直方向弯曲度检查的设定。测定方法是单独计算元件各边上要素中引脚的
线性。(不进行各边共同基准的线性检查。)
Coplanarity
设定是否检查引脚垂直方向上的弯曲度。
NO ：不进行检测 ：0
YES ：进行检测 ：1
Coplanarity Tolerance
设定引脚垂直方向上的弯曲度公差值。请输入最上端的引脚和最下端的引脚之间的距离
公差值。计算结果超出这个值时废弃此元件。(0.0001mm~6.5535mm)
■Packaging 编辑
Packaging 编辑是设定供料器、料盘等元件供应媒体的编辑器。

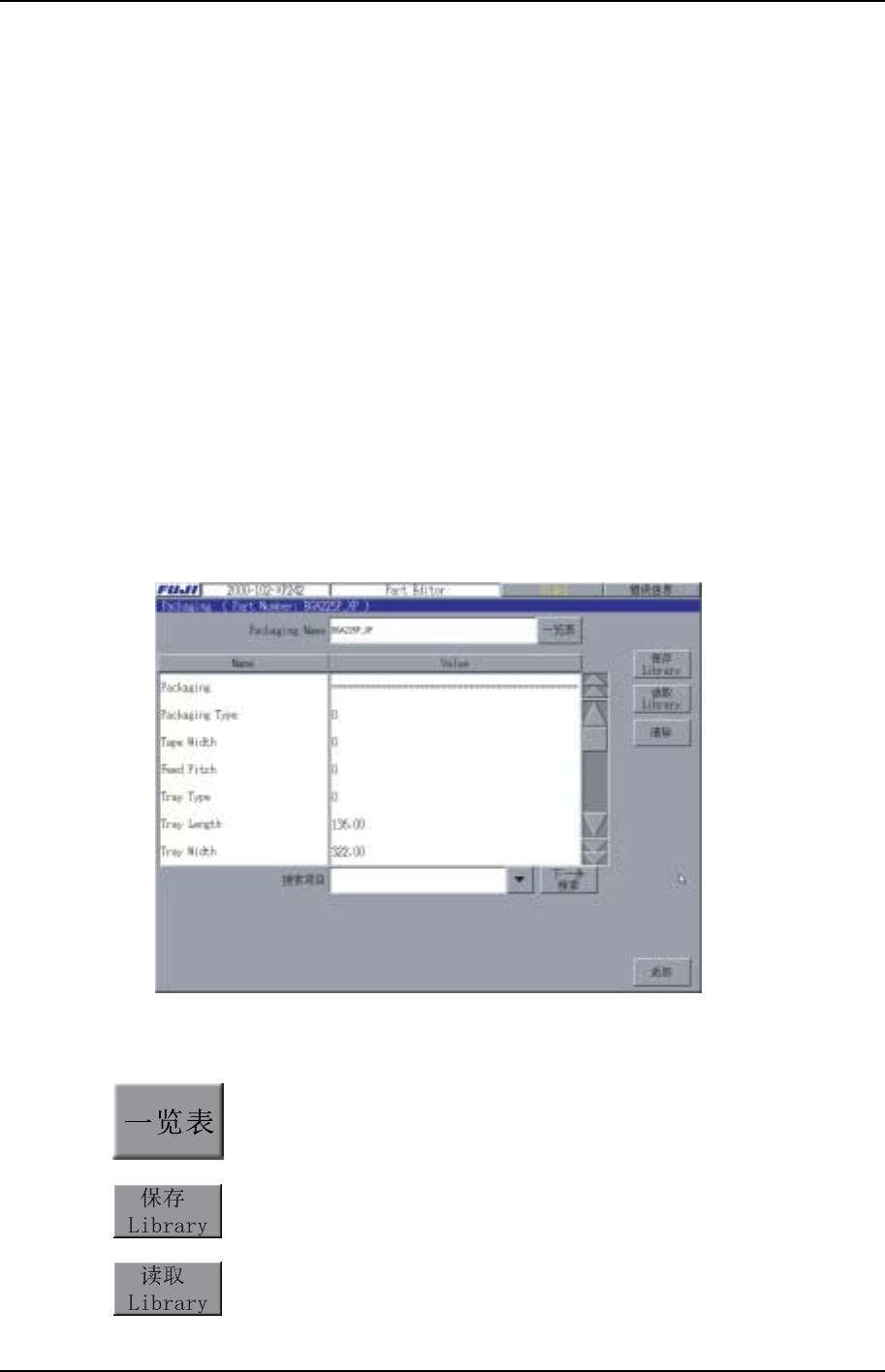

XP2S2184S
操作键说明
显示用编辑器打开的生产程序中使用的元件的 Package 一览表。
确认信息确认后，将 Package 保存进 Library。
读入保存在 Library 中的 Package。
第 3 章 编辑器 第 3 部
XP-242E 系统手册 3-3-38 Edition 1.0
项目检查是搜索并显示指定的数据名称。选 择 黑色下拉键显示分类目录，也可以直接从
键盘输入数据
名称来搜索。选择[下一步搜索]键以从上至下的方向进行搜索。
项目说明
Packaging Name
指定 Packaging Name。最大为不得超过 30 个字符的字 符串。
注意) 以下字符不能用于文件名(:￥/ ;* ? ”< > /)，另外，在文件名的开头也不能用字符(~.)。
Packaging Type

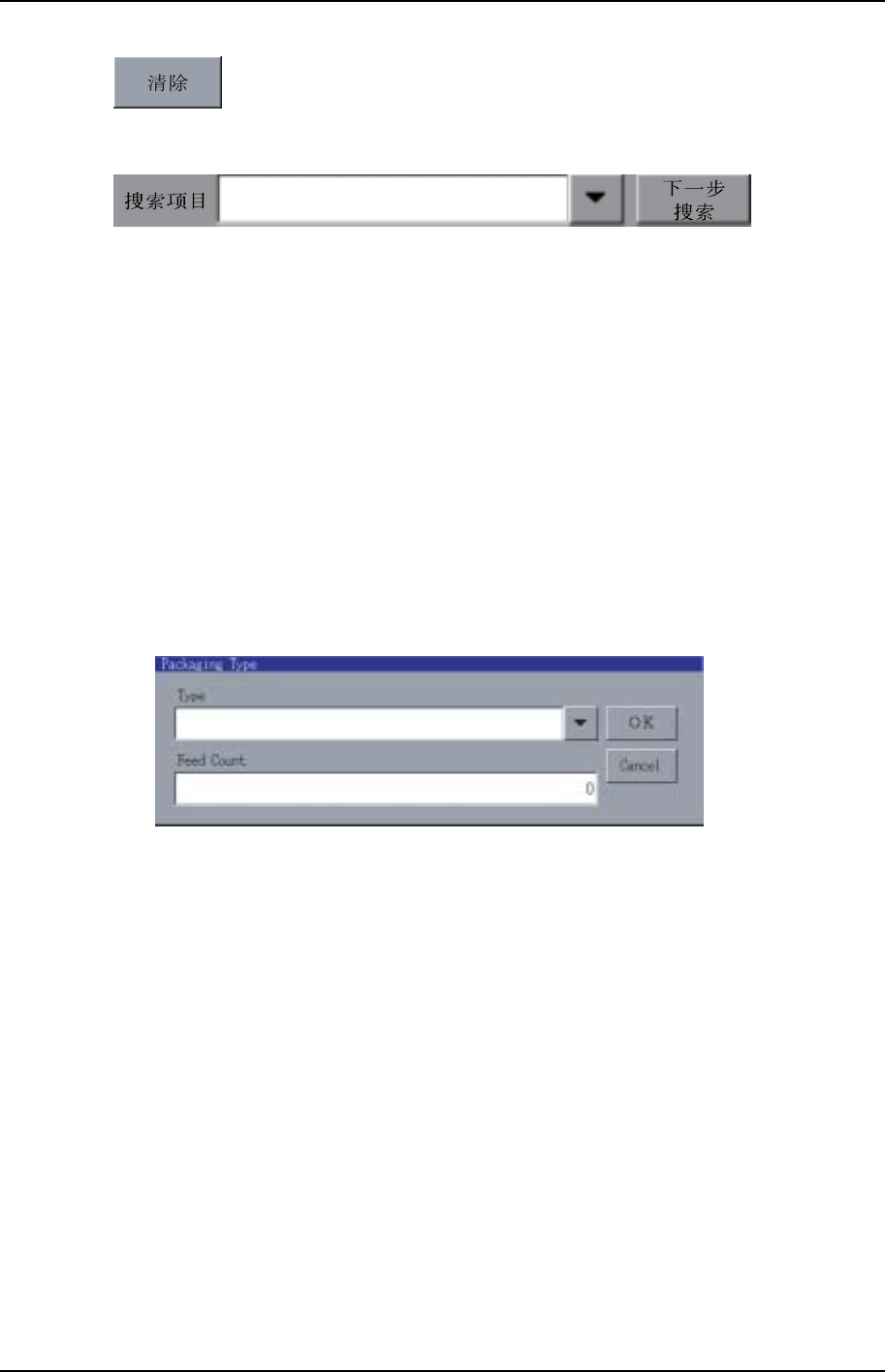

单击这个字段显示以下窗口。请 单击[▼]、从下 拉式菜单中选择元件供应的使用项目。
Packaging Type 为料盘以外时请同时指定 Feed Count(送料次数)。
XP1S2159
Tape Width
料带宽度(0mm~255mm)
Feed Pitch
设定输送料带的距离。(2mm~100mm)
清除设定的数据。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-39 XP-242E 系统手册
Tray Type
从以下各项中选择要使用的料盘的类型。
0：Matrix-Dump： 空的状态下重 量小于 240g，可用吸取器吸取的料盘。有元
件吸取错误发生时，作为补件动作在同一吸取位置重复吸取
动作。进行完指定的补件次数依然不能吸取时，机器停止运
转。
2：No Matrix-Dump： 空的状态下重量小于 240g，可用吸取器吸取的料盘。有元
件吸取错误发生时，作为补件动作在同一吸取位置重复吸取
动作。进行完指定的补件次数依然不能吸取时，移至下一个
吸取位置继续吸取动作。
4：No Matrix： 空的状态下因重量大于 240g 而不能自动排出的料盘以及
吸取器不能吸取的料盘。发生吸取错误时的补件动作与上述
的 No Matrix-Dump 同样。
[6]、[7]不被正式支持(不能编辑)。但是，设定为[6]、[7]的 Packaging 被 读入时分别与
2、4 进行相同的动作。
Tray Length
请输入在安装使用料盘方向上从 Side1 视角观察时的 X 方向的长度。
(0.00mm~350.00mm)
Tray Width
请输入在安装使用料盘方向上从 Side1 视角观察时的 Y 方向的长度。
(0.00mm~350.00mm)
Tray Thickness
进行料盘自动排出时请输入料盘厚度(4mm 以上)。
(0.00mm~25.4mm)

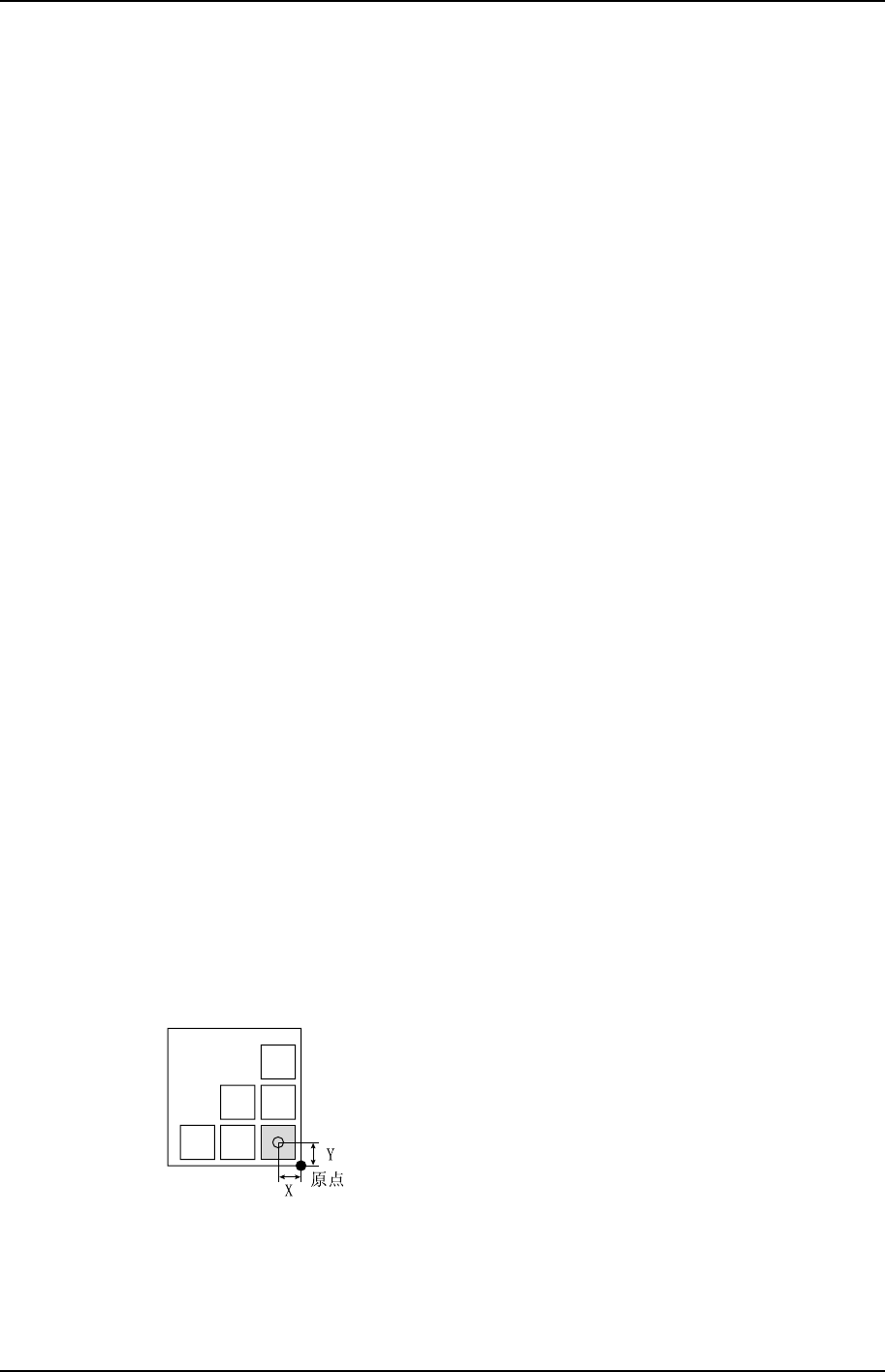

Tray First Pickup Position X
请输入从料盘原点(已装载的状态下从 Side1 视角观察在料盘的右下角)吸取第 1 个元件
的坐标 X 方向的 长度。(-250.00mm~0.00mm)
MCSX341S
Tray First Pickup Position Y
请输入从料盘原点(已装载的状态下从 Side1 视角观察在料盘的右下角)吸取第 1 个元件
的坐标 Y 方向的 长度。(0.00mm~350.00
