第 2 部第2 章 定位点编辑功能
Edition 1.0 2-2-1 XP-242E 系统手册
2. 定位点编辑功能
2.1 功能概要
本功能是在自动运行期间出现基准定位点错误时，在机器上可以修正定位点的中心位置。
用鼠标操作(拖动)在画面上所画的线以便设定中心坐标。只有当定位点在画面内才能进
行设定。因为是用画素单位来设定定位点的坐标，所以有可能会产生 1 个画素(约 16µm)
的误差。
2.2 画面构成

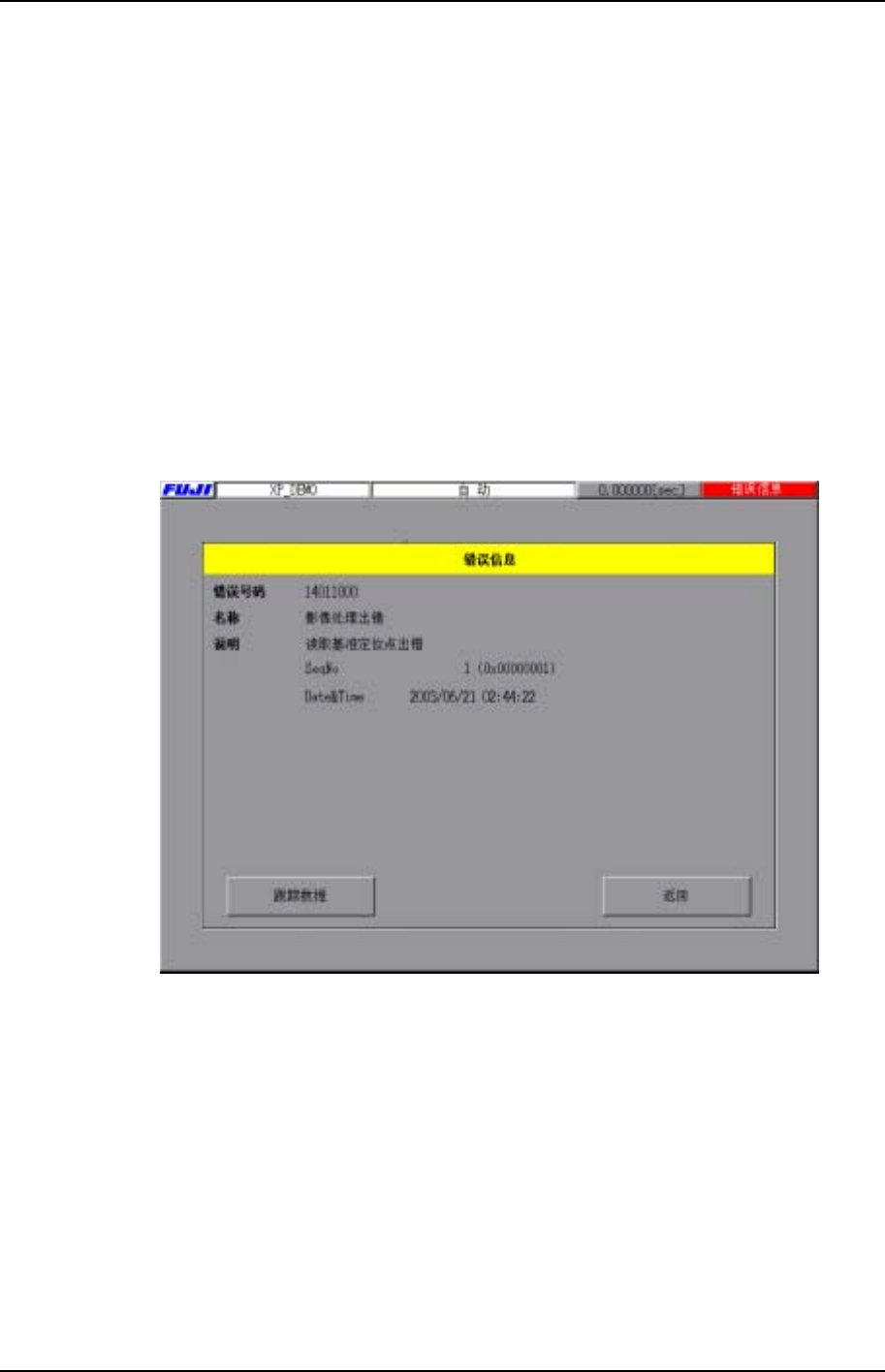

2.2.1 错误信息画面
如果基准定位点的影像处理失败时，则显示出[错误信息]对话框。
选择[返回] 按键后，显示出定位点编辑画面。
XP1S2166S
第 2 章 定位点编辑功能 第 2 部
XP-242E 系统手册 2-2-2 Edition1.0

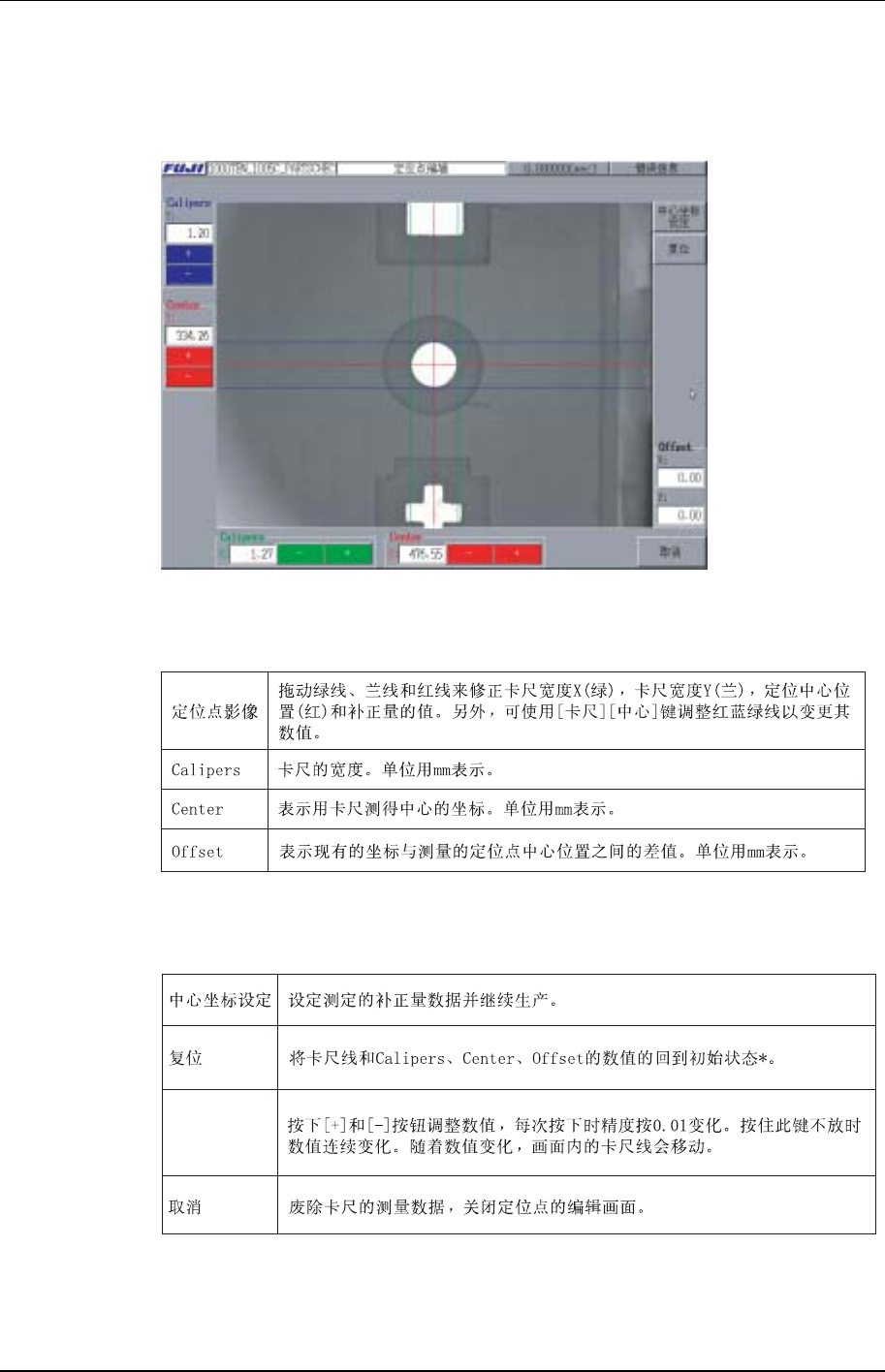

2.2.2 定位点的编辑画面
定位点的编辑画面的内容说明如下。
XP1S2145S
显示：
XP1S2146S
按键：
+, -
XP1S2147S
* : 卡尺宽度的初始状态以测量的数值显示。
