第 3 部
机器生产程序
这一部分对在机器上进行的生产程序的编辑、创
建进行说明。
1. 程序概要 --------------------------------------- 3-1-1
2. 程序菜单 --------------------------------------- 3-2-1
3. 编辑器------------------------------------------ 3-3-1
4. 扩展器------------------------------------------ 3-4-1
5. 文件操作 --------------------------------------- 3-5-1
第 3 部 第 1 章 程序概要
Edition 1.0 3-1-1 XP-242E 系统手册
1. 程序概要

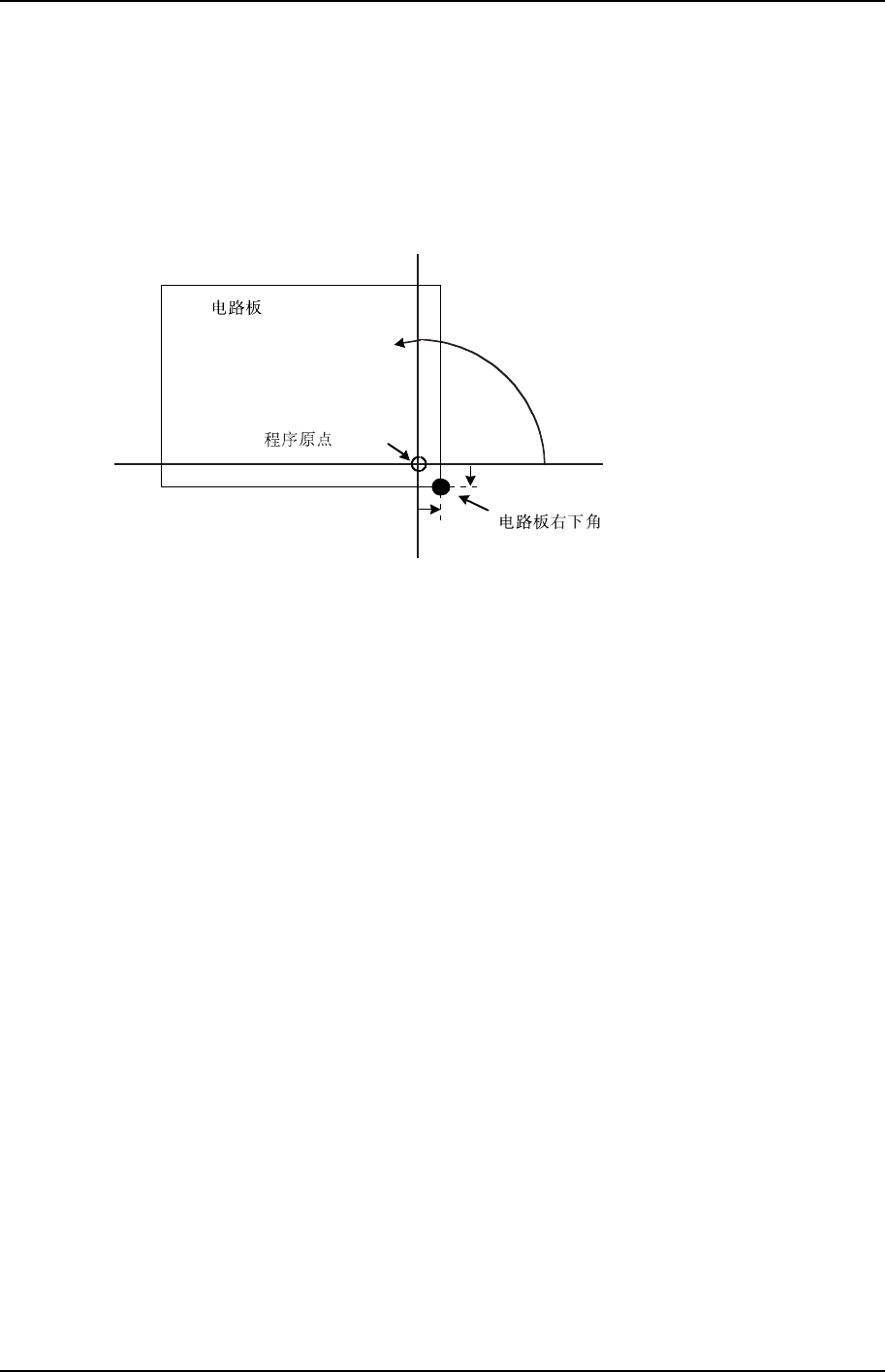

在 XP 机器上可以进行生产程序的编辑、创建。程序中使用的坐标系同数学中的直角坐标系一样。逆时
针方向角为+、-方向不能指定。程序原点在 FUJI 基准化的贴装用机器上是从电路板右下角向上/左 5mm
的位置。
Y+
Q+
X- X+
X
Y-
+5 mm
-5 mm
Y
XP2S2043S
因为编辑程序时是直接编辑存储数据。即使文件未存盘，完成编辑后的存储数据也会自动更新。运用编
辑前的数据或要重新编辑数据时请读入程序。但是，有关元件数据是以元件为单位进行处理的。
