第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-7 XP-242E 系统手册
16. 请选择影像位置补正。影像的中心位置和角度被补正。
17.
请选择结束。
18.
请选择对话框的[生成结束]键。
XP2S2309S

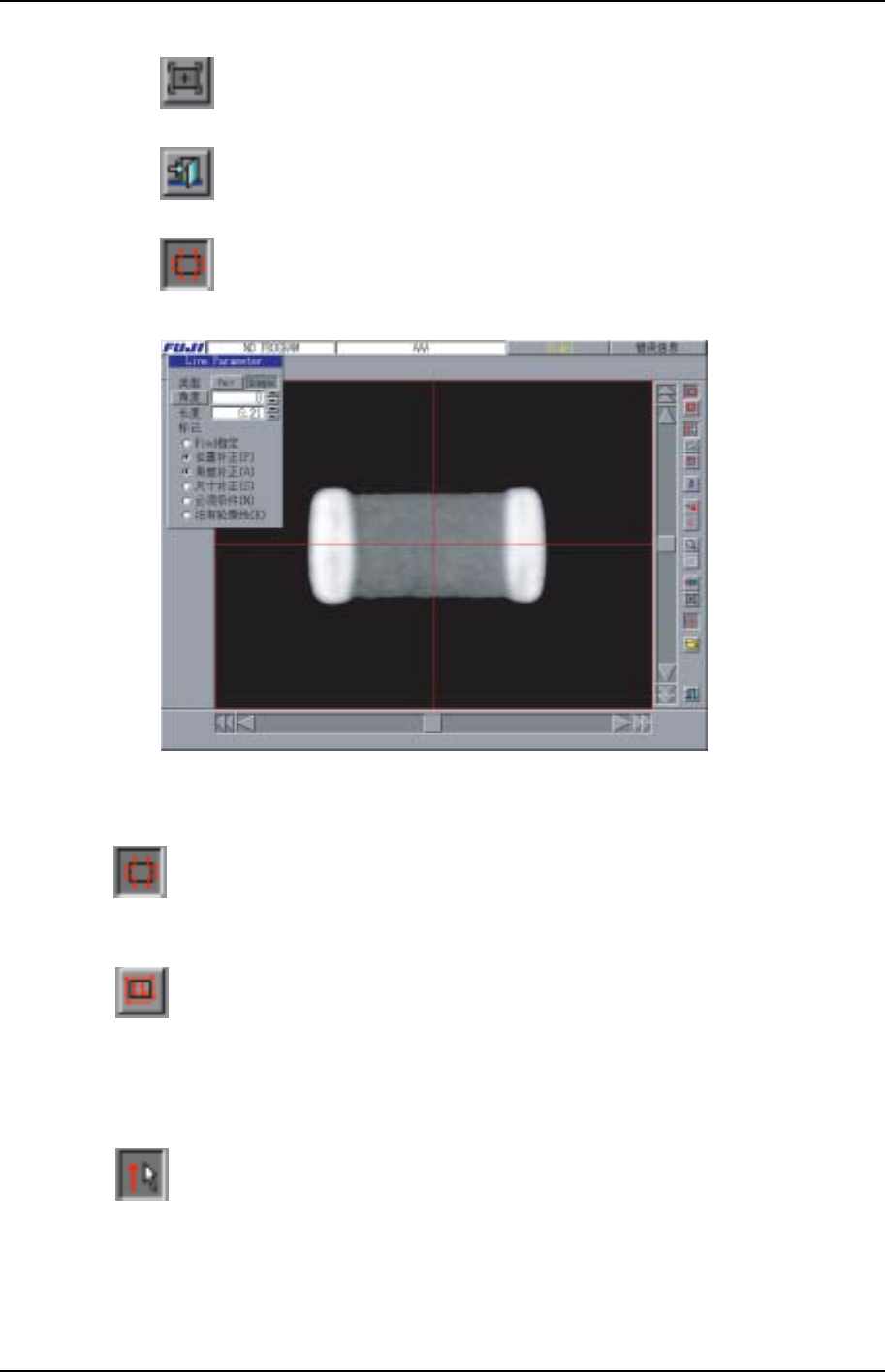

各操作按键的功能如下。
定位查找线显示模式。
显示定位查找线，可以编辑定位查找线。
查找线编辑模式中，显示出定位查找线所用的查找线参数。
检查线显示模式。
显示检查查找线，可以编辑检查查找线。
线条编辑模式中，显示检查线所用的线条参数。
因检查查找线不能用 Find 设定，所以[Find 全解除]和[Find 指定模式]的功
能按键
不
可用
。
查找线编辑模式(输入)
为了进行查找线编辑(输入)的模式。
第 3 章 从现有元件数据中创建模板 第 4 部
XP-242E 系统手册 4-3-8 Edition 1.0
新输入
单击要画出查找线的地方后，可以输入在查找线 参数中设定值的查找线。查找 线 参数的角
度按键处于 ON 的状态时，相对于单击的地方的轮廓创建出垂直的查找线。在单击的地方
没有轮廓时，无法输入查找线。被新输入的查找线变为激活的查找线。
查找线的选择
通过单击查找线，选择查找线后可以激活查找线。当选择查找线后，在参数对话框内显示
出查找线的信息。选择成对查找线时，被选择的查找线成对出现。
查找线的移动
拖动查找线中心附近后，可以移动查找线的位置。
查找线长度和角度的变更
拖动查找线的一端，可以变更查找线的长度和角度。
长度可以最大延长到“编辑画面的对角线长度/2”。
查找线参数的变更
用查找线参数变更被激活的的查找线的参数。
查找线的删除
按下激活取消键，可以删除 1 条被激活的查找线
查找线的选择
拖动鼠标可以选择画出矩形框的复数的查找线。超出矩形框范围的查找线无法选择。不画
矩形框，单击查找线可以选择 1 条查找线。
选择成对查找线的单方时，被选择的查找线成为主线。选择双方时，首先被选择的查找线
成为主线。
最初被选择的查找线的信息在查找线参数中显示。
查找线的移动
在被选择的一条查找线上单击、拖动后，可以移动被选择的查找线的全体。
查找线编辑模式(输入)
为了编辑
查找线(输入)的模式。
第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-9 XP-242E 系统手册
用查找线参数进行变更
用查找线参数功能，可以一次性变更当前被激活的全部的查找线参数。在选择的查找线中
有[无轮廓]时，只有没有设定“无轮廓”的查找线才会被 Find 指定。
查找线的删除
按下激活取消键，可以删除所有现在被激活的查找线。
影像的物理扩大
单击画面上想要扩大的中心。每次单击后，分别可以扩大到初始影像大小的 2 倍、4 倍、8
倍、16 倍、32 倍。扩大后的影像，如果大到将要超出原影像的领域时，为了不使其超出，
自动再次设定中心并进行扩大处理。
取消激活
取消当前被激活的亮度测量线。
卡尺
再次设定卡尺的模式。只在初始倍率时，可以进入这个模式。
模式中的[取消激活]、[Find 全解除]、[轮廓位置补正]和[影像位置补正]无法执行。
Find 指定模式
手动设定 Find 的模式。只在定位查找线显示模式下，才可以进入这一模式。另外，
从在这一模式中变更为检查查找线显示模式时，会结束 Find 指定模式后，进入查找
线编辑(输入)模式。在 Find 指定模式中，无法执行[取消激活]功能。
Find 全解除
单击未被 Find 设定的查找线，▲显示在查找线的上方，Find 被设定。选择已经被
设定 Find 的查找线后，Find 被解除，▲消失。
※无轮廓的查找线用青绿色来显示，即使单击也无法设定 Find。
扩大/缩小
影像的物理扩大/物理缩小的模式。扩大模式中，无法执行[取消激活]功能。
