第 2 部 第 1 章 基本操作
Edition1.0 2-1-17 XP-242E 系统手册
1.5.2 元件检验(选项功能)
这是为了减少由于元件安装错误造成的不良电路板以及废弃元件的数量的元件核对功
能。
元件核对方法：
红外线条形码读取器检查以下 2 个数据，若两个数据一致则元件核对结果为 OK。
· 作为贴在各料盘上的元件 ID 而使用的条形码
·在元件数据的「barcode」上设定的元件 ID

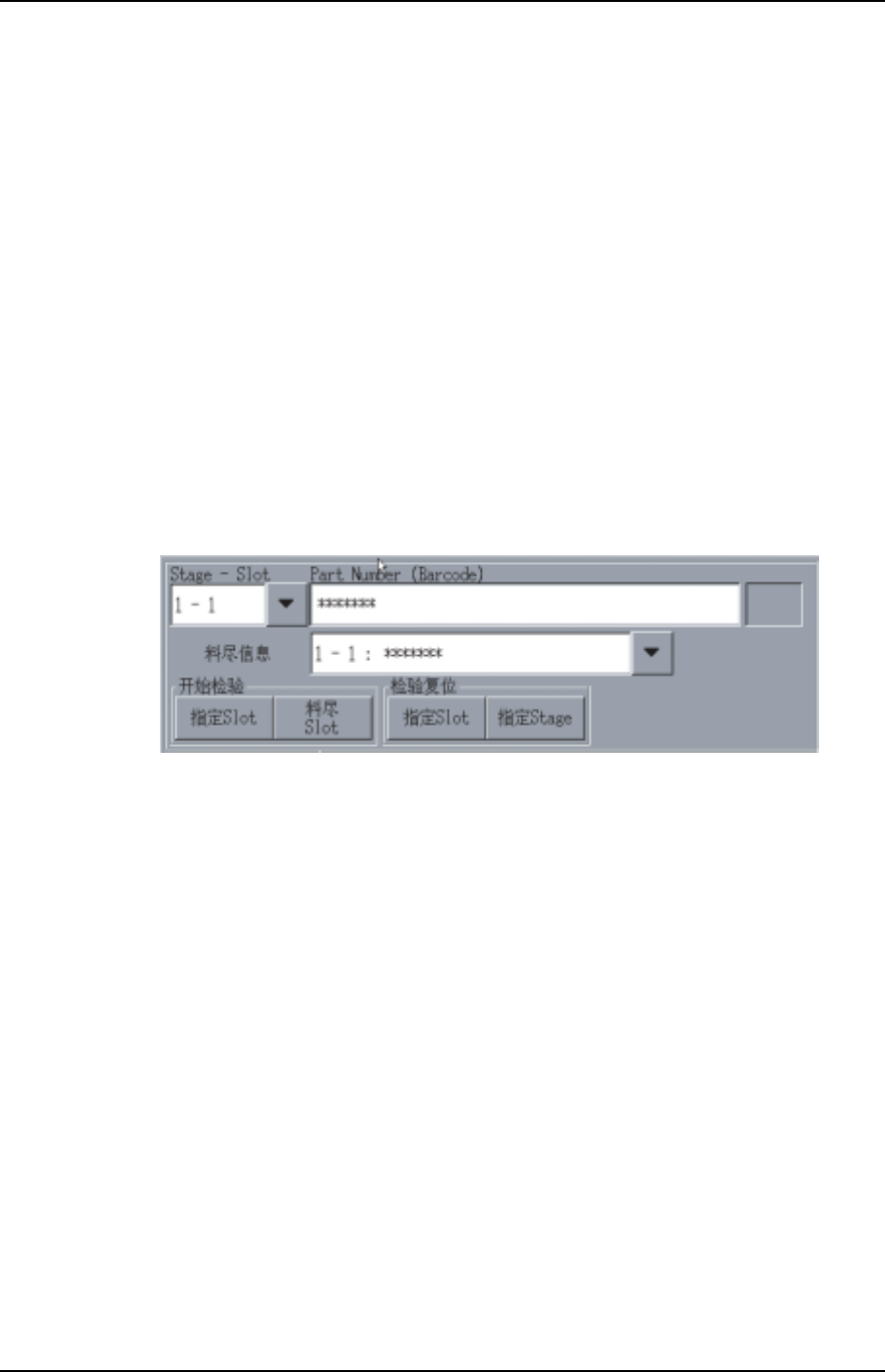

按照以下步骤进行元件检验
1. 按下自动运转画面中的[开始检验]键
2. 显示读取的指定元件
3. 读取贴在指定元件的料盘上的条形码。
4. 全部的使用料盘核对完成后，就可以自动运转。
XP1S2162S
第 1 章 基本操作 第 2 部
XP-242E 系统手册 2-1-18 Edition1.0
1.5.3 料盘信息
可根据料盘信息来确认生产程序中使用的元件注解和元件安 装位置，指定元件凹槽间距。
操作步骤

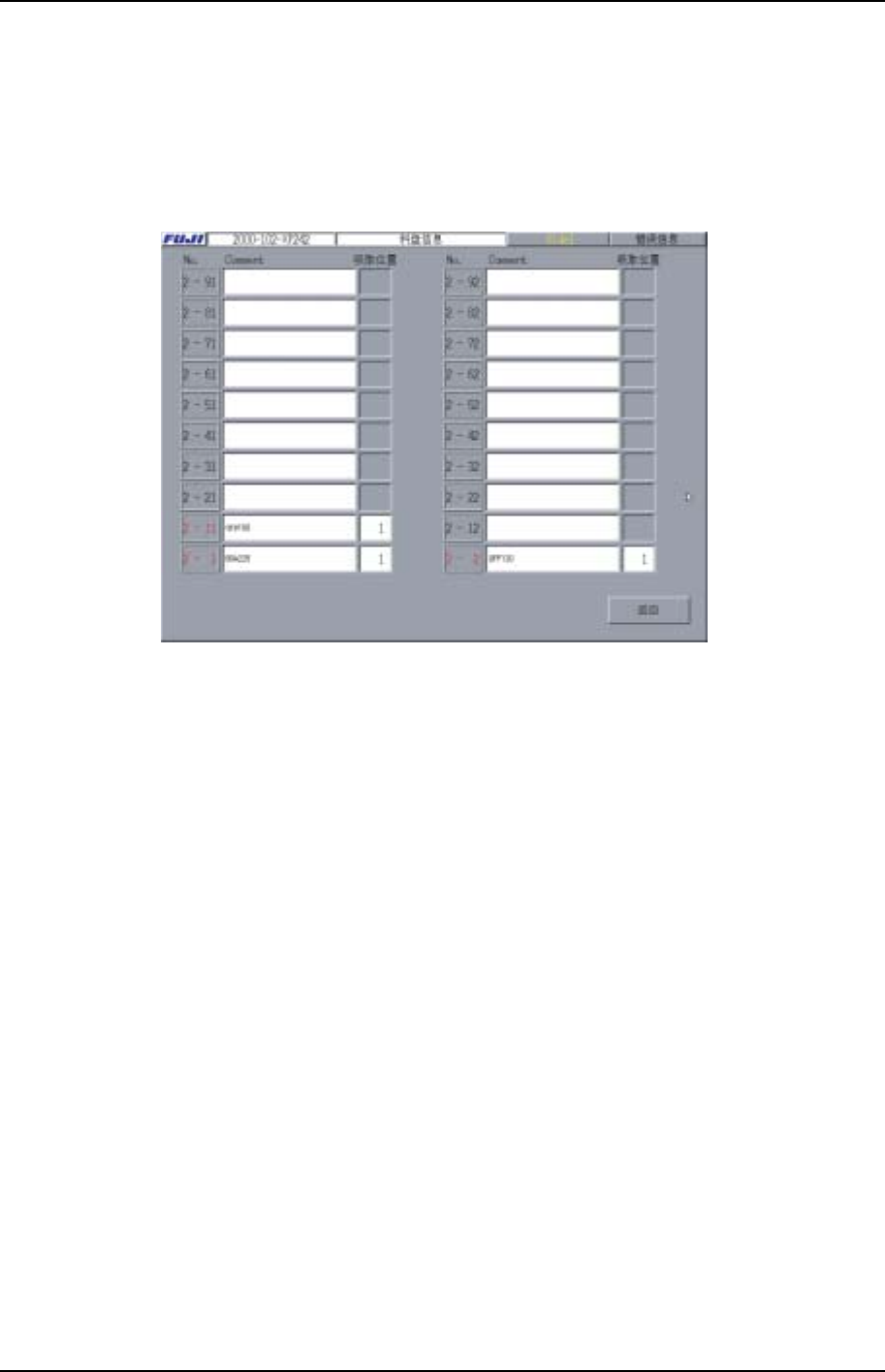

1. 从[主画面]中依次选择生产、料盘信息，进入料盘信息画面。
XP2S2239S
No. ：表示供料平台/料站号
Comment ：表示料站注解。
吸取位置 ：表示元件的吸取位置。
各料站的表示颜色
红色：原始料站
蓝色：次料站
黑色：生产中不使用的料站。
Comment
显示记述在生产程序的供料器安装数据中的注解。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-19 XP-242E 系统手册
吸取位置
显示用于生产的元件的料站及其吸取凹槽。吸取位置是在料盘安装于机器上后，从
SIDE1 看把右下角作为 1，并按照以下顺序吸取元件。
113 7
214 8
315 9
416 10
517 11
618 12
XP2S2240S
2. 根据需要，设定吸取位置。
1.5.4 元件自动吸取修正量
吸取元件时，吸嘴并不一定吸取元件中心。因此，由于凹槽内的元件位置和吸嘴的弯曲
等各种原因，有可能发生元件吸取的偏移情况。为防止这种元件吸取偏移，可 对照 X、
Y 轴方向对元件的吸取位置进行自动调整。
操作步骤
如果将元件数据的[Pick-up Auto Offset]项目设定为[0:YES]，机器就会根据影像处理
的结果算出吸取位置的偏移量，自 动 修正以后贴装的同类型元件的吸取位置。此时，因
为是自动计算出补正量，所以用户不可更改。
