第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-1 XP-242E 系统手册
3. 从现有元件数据中创建模板
此部分说明创建使用 Vision Type18 的元件数据的步骤。
操作步骤
1. 从[生产]或[程序]画面中，读入要进行变更设定的元件所使用的生产程序。
2. 在[主画面]上，依次选择[程序]、[编辑]、[元件]，显示出[元件编辑]画面。
3. 按下[Part Number]框的“一览表”，根据一览表的显示选择需要的 Part Number 名。
XP2S2301S

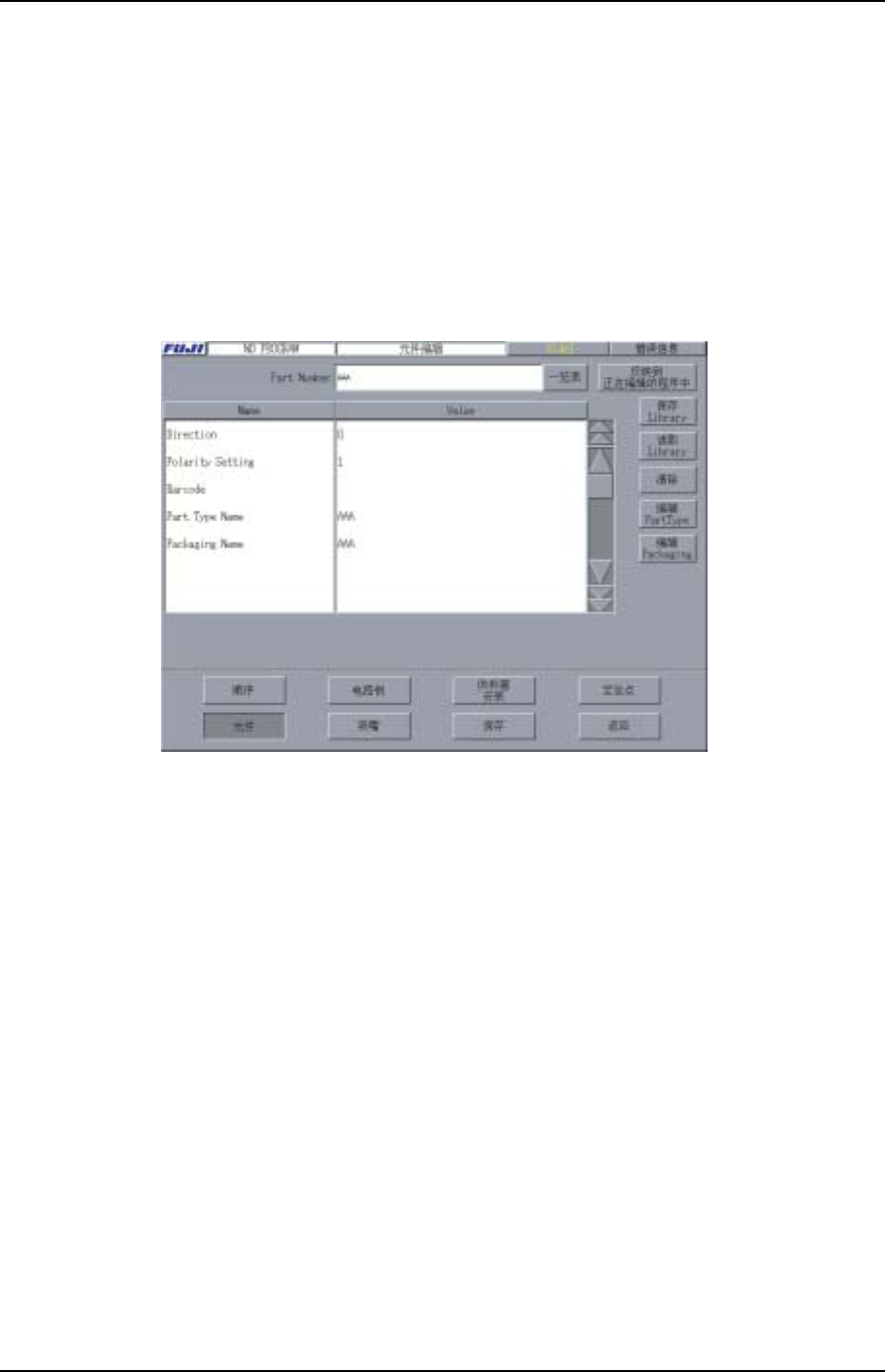

4. 选择[编辑 Part Type]，显示出[编辑 Part Type]的内容。
5. 用[编辑 Part Type]的[项目检索]，检索 Vision Type。
6. 选择[VisionType]后，显示出可以设定的 Vision Type，选择#18。
第 3 章 从现有元件数据中创建模板 第 4 部
XP-242E 系统手册 4-3-2 Edition 1.0

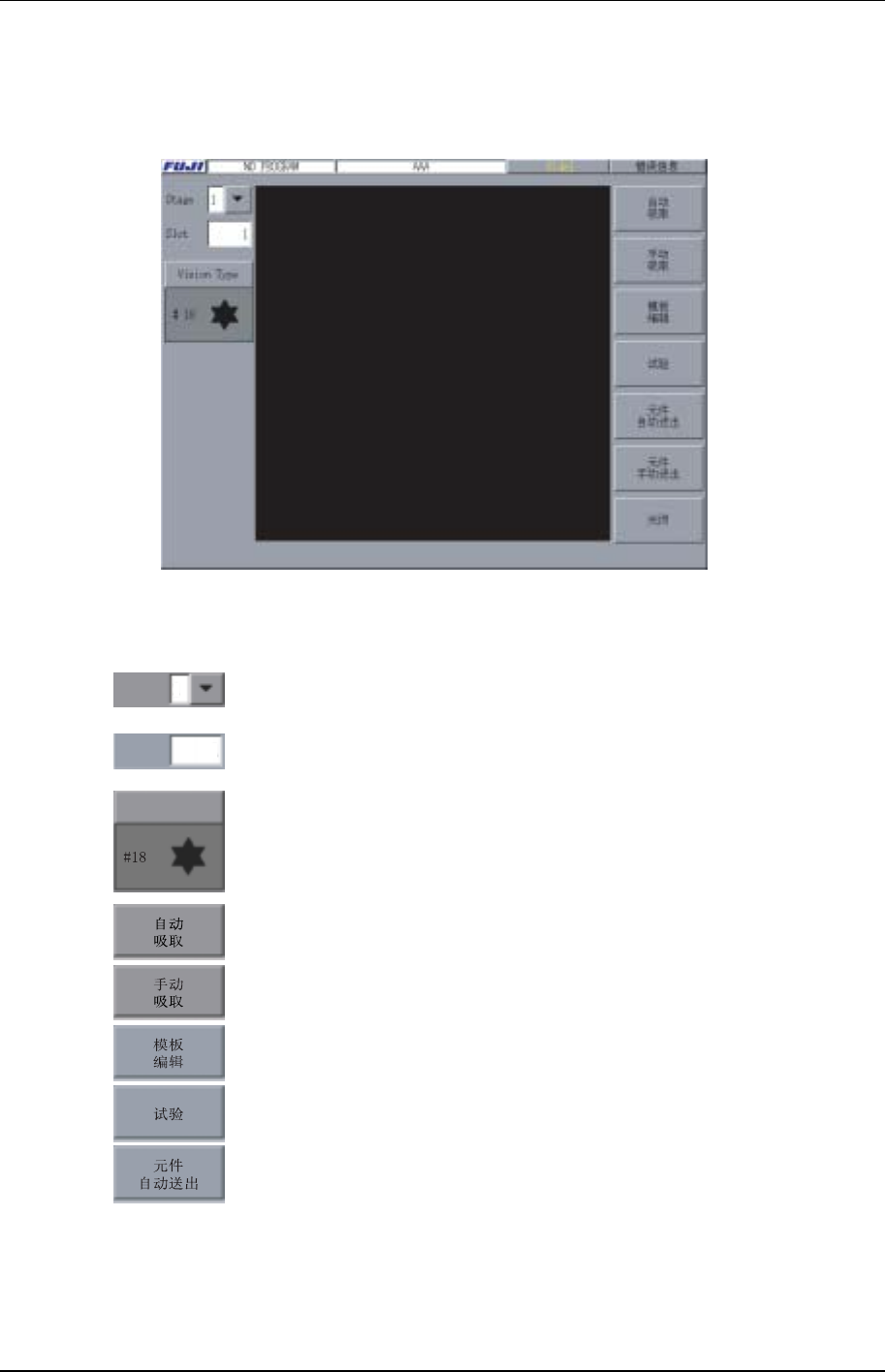

7. 选择画面上的[自动吸取]后按下启动按钮，机器按照画面左上部所指定的 Stage 的 Slot
进行元件的吸取动作。(但是，Packaging Name 没有被指定时不能进行吸取动作。)
XP2S2302S
操作按键的功能如下：
Stage 1
Slot 1
Vision Type
选择进行元件吸取/元件手动送出时的料站平台号码。
选择进行元件吸取/元件手动送出时的料站号码。
设定正在选择的元件的版本。
考虑被设定的料站平台和料站，自动吸取元件。
考虑被设定的料站平台和料站，手动吸取元件。
执行调用模板向导。
执行调用测试画面。
自动废弃吸取的元件。
第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-3 XP-242E 系统手册

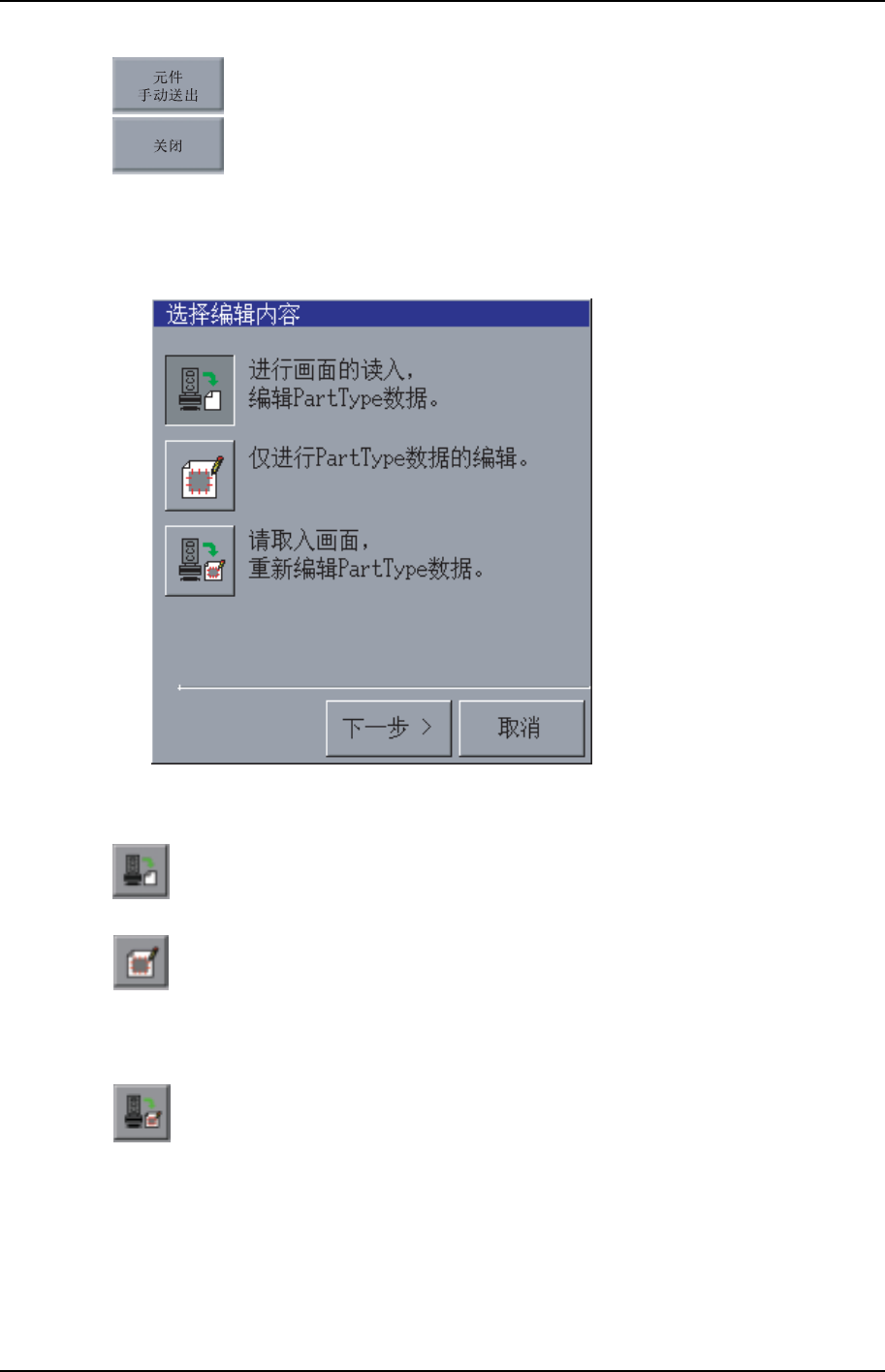

8. 单击[模板编辑]键后，会显示出[选择编辑内容]的对话框，请先选择[进行画面读入，
编辑 PartType 数据]，再选择[下一步]。
XP2S2303S
操作按键的功能如下。
进行画面的读入，编辑 PartType 数据。
读入影像、或者指定影像文件，针对该影像，新建模板。
仅进行 PartType 数据的编辑。
使用以前创建的 Image 文件，重新编辑模板。
只有当存在编辑中的 PartTypeName 或者与 PartNumber 同名的
影像文件、存在可以编辑的模板数据或者不存在模板数据时有效。
进行取入画面，重新编辑 PartType 数据。
读入影像、或者指定影像文件，针对该影像，重新编辑模板。
只有当存在可以编辑的模板数据时有效。
手动动废弃吸取的元件。
关闭画面。
