第 2 部 第 1 章 基本操作
Edition1.0 2-1-41 XP-242E 系统手册
1.18 料盘操作
按照以下操作步骤可实现对 T 轴(料盘电 梯)以及 U 轴(往复臂)的手动操作。
操作步骤

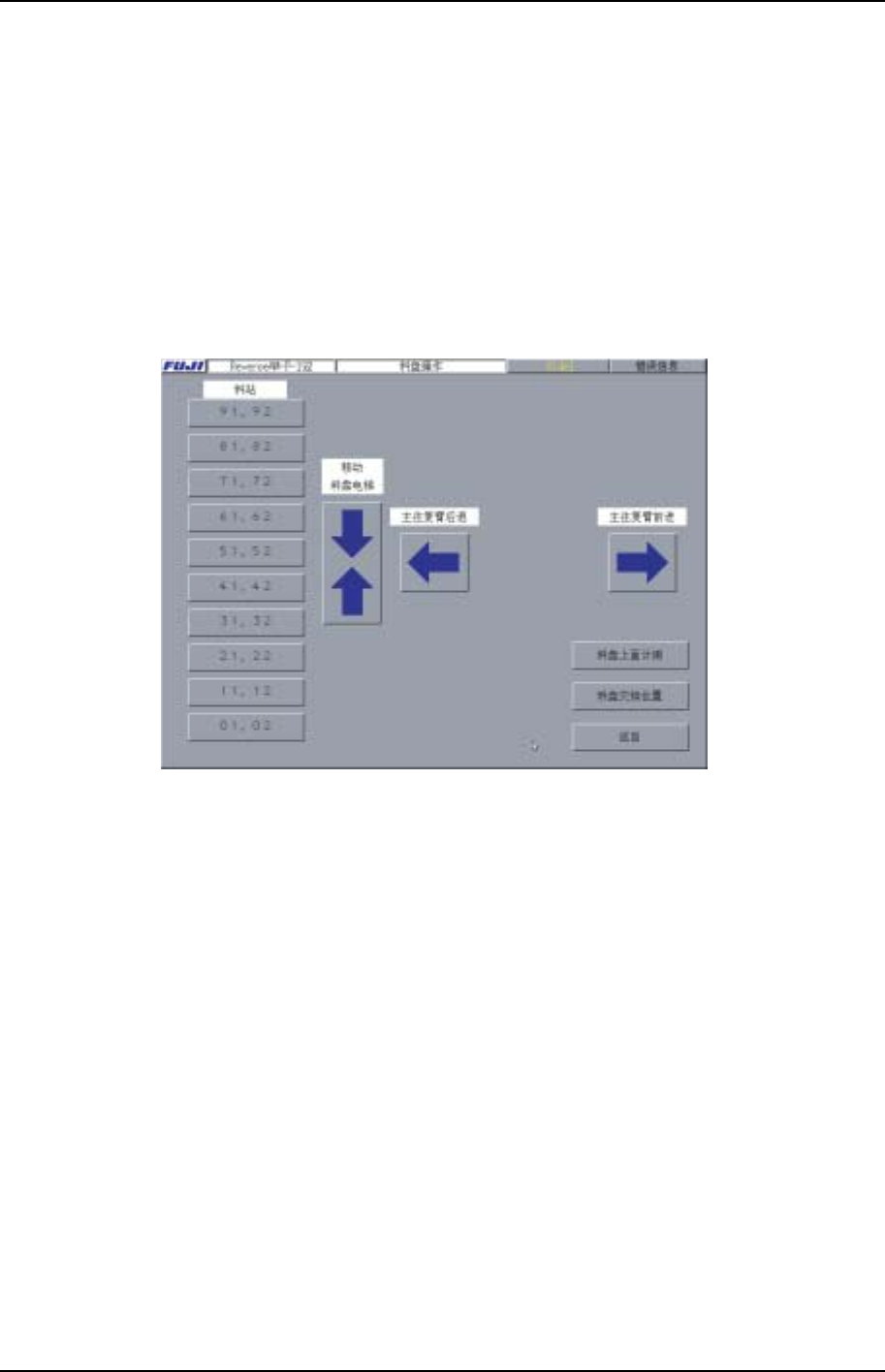

1. 从[主画面]依次选择[机器操作]、[料盘操作 ]，显示出 [料盘操作]画面。
2. 选择要操作的料站(料盘位置)。
3. 选择[移动料盘电梯]的蓝色箭头后，料站移动到往复臂的位置。
4. 选择[主往复臂前进]或者[主往复臂后退]后，料盘 固定器向前或向后移动。
XP2S2149S
注意) 未进行上面计测时会显示上面计测执行确认信息，请移动 T 轴确认是否可以后按下[启动]
按钮，开始执行上面计测。
第 1 章 基本操作 第 2 部
XP-242E 系统手册 2-1-42 Edition1.0
1.19 料盘的更换
1.19.1 自动运转中的料盘更换
XP 在机器自动运转中也能进行料盘的更换。
操作步骤：
1. 机器的自动运转过程中，选择[自动]画面下 的[更换料盘]。
XP2S2036S
2. 选择[OK]后， [安全门料盘]的电子锁被解除，安全门处于可开关状态。
3. 料盘更换结束后，关闭安全门。选择[料盘更换结束]后，电子锁启动，检测料盘的
高度。
注意) 安全门、料盘挡板打开时在[料盘更换结束]键内显示。
D：安全门打开
S：料盘挡板打开
DS：二者都打开
1.19.2 由[料盘操作]进行的料盘更换
操作步骤
1. 从[主画面]依次选择[机器操作]、[料盘操作 ]，显示出 [料盘操作]画面。
2. 选择画面右下角的[料盘更换位置]后，T 轴上升至料盘更换位置。
3. [安全门料盘]的电子锁解除锁定，安全门处于可开关状态。
4. 按下[准备运转]按钮后检测料盘的高度。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-43 XP-242E 系统手册
1.20 信号塔的设定
可从机器主菜单中指定信号塔的设置：灯亮/灯闪烁。
操作步骤
1. 在[主画面]上依次选择[维修 保养 B]和[SIG 塔设定]，屏幕上将会 显[SIG 塔设定]
画面。
2. 对各项分别设定信号塔的颜色、点亮/闪烁、蜂鸣器等。已设定的项目显示为“○”。
3. 设定的内 容正确时，选择[返回]后结束设定操作。
XP2S2147S
※ [14∶料站变更警告]为选项。
