第 2 部第3 章 生产信息的显示功能
Edition 1.0 2-3-1 XP-242E 系统手册
3. 生产信息的显示功能
3.1 功能概要
在 XP 机器上可记录并显示生产信息。因为是在机器上操作，所以它只能执行本机器的
生产信息的处理。
注意) 不能通过当前主电脑读取机器的生产信息。同样也不能使用生产线监视功能。此外，机
器上的生产信息可存入软盘中，在计算机上进行查看、处理数据、打印处理。

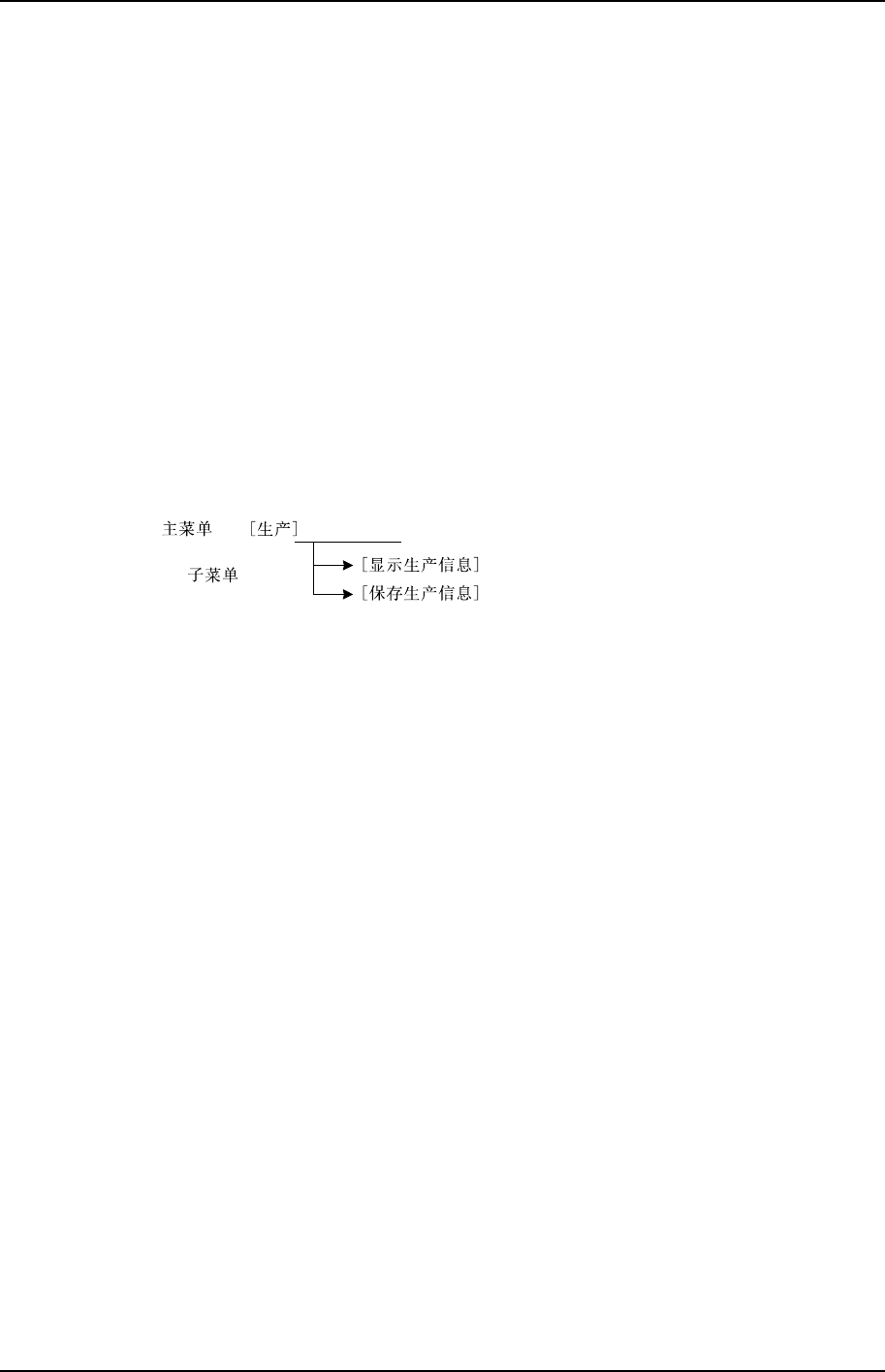

在主菜单上选择[生产]，然后在子菜单上选择[显示生产信 息]，以此显示生产信息。单击
[保存生产信息]键，用户可以在任意时间保存信息(新建数据开始注册)。
XP1S2064S
下列功能可用来执行关于生产信息的显示处理。
• 记录文件的删除 (可设定自动删除)
• 把记录文件复制到软盘中
• 显示电路板信息 把显示结果复制到软盘中
• 显示机器状态信息 把显示结果复制到软盘中
• 显示供料器信息 把显示结果复制到软盘中
• 显示吸嘴信息 把显示结果复制到软盘中
• 显示错误信息 把显示结果复制到软盘中
第 3 章 生产信息的显示功能 第 2 部
XP-242E 系统手册 2-3-2 Edition 1.0

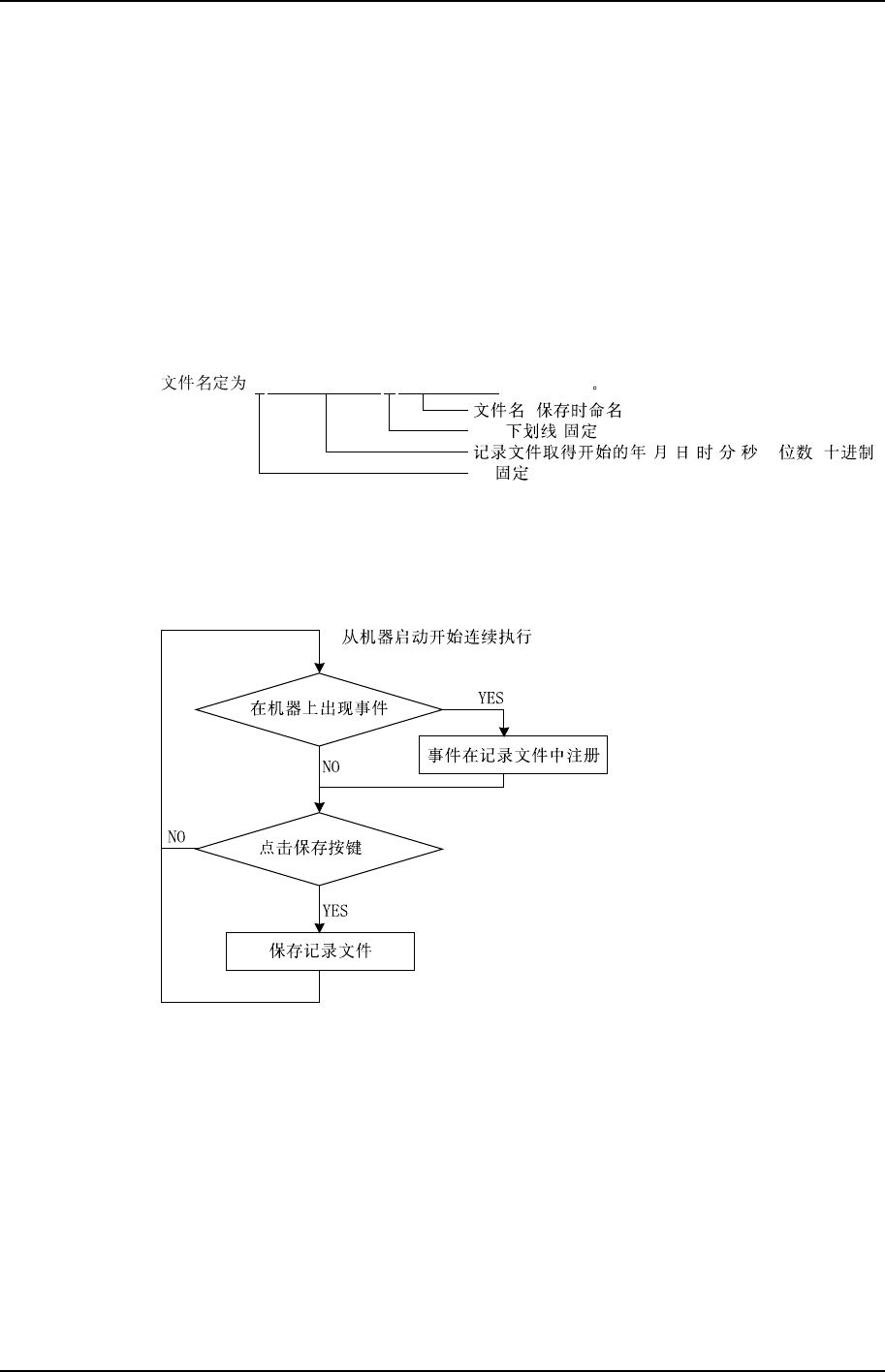

3.1.1 记录的注册处理流程
将事件不断地在记录文件中注册(保存在一个临时记录文件中)的处理是持续动作的，将
记录保存到文件中的处理(在特定的名称下)在下述 4 种时间进 行。
• 用户在任意时间单击[保存生产信息]键时
• 机器关机时
• 选择程序时(更换程序时)
• 更改日期时
保存文件夹为“sd0/FUJI/USER/PRODUCT/”：
LYYMMDDHHMMSS_XXXXXXXXXX.PRD
( )
"_" (
)
/ / / / / (2 , )
"L"
XP1S2065S
文件名称的举例：L010513152903_VISION/XP241.PRD
XP1S2066S
第 2 部第3 章 生产信息的显示功能
Edition 1.0 2-3-3 XP-242E 系统手册
3.2 画面操作说明

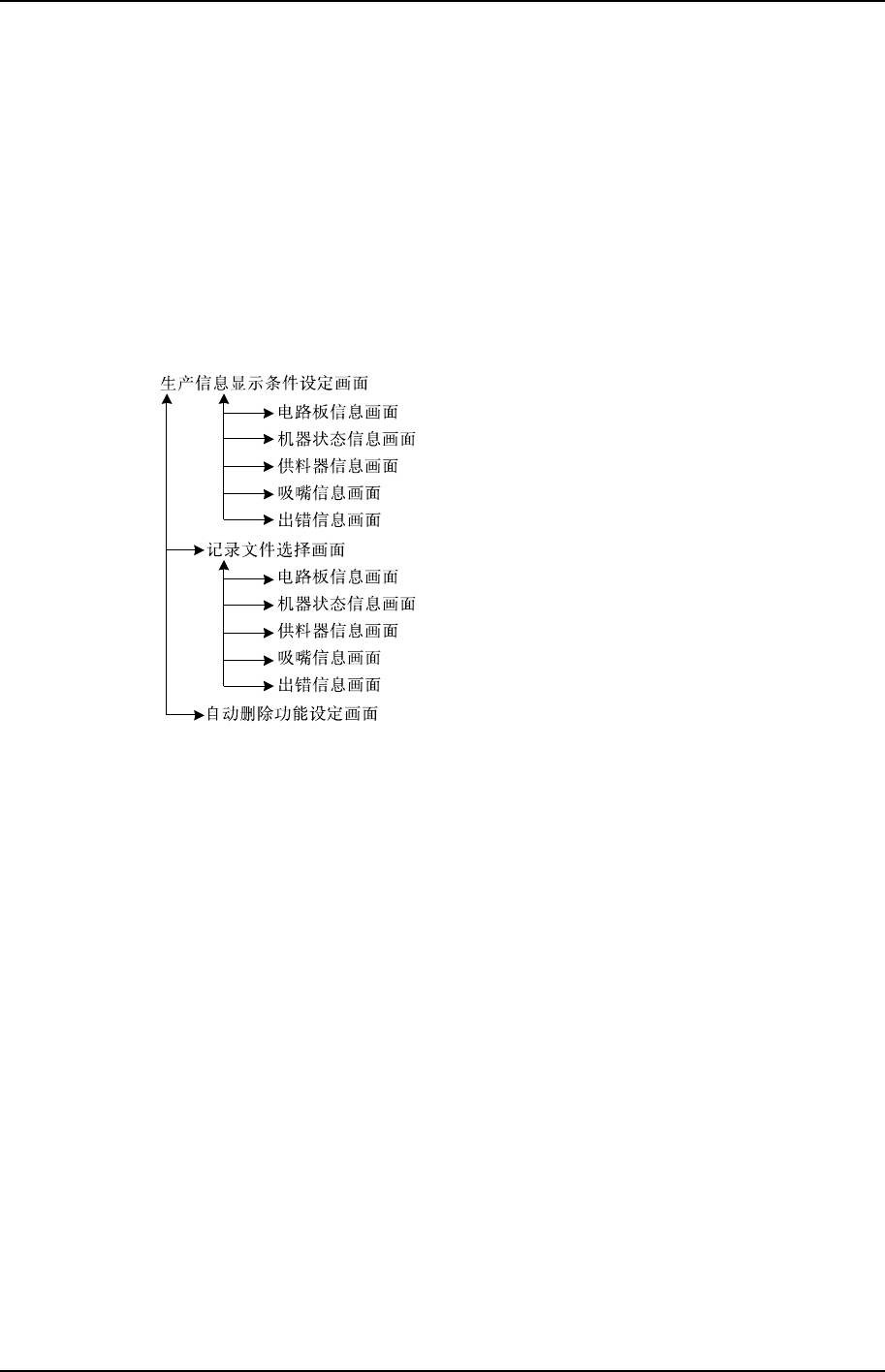

3.2.1 画面间的转换
生产信息的信息显示处理是选择在主菜单上的[生产]键，然后在子菜单上选择[显示生产
信息]后显示有关生产信息显示条件的设定画面，在此可以设定表示条件。条件设定后
选择要表示的生产程序，按下各种信息的按键后移至其画面。
单击[记录文件]键，显示记录文件的选择画面。选定作为信息显示对象的记录文件，按
下各种信息的按键后移至其画面。
XP1S2067S
