第 1 章 基本操作 第 2 部
XP-242E 系统手册 2-1-44 Edition1.0
1.21 日期和时间的设定
可从机器主菜单中设定日期和时间。
操作步骤

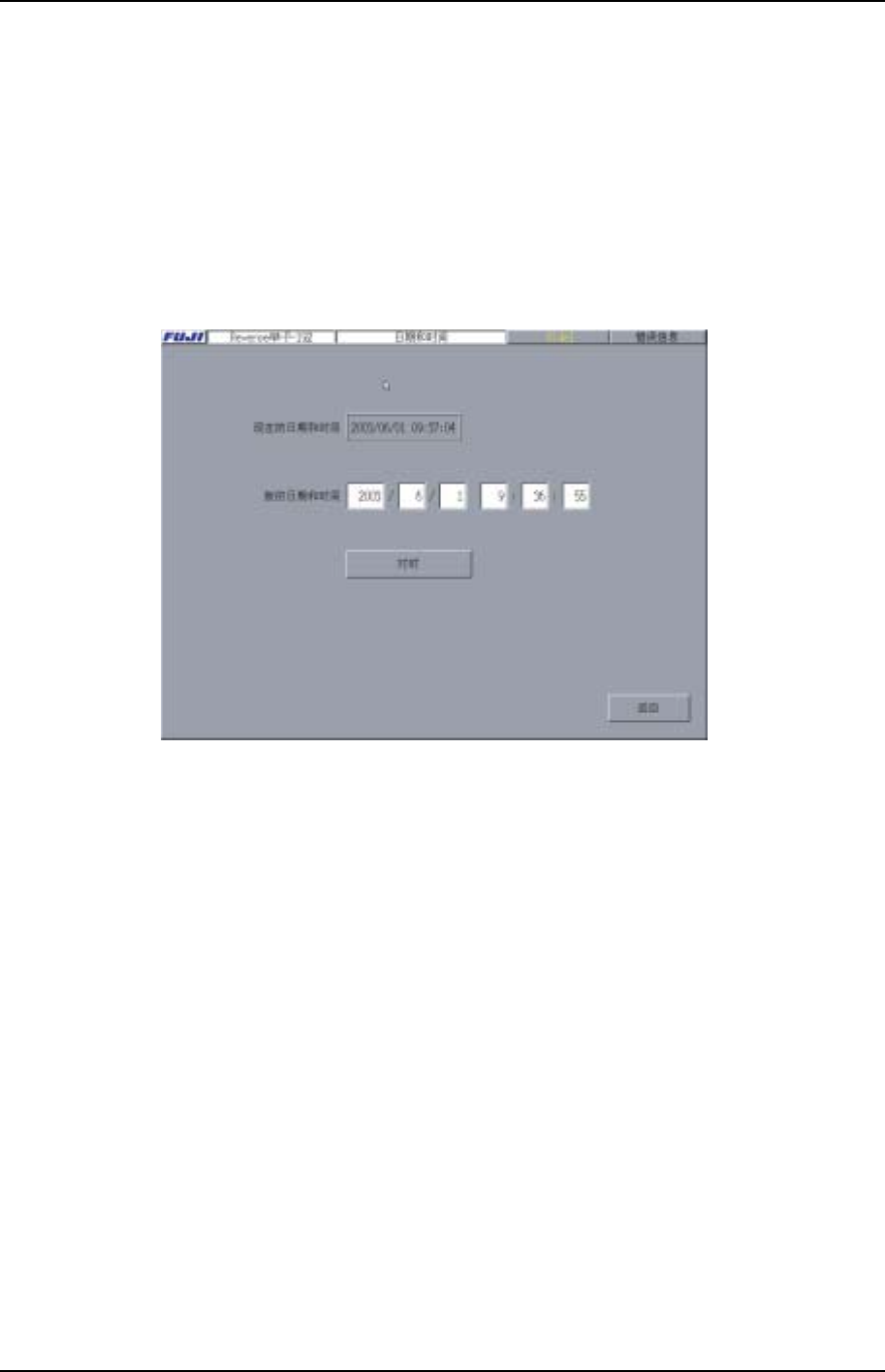

1. 在[主画面]上，依次选择[维修保养 B]和[日期和时 间]，显示出[日期和时间]画面。
2. 输入新的日期和时间的设置。
3. 设定的内 容正确时，依次选择[对时]、[对时]、[返回]键，结束 设定操作。
XP1S2018S
1.22 触摸屏的校准
在按触摸屏时，选择的部分和其他地方显示出指示符时，请进行修正。
操作步骤
1. 在[主画面]上依次选择[维修 保养 A]和[触摸屏校准]键。停止操作时，请选择[取消]。
2. 选择左上角和右下角的十字记号。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-45 XP-242E 系统手册
1.23 接收 MCS/2 生产程序
机器能通过 RS-232C 从 MCS/2 主电脑系统中传送生产程序。
操作步骤
1. 在 MCS/2 主电脑中，备有 IP-3 用的生产程序、XP-242E 可模拟地将 MCS/2 作
为 IP-3 识别。
备注) 因为 XP-242E 的 MFU 是 1 台(以 40 个料站/8mm，12mm 料带宽计算)、料盘单
元 1 台(料盘种类：10 种；最大到 335mm×330mm、20 种；最大到 160mm×330mm)，
所以超出此容量的料站数据不能安装。另外，在 MCS/2 上的程序以及生产线的设
定，请参考专用手册。
2. 在[主画面]上，依次选择[程序]、[接受 MCS/2 程序]。
3. 通过 MCS/2 传送生产程序。
1.24 I/O 检查
在 I/Q 检查画面上显示输入·输出信号的状态。另外，也能用手动操作信号灯和汽缸等。
操作步骤

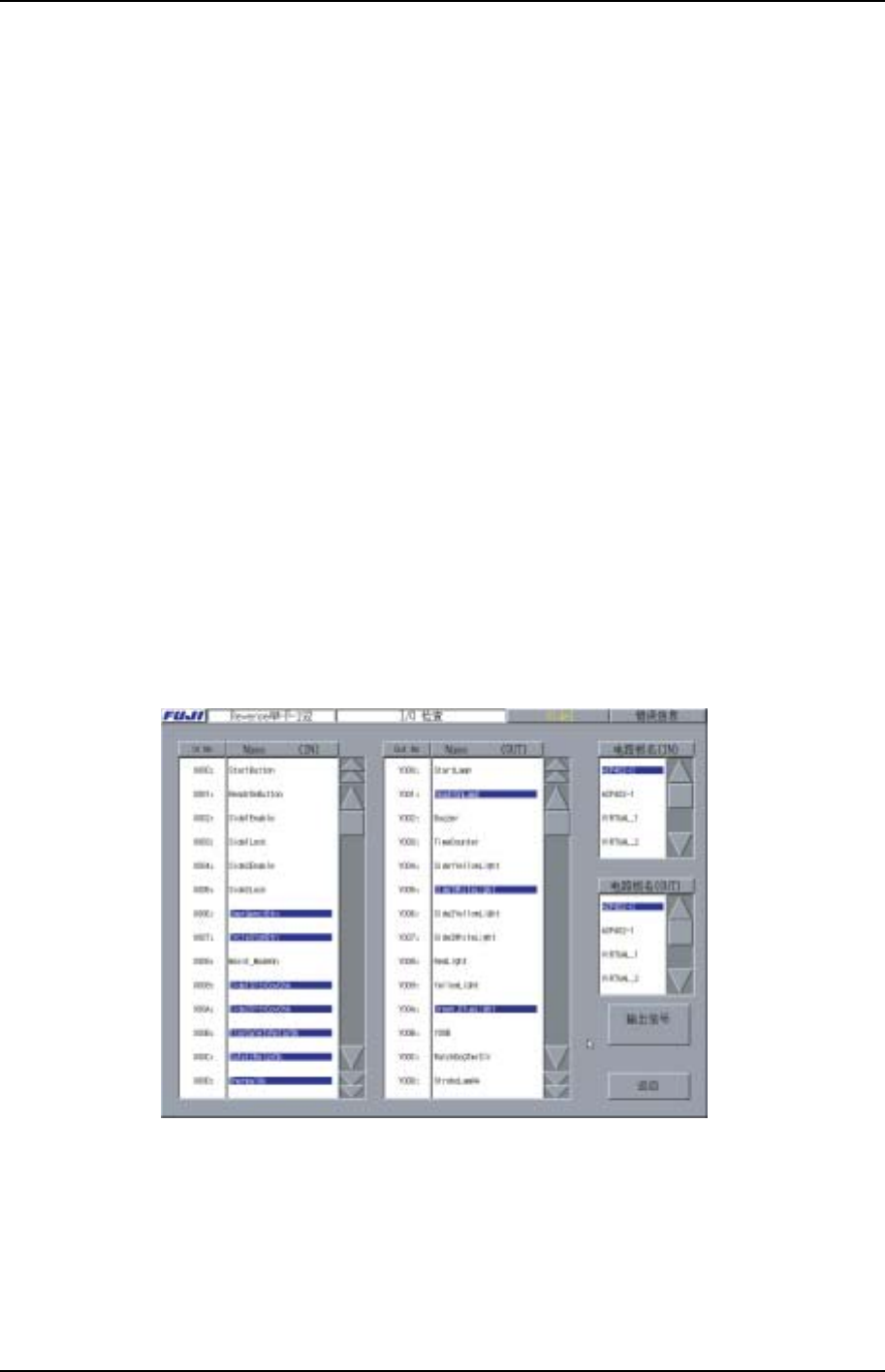

1. 在[主画面]上，依次选择[维修保养 A]和[I/Q 检查]，显示出[I/Q 检查]画面。
2. 在输出侧进行手动操作时，选择[Out No]的项目将显示变为蓝色后，选择[输出信
号 ON]键。要停止输出信号时，请选择[输出信 号 OFF]。
XP1S2059S
3. 选择[返回]后返回[主画面]。
第 1 章 基本操作 第 2 部
XP-242E 系统手册 2-1-46 Edition1.0
1.25 固有值编辑
这是固有值编辑画面。没有正确的维修保养知识而变更数据时有可能导致机器的错误运
行，请充分注意。
操作步骤

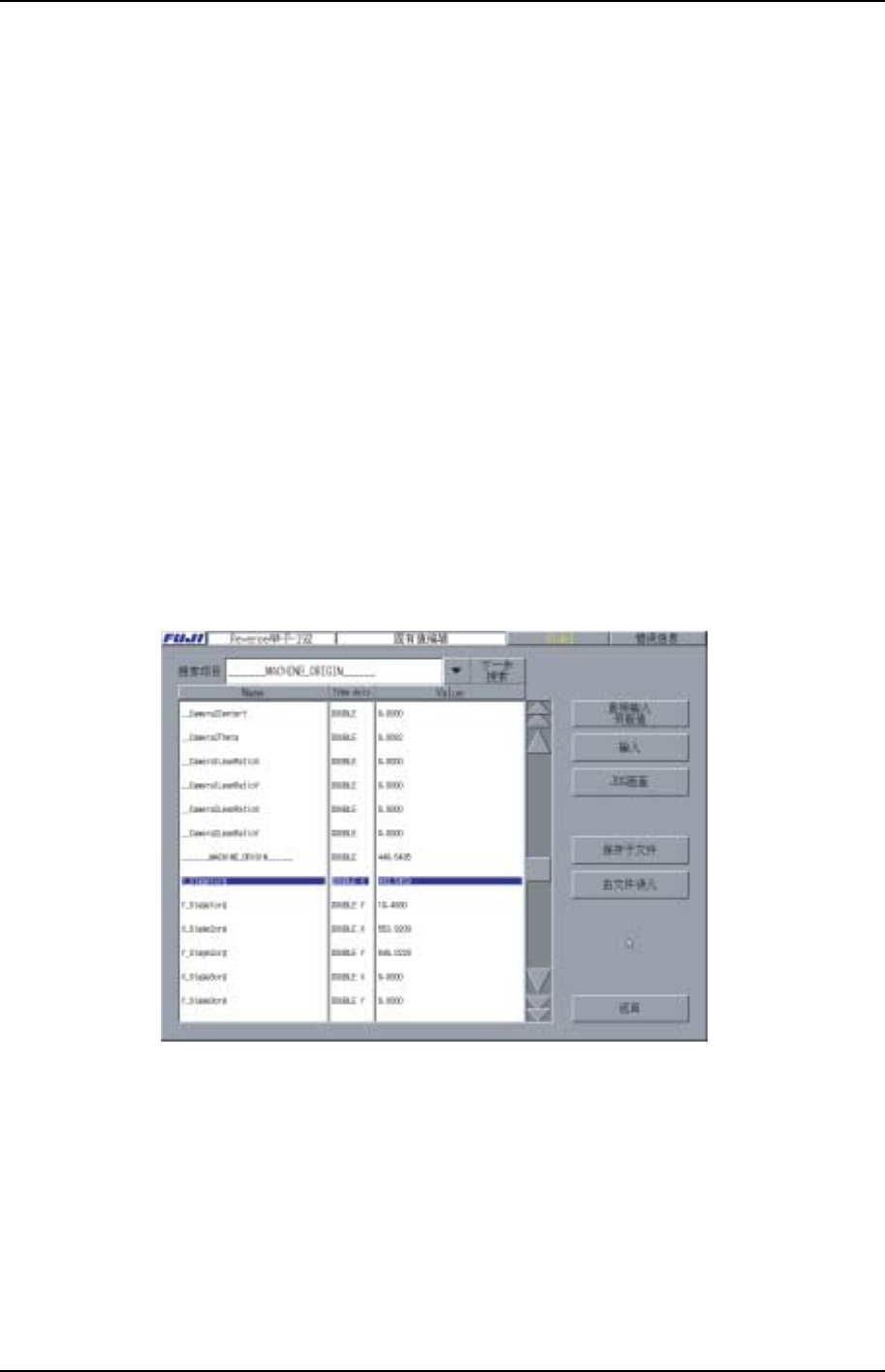

1. 在[主画面]上，依次选择[维修保养 B]，[固有值编辑]。
2. 选择需要更改的数据项目。
3. 选择[输入]键后显示出模拟数字键盘。输入所要求的数值，然后选择[CR]键显示其
值，快速点击 2 次[Value]的项目也能显示模拟数字键盘。
4. 选择[JOG 画面]，显示能进行 JOG 操作的画面。
5. 选择[Save to Disk]，将数值存入软盘中。选择[Load from Disk]键，从软盘中读
取数值。
6. 在搜索功能中有标题搜索和名称搜索 2 种。标题搜索与固有值不同是通过选择搜
索项目的[▼]键来选择标题一览表的。名称搜索是对包括指定字符在内固有值名称
进行搜索的功能。如果选择检查项目的空白栏，将会显示出一个模拟数字键盘，
输入要搜索的固有值名称，选择[RET]后即从顶端开始搜索。并且，选择[下一步
搜索]后继续往下搜索。
XP2S2152S
