第 3 章 从现有元件数据中创建模板 第 4 部 XP-242E 系统手册 4-3-4 Edition 1.0 9. [ 设定表示影像 ] 对话 框显示后，请依次选择 [ 读入影像 ] 、 [ 下一步 ] 。 XP2S2305S 操作按键的功能如下。 画面的说明 Position 选择 CameraPosition , PartsLight 。 ( 仅限 XP-242E) [Side1 Front] Side1Camera&Fr…
第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-3 XP-242E 系统手册
8. 单击[模板编辑]键后，会显示出[选择编辑内容]的对话框，请先选择[进行画面读入，
编辑 PartType 数据]，再选择[下一步]。
XP2S2303S
操作按键的功能如下。
进行画面的读入，编辑 PartType 数据。
读入影像、或者指定影像文件，针对该影像，新建模板。
仅进行 PartType 数据的编辑。
使用以前创建的 Image 文件，重新编辑模板。
只有当存在编辑中的 PartTypeName 或者与 PartNumber 同名的
影像文件、存在可以编辑的模板数据或者不存在模板数据时有效。
进行取入画面，重新编辑 PartType 数据。
读入影像、或者指定影像文件，针对该影像，重新编辑模板。
只有当存在可以编辑的模板数据时有效。
手动动废弃吸取的元件。
关闭画面。
第 3 章 从现有元件数据中创建模板 第 4 部
XP-242E 系统手册 4-3-4 Edition 1.0

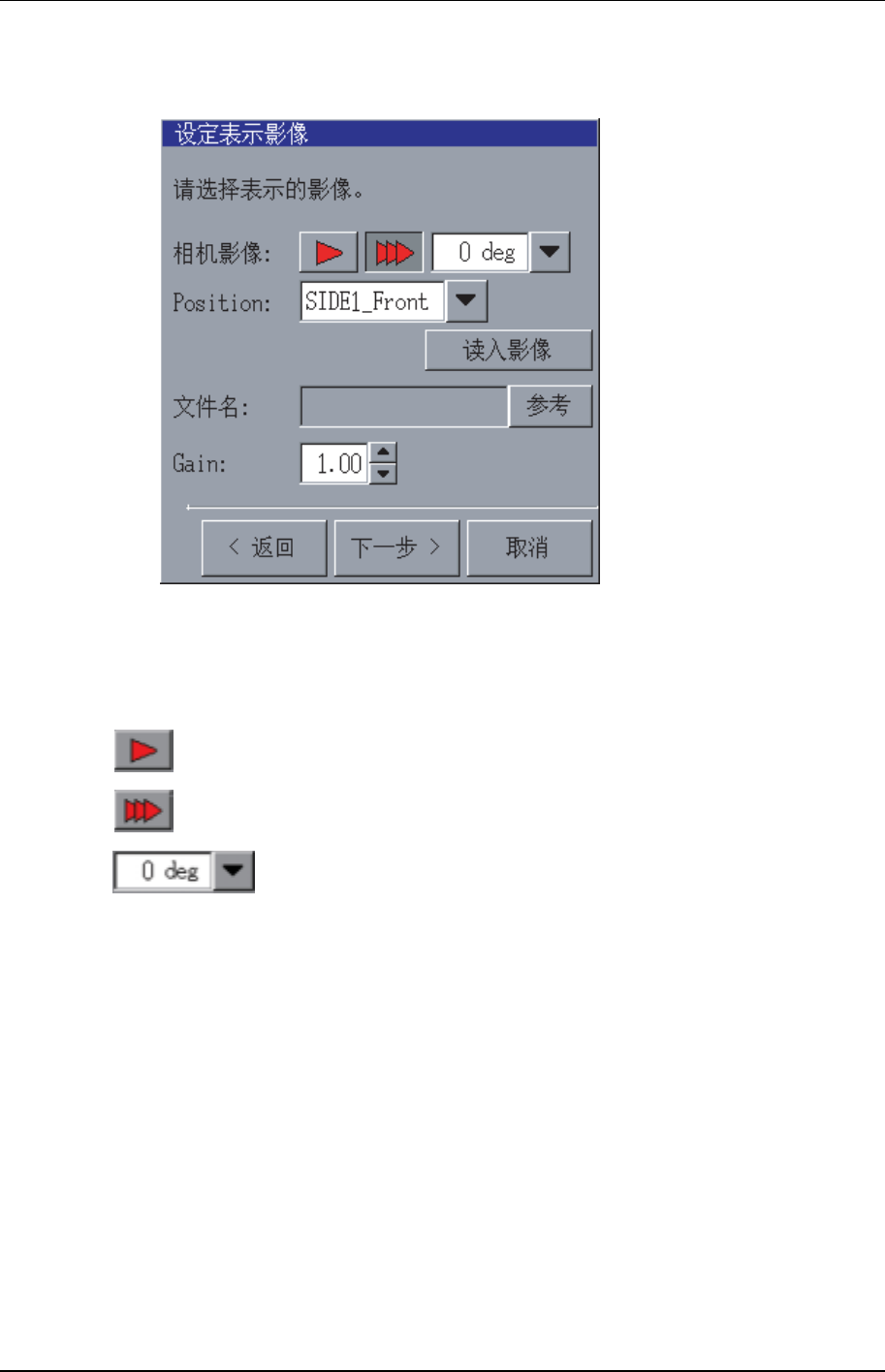

9. [设定表示影像]对话框显示后，请依次选择[读入影像]、[下一步]。
XP2S2305S
操作按键的功能如下。
画面的说明
Position 选择 CameraPosition , PartsLight。(仅限 XP-242E)
[Side1 Front] Side1Camera&FrontLight
[Side1 Side] Side1Camera&SideLight
[Side2 Front] Side2Camera&FrontLight
[Side2 Side] Side2Camera&SideLight
※这里的相机选择使用编辑影像的选择，不能反映到元件数据的[Camera Position]中。
读入影像 从相机中读入影像。
参考 显示文件选择对话框，可以选择影像文件。
Gain 可以按照假设调节画面的亮度。范围是 0~255，默认值是 1.00。
读入单个画面 用单个画面指定读入影像。(仅限 XP-242E)
读入多个画面 用多个画面指定读入影像。(仅限 XP-242E)
选择读取影像的角度(仅限 XP-242E)
使元件回转到被选择的角度后读入影像。
当画面内无法容纳元件的时候，选择 90 度。
这个键只在多个画面的操作按键被选择时显示。
第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-5 XP-242E 系统手册

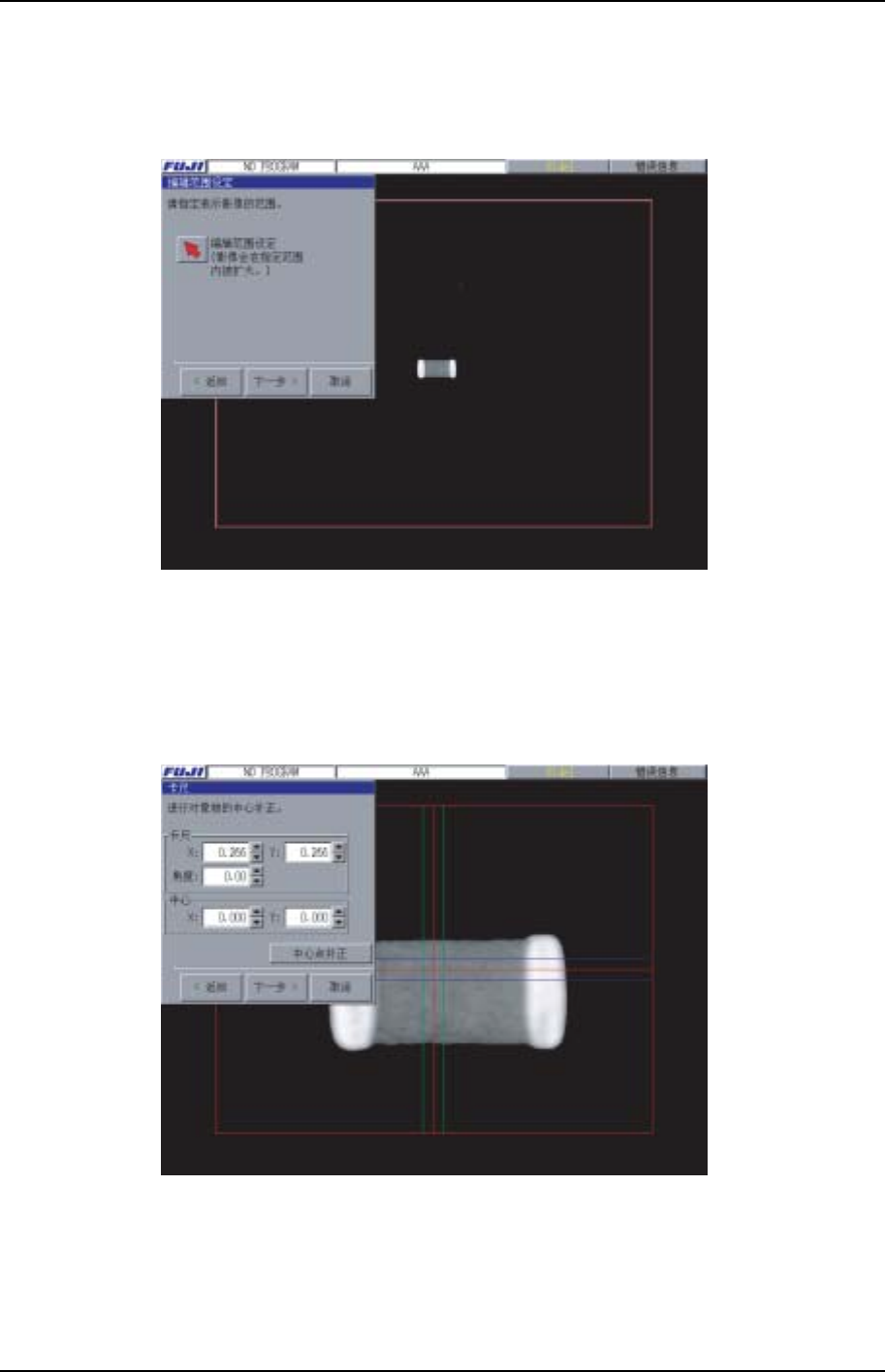

10. 吸取的元件影像被读入，选择[编辑范围设定]对话框的箭头，请拖动以使元件进入画
面，选择[下一步]。
XP2S2306S
11. 拖动画面中显示的查找线，输入数据至[卡尺]对话框中的文本框，或者通过选择文本
框旁边的键移动查找线。通过使蓝色和绿色的查找线各自与元件的上下左右吻合，使
红色的查找线位于元件的中心。按下[中心点补正]键，补正影像的位置后选择[下一步]。
XP2S2307S
