第 2 部 第 1 章 基本操作 Edition1.0 2-1-39 XP-242E 系统手册 1.16.5 测 定吸嘴 测 量 吸嘴旋转中 心 与 实际 吸取的吸嘴 孔 中 心 的 偏移值 ， 校 正 吸嘴吸取位置 ( 返回位置 ) ， 使 二 者的中 心 对 齐 ，使吸嘴 更加 准确的的返回吸嘴站。 操作步骤 1. [ 主画面 ] 上，依次选择 [ 维修保养 C] 和 [ 测 定吸嘴 ] 后显示出 画面。 2. 选择要进行 测 定的…
第 1 章 基本操作 第 2 部
XP-242E 系统手册 2-1-38 Edition1.0
1.16.4 吸嘴操作
所谓吸嘴操作是指用贴装头持有特定的吸嘴，或者将当前持有的吸嘴更换为其他吸嘴。
操作步骤
1. 从[主画面]中依次选择[机器 操作]、[吸嘴操作]后显示出画 面。
2. 选择要操作的吸嘴号码，按下[启动]按钮后 ，吸取目标吸嘴。
3. 选择[返回]，按下 [启动]按钮后，持有中的吸嘴返回到吸嘴置放台中。选择不同的
吸嘴号码，按下[启动]按钮后 ，则持有中的吸嘴将返回吸嘴置放台，吸取别的吸嘴。
4. 选择[返回]后返回[主画面]。
XP2S2143S
第 2 部 第 1 章 基本操作
Edition1.0 2-1-39 XP-242E 系统手册
1.16.5 测定吸嘴
测量吸嘴旋转中心与实际吸取的吸嘴孔中心的偏移值，校正吸嘴吸取位置(返回位置)，
使二者的中心对齐，使吸嘴更加准确的的返回吸嘴站。
操作步骤

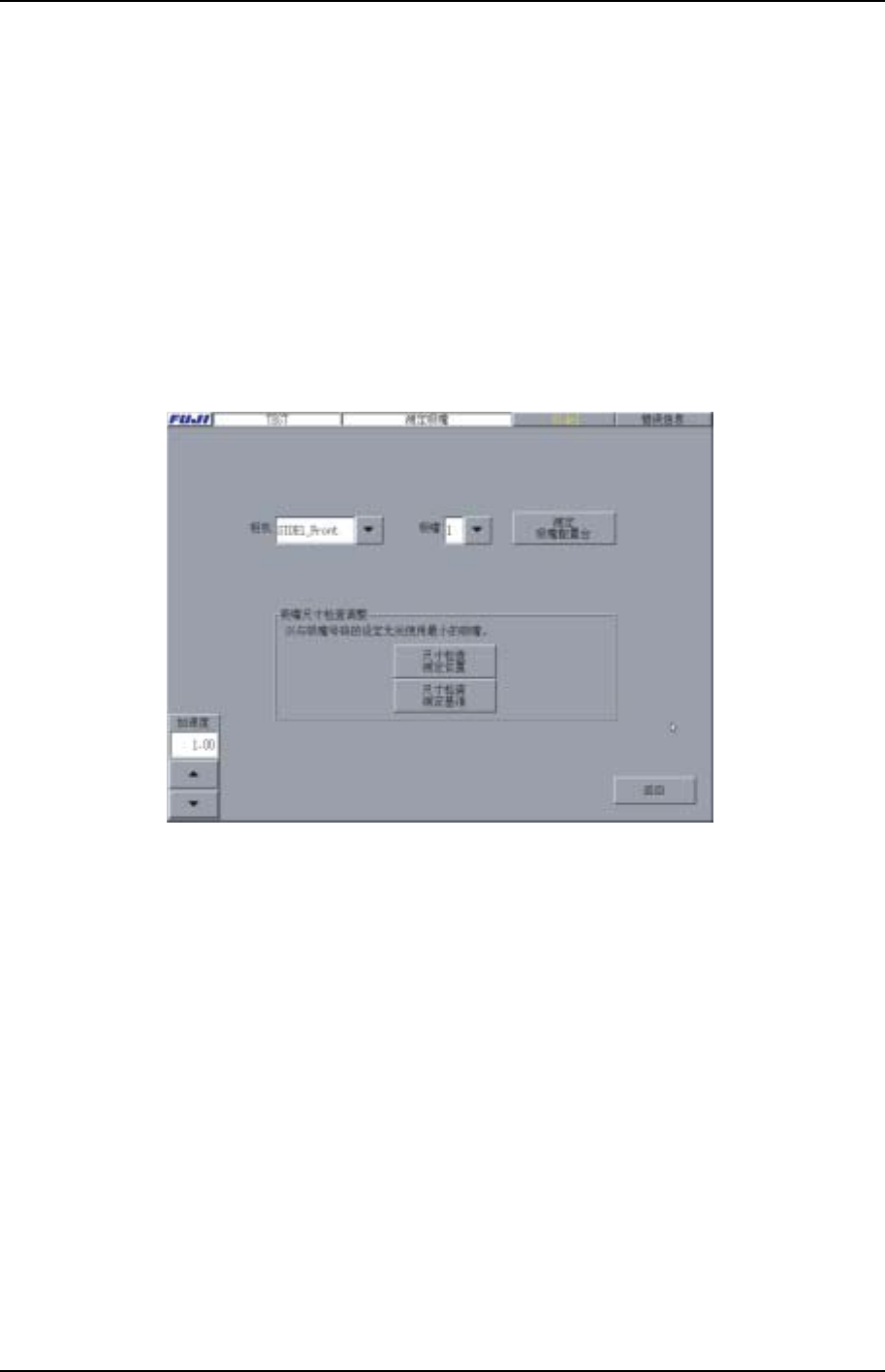

1. [主画面]上，依次选择[维修保养 C]和[测定吸嘴 ] 后显示出 画面。
2. 选择要进行测定的吸嘴(吸嘴 配置台)和相机 。另外，[SIDE1_Front]是机器前侧、
[SIDE2_Front]是机器后侧的相机。
3. 选择[测定吸嘴配置台]。
4. 自动地执行测定。
XP2S2143S
注意) 吸嘴尺寸正确，但仍然发生吸嘴尺寸检查错误时，请按以下步骤进行测定。
1. 尺寸检查位置测定：用于测定吸嘴直径的传感器光轴位置的测定。
2. 尺寸检查基准测定：进行吸嘴尺寸检查时是否符合允许范围基准值的测定。
第 1 章 基本操作 第 2 部
XP-242E 系统手册 2-1-40 Edition1.0
1.17 MFU 的更换
用气缸驱 动将 MFU 在机器中夹板或松板。
该功能只在 SIDE1 为可操作状态时有效。
备注) 固定料站平台装载机时候，该功能无效。
1.17.1 MFU 夹板
操作步骤
1. 打开机器的前门，然后轻轻地将 MFU 推进机器。
2. 在[主画面]上，依次选择[机器操作]、[ MFU 夹板]后显示出确认启动的对话框。
按下[启动]按钮，MFU 夹板。
1.17.2 MFU 松板
操作步骤
1. 在 Side1 操作面板上，从[主画面]依次选择[机器操作]、[MFU 松板]后显示出确
认启动的对话框。按下[启动]按钮，MFU 松板。
2. 显示出“请打开前门后进行操作”的信息。
3. 打开在松板一侧的 MFU 的门，选择在画面上的[OK]。
4. 轻轻地将 MFU 从机器中拉出。
注意) 只能在有操作权限的一侧进行操作。
