第 3 章 从现有元件数据中创建模板 第 4 部
XP-242E 系统手册 4-3-14 Edition 1.0

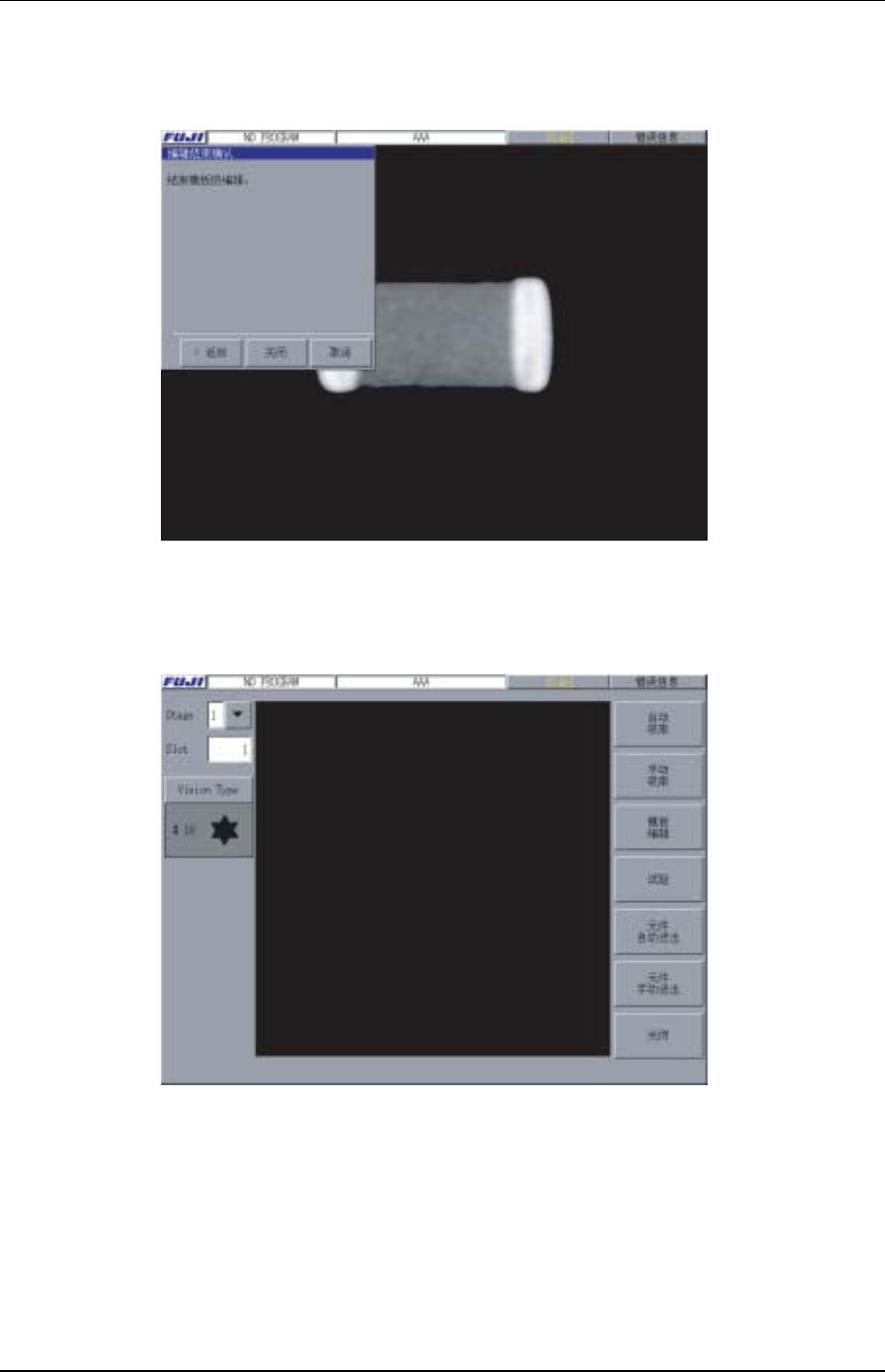

21. 选择[结束]后，结束编辑。
XP2S2313S
22. 请选择[试验]。
XP2S2314S
第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-15 XP-242E 系统手册
23. 选择[影像处理]后，执行试验，显示其结果。
XP2S2315S
24. [影像处理结果]对话框内显示出影像处理的成功与否，显示元件中心坐标和角度。
查找线的颜色识别如下。
OK NG
定位查找线 绿 / 红 红 / 红
检查查找线 绿 红
25. 选择在[影像处理结果]对话框内的[OK]，并选择画面右下方的[关闭]后，[模板影像处
理测试]画面结束。选择[元件自动送出]、[元件手动送出]后，排除元件。
第 3 章 从现有元件数据中创建模板 第 4 部
XP-242E 系统手册 4-3-16 Edition 1.0
笔记：
