第 2 部第 3 章 生产信息的显示功能 Edition 1.0 2-3-9 XP-242E 系统手册 平均工 作时间 显示生产一个电路板所 需 的 平均 时间。 SQ 数 显示所有程序的 总顺 序数。 不 考虑 电路板 跳 过及 顺 序 跳 过，以在 CCIMF 中有的 总顺 序数计算。 操作按键说明 移到电路板信息画面。 移到机器状态信息画面。 移到供料器信息画面。 移到吸嘴信息画面。 移到错误信息画面。 将全部的生产信息保存到软盘…
第 3 章 生产信息的显示功能 第 2 部
XP-242E 系统手册 2-3-8 Edition 1.0
3.2.4 电路板信息画面
XP1S2073S
项目说明
程序名
显示满足指定条件的生产记录数据，或是显示保存在记录文件中的生产程序名称。
如果选择的生产记录的程序是 NO-PROGRAM 时，则不作为处理对象。
块数
显示保存在记录文件中的所完成的电路板块数。
子电路板块数
显示保存在记录文件中所完成的子电路板块数。
总工作时间
显示电路板的总工作时间。
第 2 部第3 章 生产信息的显示功能
Edition 1.0 2-3-9 XP-242E 系统手册
平均工作时间
显示生产一个电路板所需的平均时间。
SQ 数
显示所有程序的总顺序数。
不考虑电路板跳过及顺序跳过，以在 CCIMF 中有的总顺序数计算。
操作按键说明
移到电路板信息画面。
移到机器状态信息画面。
移到供料器信息画面。
移到吸嘴信息画面。
移到错误信息画面。
将全部的生产信息保存到软盘上。
关闭此画面，返回生产信息显示条件的设定画面或记录文件的选择
画面
。
第 3 章 生产信息的显示功能 第 2 部
XP-242E 系统手册 2-3-10 Edition 1.0

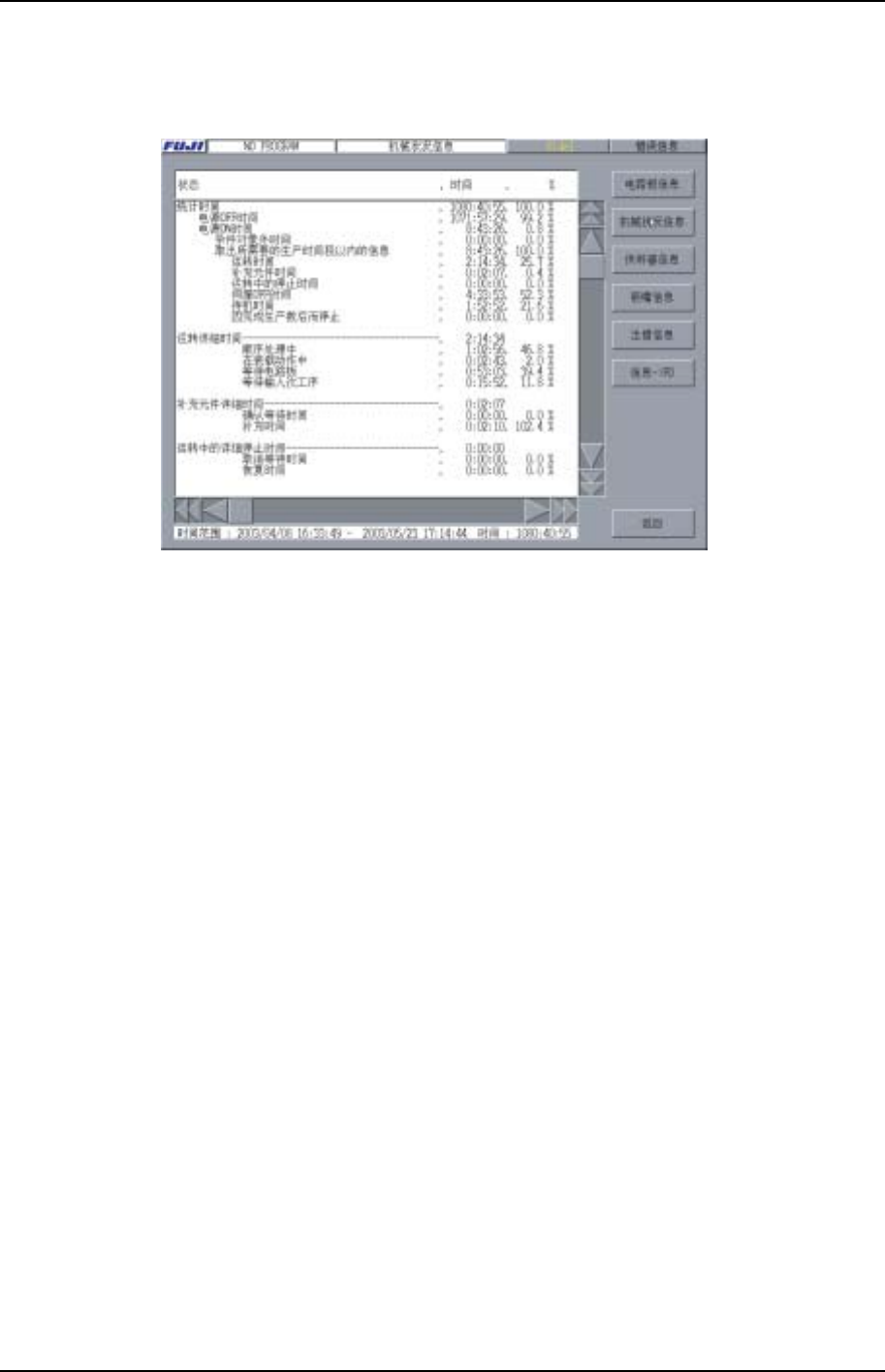

3.2.5 机器状态信息画面
XP1S2074S
项目说明
状态
说明中的“[ ]”内表示比例的计算式。
统计时间
• 在当前画面上显示从开始时间到结束时间的统计时间。
• 如果已指定了时间范围，则统计时间即此时间范围。
• 如果已指定了程序，则统计时间即此程序从开始项到结束项的时间。
• 如果已指定了时间范围和程序，则统计时间即此时间范围。
• 如果已指定了记录文件，则统计时间即此记录文件从开始项到结束项的时间。
电源 OFF 时间
• 表示机器在统计时间内电源 OFF 的状态。
• 电源 OFF 时间=统计时间—展开对象时间—条件对象外时间。
%∶[电源 OFF 时间/统计时间]
