XP242E 系统手册 SYS-XP242-1.0S.pdf - 第96页
第 2 部第 3 章 生产信息的显示功能 Edition 1.0 2-3-1 XP-242E 系统手册 3. 生产信息的显示功能 3.1 功能概要 在 XP 机器上可记录并显示生产信息。因为是在机器上操作，所以它只能执行本机器的 生产信息的处理。 注意 ) 不能通过当前主电脑读取机器的生产信息。同样也不能使用生产线监视功能。此外，机 器上的生产信息可存入软盘中，在计 算机上进行查看、处理数据、打印处理。 在主菜单上选择 [ 生产 ] ，…
第 2 章 定位点编辑功能 第 2 部
XP-242E 系统手册 2-2-6 Edition1.0

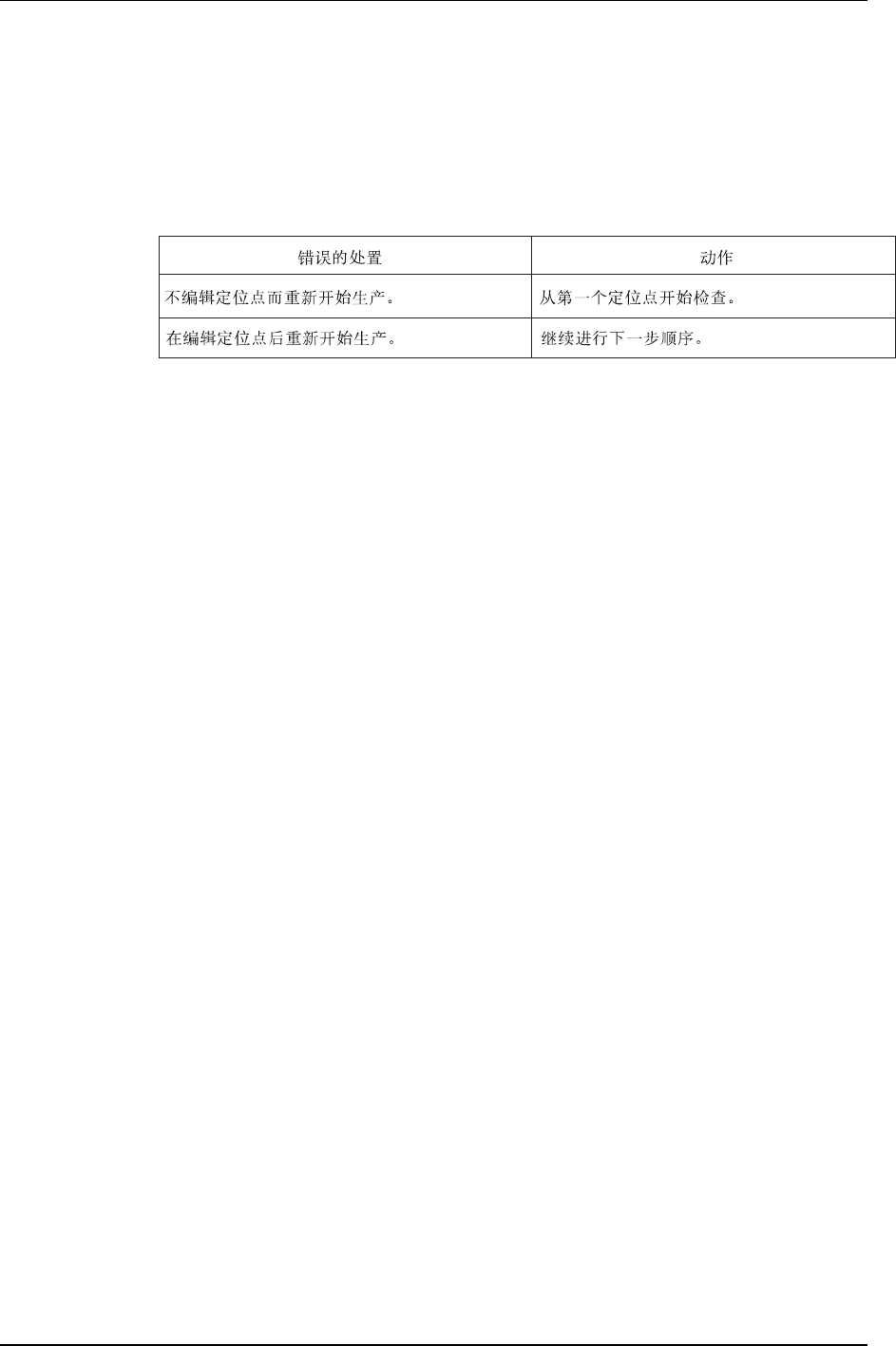

2.5 重新开始生产时机器的动作
2.5.1 重新开始生产时的顺序
对于进行定位点编辑并以其数据设定的定位点，机器将不在重新进行影像处理而转入下
一步操作。
XP1S2153S
2.5.2 在下一个电路板上读取定位点
在编辑定位点时，机器不记录所测定的定位点位置的修正量。定位点编辑后的下一个电
路板的定位点的读取是由程序坐标来进行的。
第 2 部第3 章 生产信息的显示功能
Edition 1.0 2-3-1 XP-242E 系统手册
3. 生产信息的显示功能
3.1 功能概要
在 XP 机器上可记录并显示生产信息。因为是在机器上操作，所以它只能执行本机器的
生产信息的处理。
注意) 不能通过当前主电脑读取机器的生产信息。同样也不能使用生产线监视功能。此外，机
器上的生产信息可存入软盘中，在计算机上进行查看、处理数据、打印处理。
在主菜单上选择[生产]，然后在子菜单上选择[显示生产信 息]，以此显示生产信息。单击
[保存生产信息]键，用户可以在任意时间保存信息(新建数据开始注册)。
XP1S2064S
下列功能可用来执行关于生产信息的显示处理。
• 记录文件的删除 (可设定自动删除)
• 把记录文件复制到软盘中
• 显示电路板信息 把显示结果复制到软盘中
• 显示机器状态信息 把显示结果复制到软盘中
• 显示供料器信息 把显示结果复制到软盘中
• 显示吸嘴信息 把显示结果复制到软盘中
• 显示错误信息 把显示结果复制到软盘中
第 3 章 生产信息的显示功能 第 2 部
XP-242E 系统手册 2-3-2 Edition 1.0
3.1.1 记录的注册处理流程
将事件不断地在记录文件中注册(保存在一个临时记录文件中)的处理是持续动作的，将
记录保存到文件中的处理(在特定的名称下)在下述 4 种时间进 行。
• 用户在任意时间单击[保存生产信息]键时
• 机器关机时
• 选择程序时(更换程序时)
• 更改日期时
保存文件夹为“sd0/FUJI/USER/PRODUCT/”：
LYYMMDDHHMMSS_XXXXXXXXXX.PRD
( )
"_" (
)
/ / / / / (2 , )
"L"
XP1S2065S
文件名称的举例：L010513152903_VISION/XP241.PRD
XP1S2066S
