第 2 部 第 1 章 基本操作
Edition1.0 2-1-31 XP-242E 系统手册
1.13 搬运轨道宽度的调整
XP 机型根据所使用的程序。具有由马达驱动对搬运轨道宽度进行调节的功能。
操作步骤

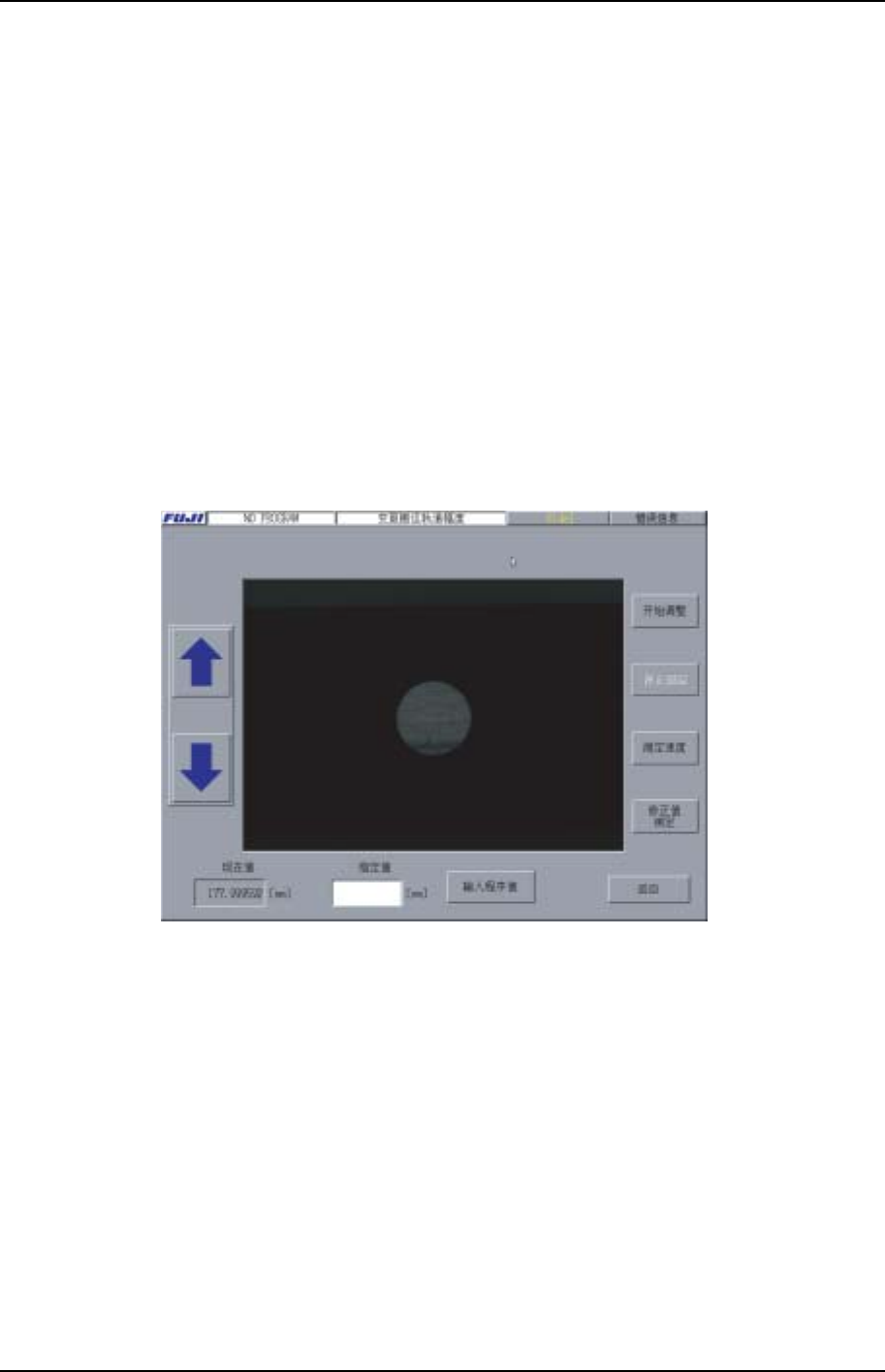

1. 在[主画面]上，依次选择[机器操作]、[变更搬运轨道宽度]，显示 [变更搬运轨道宽
度]的画面。
2. 如果已读取一个生产程序，则在[指定值]项上显 示出当前搬运轨道宽度。如 要 更改，
则可选择[指定值]，即出现的一个模拟键盘，然后在模拟键盘上输入设定值。要返
回生产程序值时，请选择[输入程序值]。
3. 选择[开始调整]，将会显示出一个启动确认框。按下[启动]按钮，就可将搬运轨道
宽度变更到指定的数值。
4. 选择[OK]。
5. 选择[返回]后返回[主画面]。
XP2S2150S
注意) 在改变搬运轨道宽度前，搬运轨道宽度有变化时，请确认真空支撑销处于不干扰搬运轨道
的位置。变更搬运轨道宽度的操作结束后，请确认真空支撑销不处于从属轨道的下方。在
变更搬运轨道宽度时，请确认在 in 平台、main 平台的电路板到达确认传感器以外的位置
上没有电路板。
第 1 章 基本操作 第 2 部
XP-242E 系统手册 2-1-32 Edition1.0
1.13.1 搬运轨道更换自动启动
将固有值“_AutoConvWidth”设定为 1 时，在启动自动运转时将自动进行搬运轨道幅
度的调整。
启动条件
1. 生产模式为「生产」或「传送」。
2. 搬运轨道的宽度与上次生产程序内的设定值相差 0.3mm 以上。
3. 搬运轨道上没有电路板。(如存在的话则在电路板排出后进行。)
1.14 电路板的载入和卸下
自动运转中的电路板可以自动取入，也可以在机器上输入操作指令来指示电路板的取入
/送出动作。在换线时如要检查搬运轨道宽度、传感器的动作状态、或是送出有缺陷的
电路板时，需要用手动操作进行电路板的取入或是送出。
操作步骤

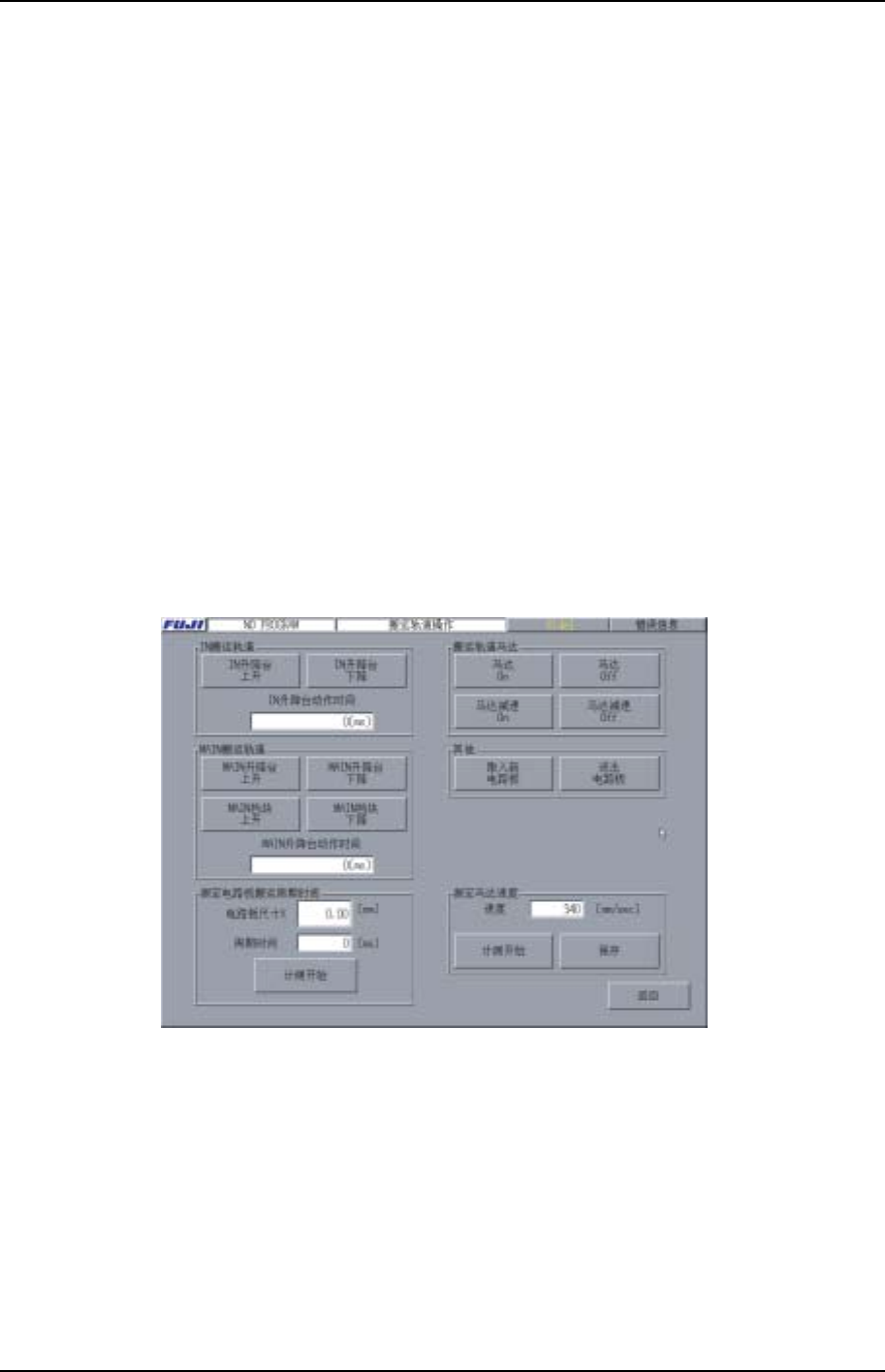

1. 在[主画面]上选择[机器操作]和[搬运轨道操作]，显示出[搬运轨道操作]画面。
XP2S2145S
2. 要取入一个新的电路板时，打开[其他]画面， 按下[取入新电路板]。按下[Unload
Panel]，将会从机器上卸下一个电路板。显示出启动确认对话框，按下[启动]按钮，
进行取入或是送出电路板动作。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-33 XP-242E 系统手册
1.15 微动
1.15.1 使用微动键来移动轴
使用在触摸屏上的微动键来手动执行每个伺服轴的微动操作。除了在以下的情况 之外，
任何时候都可以进行微动操作：
· 在机器处于等待[启动]的状态时
·机器正在运转时
·在没有解决紧急停止故障原因之前
·屏幕上没有显示微动画面时

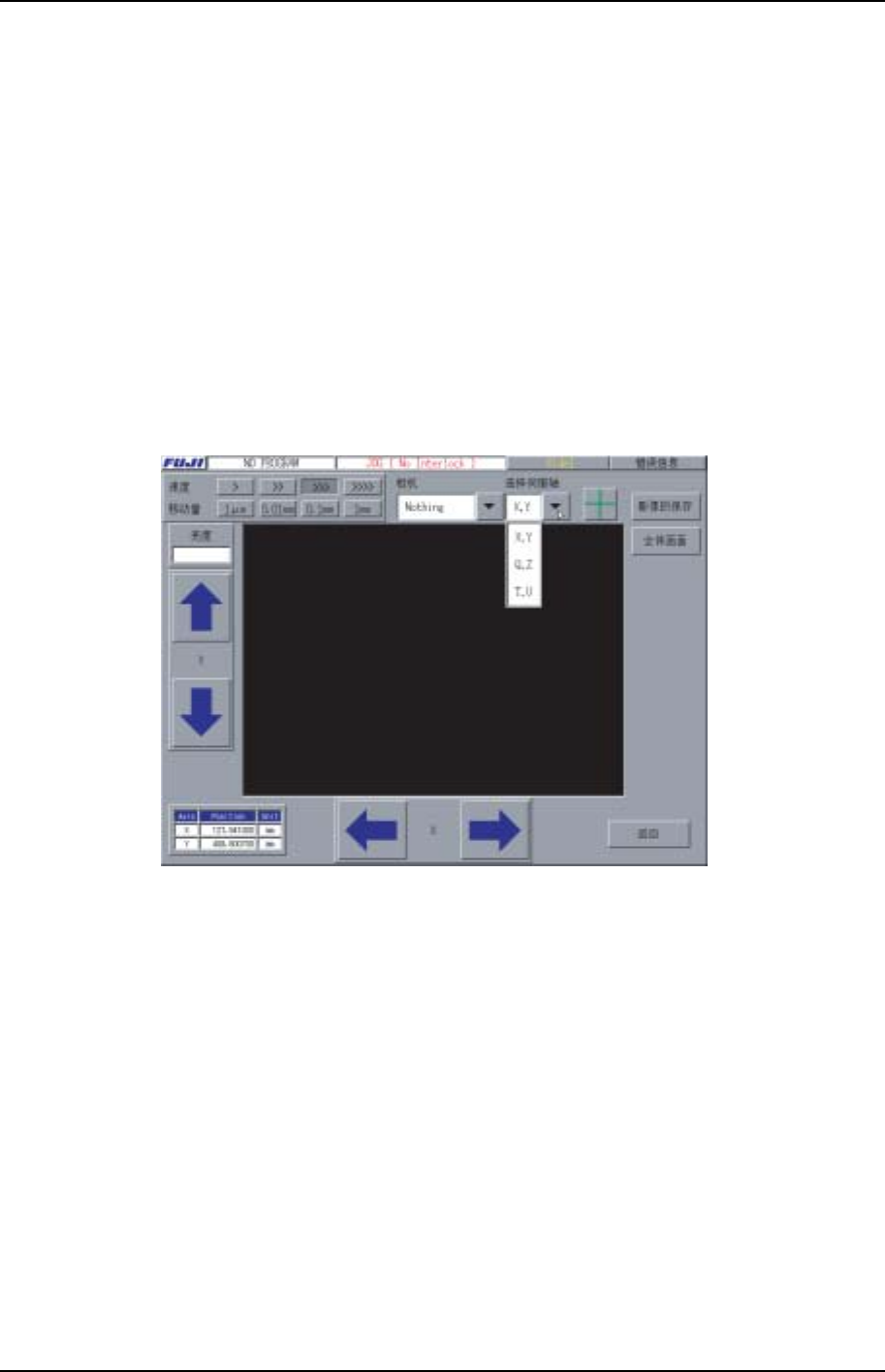

下列画面为微动轴选择画面。
XP2S2146S
注意) 如上图所示的是微动画面，是[主画面]、[维修保养 A]、[JOG]的[维修保养 A]用的微动
画面。
操作步骤
1. 在[主画面]上，依次选择[维修保养 A]、[JOG]，显示微动画面。
2. 选择[▼]伺服轴选项，以此选定要求移动的轴。
3. 选择箭头记号的键移动轴。
