第 1 章 系统输入信号 第 7 部 XP-242E 系统手册 7-1-4 Edition 1.0 笔记：
第 7 部 第 1 章 系统输入信号
Edition 1.0 7-1-3 XP-242E 系统手册
No. I/O 检查显示 信号名称 逻辑
X040
X041
X042
X043
X044 Side1DustBoxChk
废料带箱有无确认(Side 1)
NO
X045 PreciseTrayChk
精密料盘确认
NO
X046
X047
X048
X049 Side1TpCutFwdEnd
料带切刀前进侧确认(Side 1)
NO
X04A
X04B
X04C
X04D
X04E
X04F
X050 YaxisMtrFanChk1
Y 轴马达冷却扇确认 1
NC
X051 YaxisMtrFanChk2
Y 轴马达冷却扇确认 2
NC
X052
X053
X054
X055
X056
X057
X058 FollowPermit
跟随许可输入
NO
X059 +FollowChk
+跟随确认
NO
X05A -FollowChk
-跟随确认
NO
X05B
X05C Pre.ConvCover
搬运轨道罩联锁(前道工序)
NO
X05D Next.ConvCover
搬运轨道罩联锁(后道工序)
NO
X05E
X05F
第 1 章 系统输入信号 第 7 部
XP-242E 系统手册 7-1-4 Edition 1.0

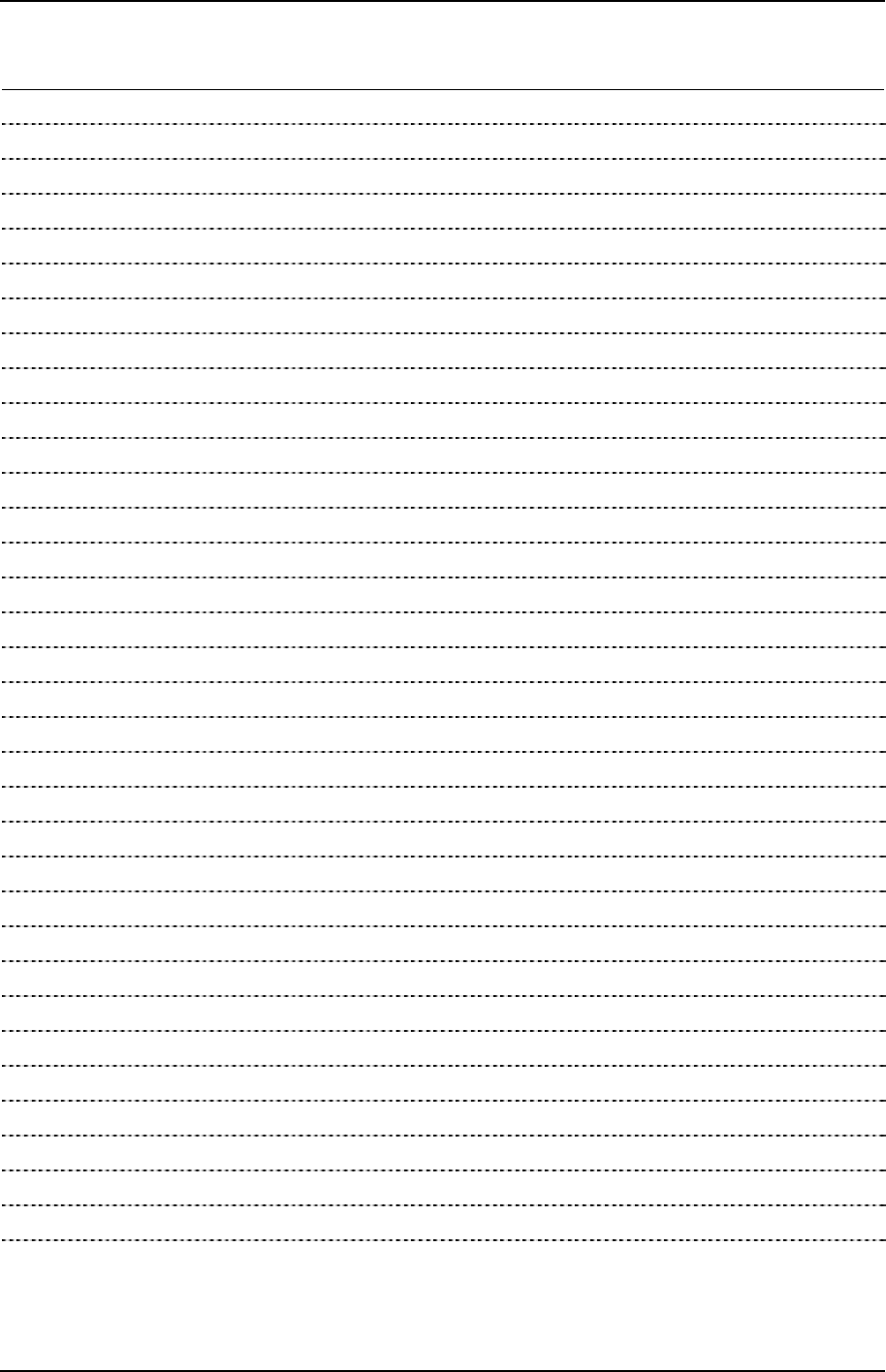

笔记：
第 7 部 第 2 章 系统输出信号
Edition 1.0 7-2-1 XP-242E 系统手册
2. 系统输出信号 (OUTPORT 显示)
No. I/O 检查显示 信号名称
Y000 StartLamp
启动 PB 灯
Y001 ReadyOnLamp
READY ON 灯
Y002 Buzzer
蜂鸣器
Y003 TimeCounter
计时器
Y004 Side1YellowLight
显示信号灯塔(Side 1 黄灯)
Y005 Side1WhiteLight
显示信号灯塔(Side 1 白灯)
Y006 Side2YellowLight
显示信号灯塔(Side 1 黄灯)
Y007 Side2WhiteLight
显示信号灯塔(Side 1 白灯)
Y008 Maint.ModeOn
显示信号灯塔(红灯)
Y009 YellowLight
显示信号灯塔(黄灯)
Y00A Green/BlueLight
显示信号灯塔(绿/蓝灯)
Y00B
Y00C WatchDogTmrClr
Watch dog 时间删除
Y00D StrobeLampA
频闪灯选择 A
Y00E StrobeLampB
频闪灯选择 B
Y00F StrobeCharge
频闪灯切换
Y010 FiducialLamp
基准灯
Y011 MasterRelay
主继电器
Y012 PowerOff
关闭电源
Y013 Side2Enable
Side 2 可以操作
Y014 Side1Enable
Side 1 可以操作
Y015
Y016
Y017
Y018 DoorUnLock
门开锁
Y019 AirSourceOn
气源 ON
Y01A AirSourceOff
气源 OFF
Y01B
Y01C CoplanarityLed
浮脚测试检查 LED
Y01D PartsPickUpDes
元件吸取真空破坏
Y01E AirBlow
空气吹气
Y01F
