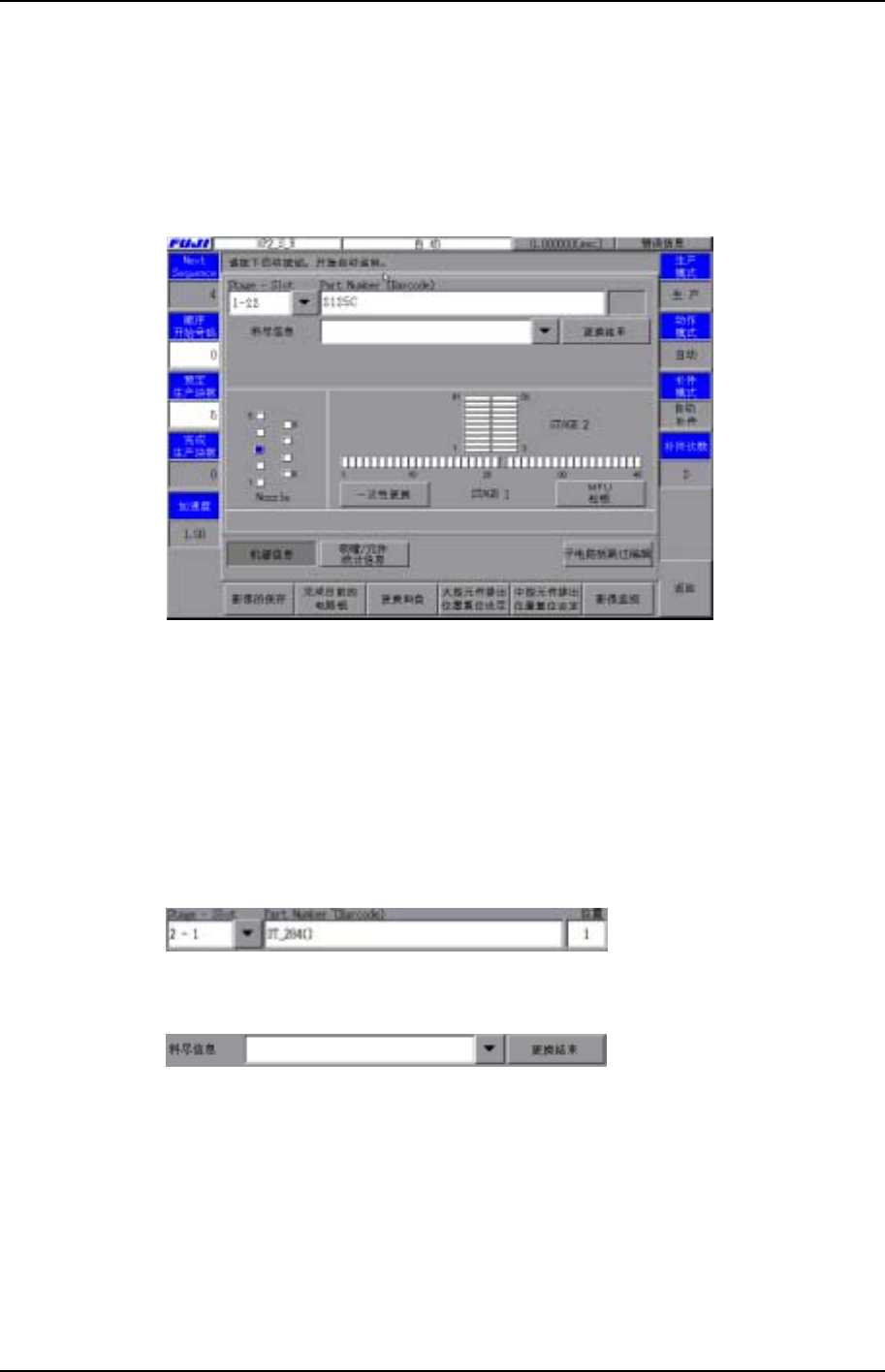

1.6 运转中的画面显示
在[主画面]上依次选择[生产]和[顺序]，使机器处于等待[启动]状态，选择[启动]按钮后
开始生产。显示如下画面。
(例如)
XP2S2033S
显示/编辑步骤说明
Next Sequence ：下一步要执行的顺序号。
Sequence 开始号 ：根据需要编辑开始顺序号。
预定生产 块数 ：根据需 要更改生产块数。
完成生产块数 ：完成生产的电路板块数。
加速度 ：伺服马达的加速度。
XP2S2241S
显示设定在生产程序中的平台/料站的信息。
XP2S2242S
显示机器判断为[料尽]的 Slot。
随着按下[更换 结束]，机器进入元件安装状态。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-21 XP-242E 系统手册

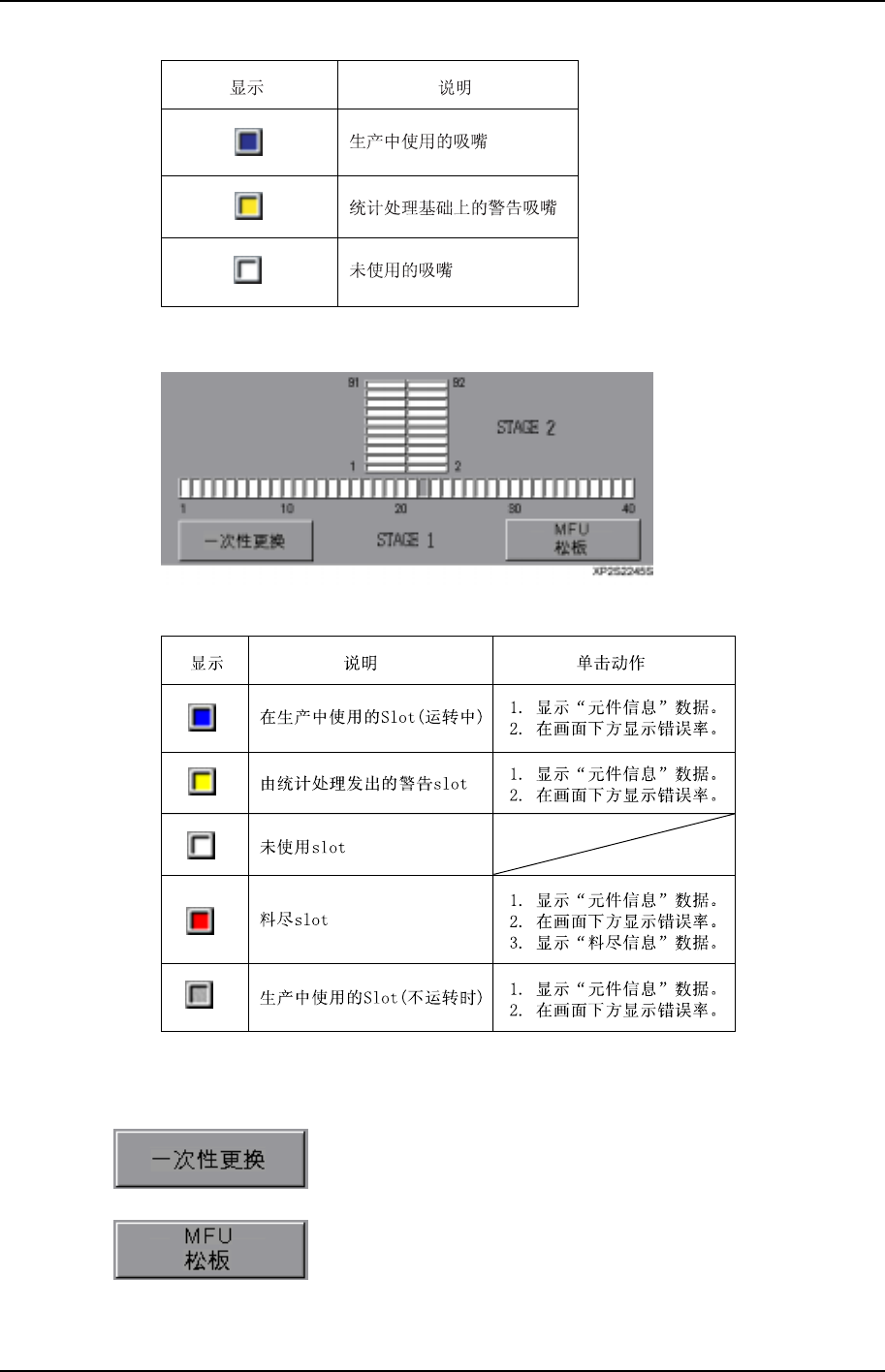

XP2S2243S
显示各吸嘴的状态。
显示供料平台
XP2S2244S
显示 Slot 的状态
选择此按键，使平台上所有 Slot 进入元件安装状态。
MFU 松板。
第 1 章 基本操作 第 2 部
XP-242E 系统手册 2-1-22 Edition1.0
机器信息
显示机器信息画面(自动生产初始画面)。
吸嘴/料站统计信息
显示吸嘴/料站统计信息画面。
子电路板跳过信息
显示不更改生产程序就能跳过任意的子电路板的编辑器。
大型元件排出位置复位设定
废弃到大型不良元件排放盘中的元件记录暂时被清除。
中型元件排出位置复位设定
废弃到中型不良元件排放盘中的元件记录暂时被清除。
影像监视
进行影像处理的监视。
1.7 完成目前的电路板
生产中的电路板(在主搬运轨道上)的生产结束后，在进入排出搬运轨道时可以使机器自
动停止的运转。
操作步骤
1. 在机器自动运转过程中，依次选择[自动]和[完成目前的电路板]。并 且、取消这个
功能时，请选择[完成目前的电路板]。
2. 生产中的电路板的生产结束后，在进入排出搬运轨道时机器会自动停止运转。
