第 1 部 第 1 章 机器
Edition 1.0 1-1-1 XP-242E 系统手册
1. 机器
1.1 开关类的使用方法
本机器采用触摸屏与按钮操作相结合的方式进行机器的控制。下面对在操作面板上的各种按
钮的作用进行说明。

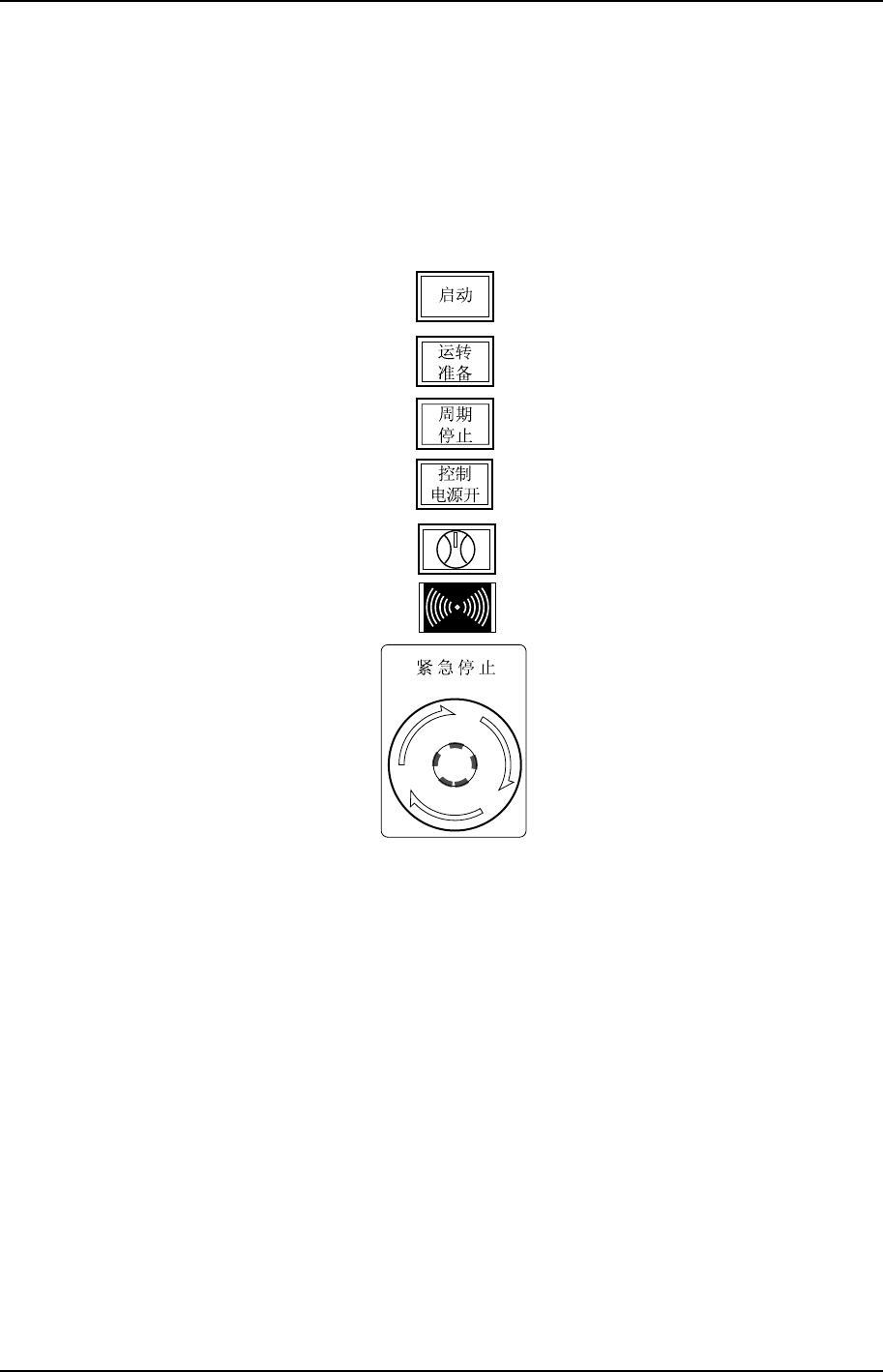

XP1S1001S
启动
按下此按钮后机器开始运转。此按钮只有当机器处于等待指令 (即启动呈闪烁状态) 时才有
效。
运转准备
按下此按钮后清除错误状态，并给伺服系统提供 200 V 电源。
周期停止
要使运转中的机器在这一动作周期结束后停止时使用。
与[紧急停止]按钮不同，即使按下[周期停止]按钮也不能切断 200 V 电源。另外，动作模式
为[暂停]时，生产过程处于暂时停止状态。
控制电源开
按下此按钮后机器接通电源，启动机器的控制软件。
第 1 章 机器 第 1 部
XP-242E 系统手册 1-1-2 Edition 1.0
Side 1/2 ENABLE/LOCK
可选择使用 Side 1 或 Side 2 中的某一侧来进行机器操作。如果机器某一侧按钮被设定在[锁
定]状态时，则不能按此按钮进行操作一侧的选择。
紧急停止
按下此按钮会切断动力电源并立即停止运行。因为此按钮是锁定式，必须顺时针旋转才可解
除锁定。
在操作机器之前，必须确认[紧急停止]按钮。[紧急停止]按钮除了在机器前面(参考前图)以外，
在机器的后面也有设置。请参考「安全指南」的第 5 章，确认机器上所有的[紧急停止]按钮
的位置。
第 1 部 第 1 章 机器
Edition 1.0 1-1-3 XP-242E 系统手册
1.2 触摸屏的阅读方法·使用方法
操作者可以使用机器前面的触摸屏向机器进行指令操作。在触摸屏上显示的各种画面上显示
出一系列的操作指令键，触摸指令键后显示与其指令相关的指令，在某些画面里，将操作指
令键按不同的指令群组分开进行显示。在此利用下面的插图对画面的各个部分进行说明。

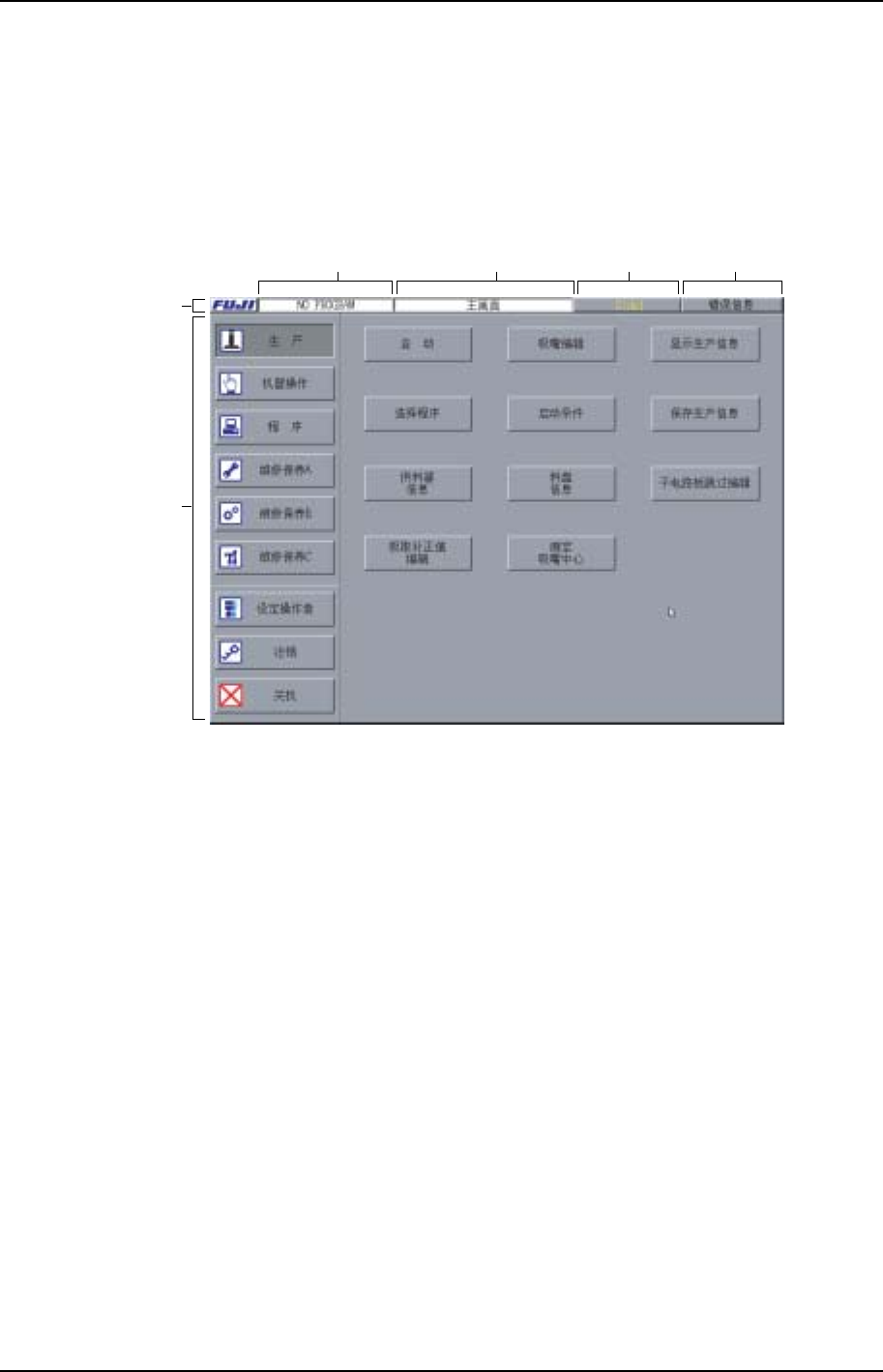

XP2S2135S
(A)
(F)
(B) (C) (D) (E)
标题栏
A：按下[FUJI]键后显示机器控制软件的版本信息。
B： 在此标题栏上显示当前运行中的生产程序名称。
Ｃ： 在此标题栏上显示当前画面的名称。
Ｄ： 在此标题栏上显示当前运行的电路板侧和周期时间等。
Ｅ： 如果影像处理出现了错误，则此键呈红色为有效。当显示为红色时按下此键，则回到
影像处理画面。并且，当为吸取错误等一般的错误时，出错时的画面正中央出现对话
框并显示出错误信息。
主菜单
F： 选择在各画面上主区域内的操作指令键后，可以进入到下一层的相关操作指令中去。
有关指令体系，请参照本手册的第 5 部。
