SYS-XP143-1.0S 3. 操作系统 XP-142E/143E 系统手册 91 调整画面 在元件影像处理中产生错误时， 重新执行产生错误的元件的影像处理 ，根据按阶段区分而 执行的结果，可以推断影像处理 在哪一个过程中发生了错误。 影像处理的过程 中，根据图形 匹配和 V ision Type 有引脚识别 (#100)、要素 识别 (#100)2 种。在 [ 调整 ] 画面上可以确认这些内容，显示出检查结果。 显示内容的说明 仅…
3. 操作系统 SYS-XP143-1.0S
90 XP-142E/143E 系统手册
操作按键的说明
在进行几个影像处理时显示。用这个按键切换影像处理。
重新执行影像处理。
停止重新进行影像处理。
删除在相机影像处理中所显示的查找线。
显示模板。
保存相机影像和跟踪数据。
设定跟踪位。
打开 [ 卡尺定位 ] 画面。( 定位点影像处理错误时 )
打开 [ 调整 ] 画面。( 元件影像处理错误时 )
关闭[错误信息]画面。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 91

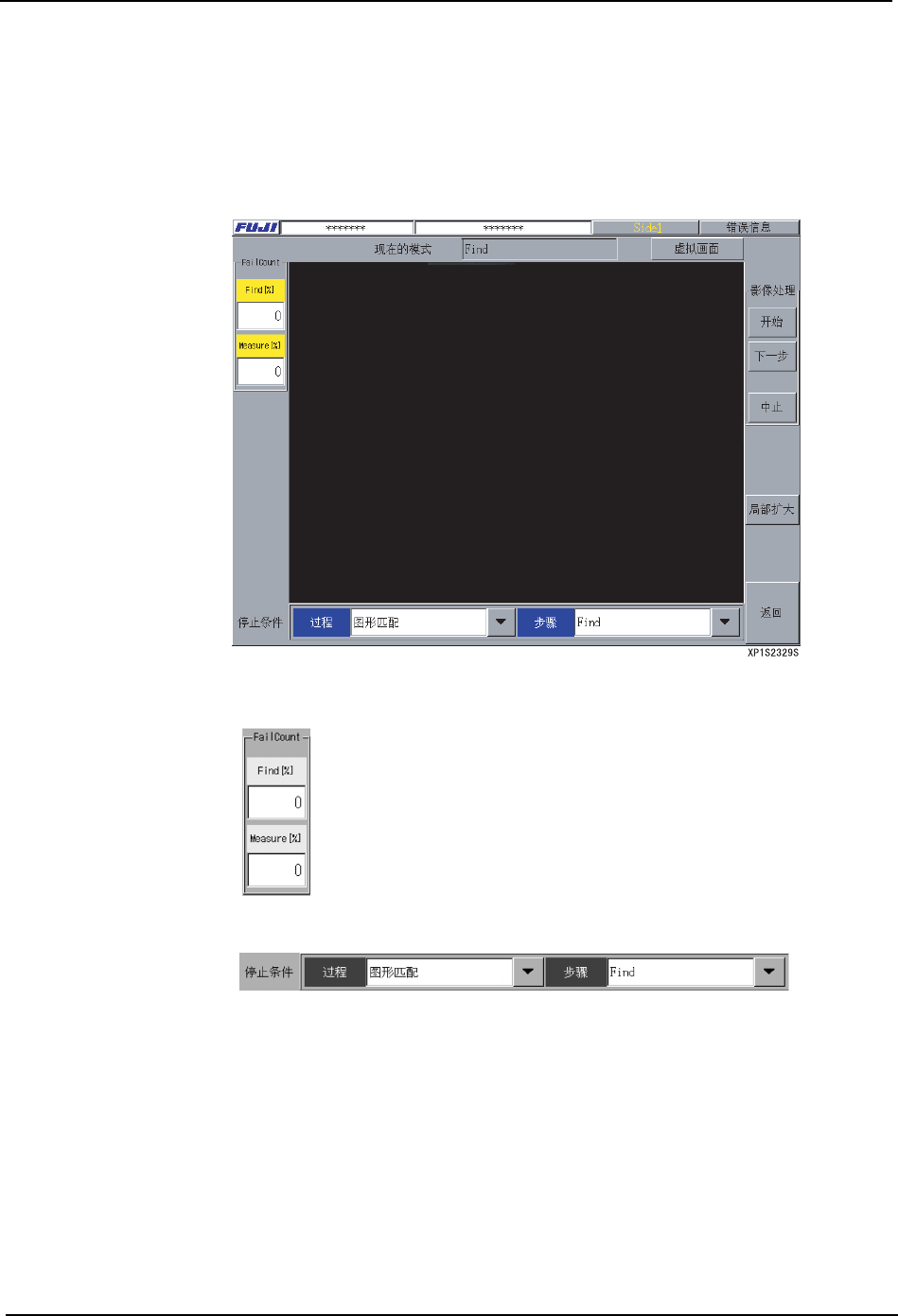

调整画面
在元件影像处理中产生错误时，重新执行产生错误的元件的影像处理，根据按阶段区分而
执行的结果，可以推断影像处理在哪一个过程中发生了错误。
影像处理的过程中，根据图形匹配和 Vision Type 有引脚识别 (#100)、要素识别 (#100)2
种。在 [ 调整 ] 画面上可以确认这些内容，显示出检查结果。
显示内容的说明
仅仅显示 Vision Type18。
「Find[%]」: 可以变更 Find 步骤的查找线的失败容许率 (%)。(
输入范围 :0 ～ 100)
「Measure[%]」: 可以变更 Measure 步骤的查找线的失败容许率
(%)。( 输入范围 :0 ～ 100)
注意 ) 在 「FailCount」区域上的失败容许率是用于调整的。不能保存在
硬盘中。编辑查找线时请用模板编辑进行。

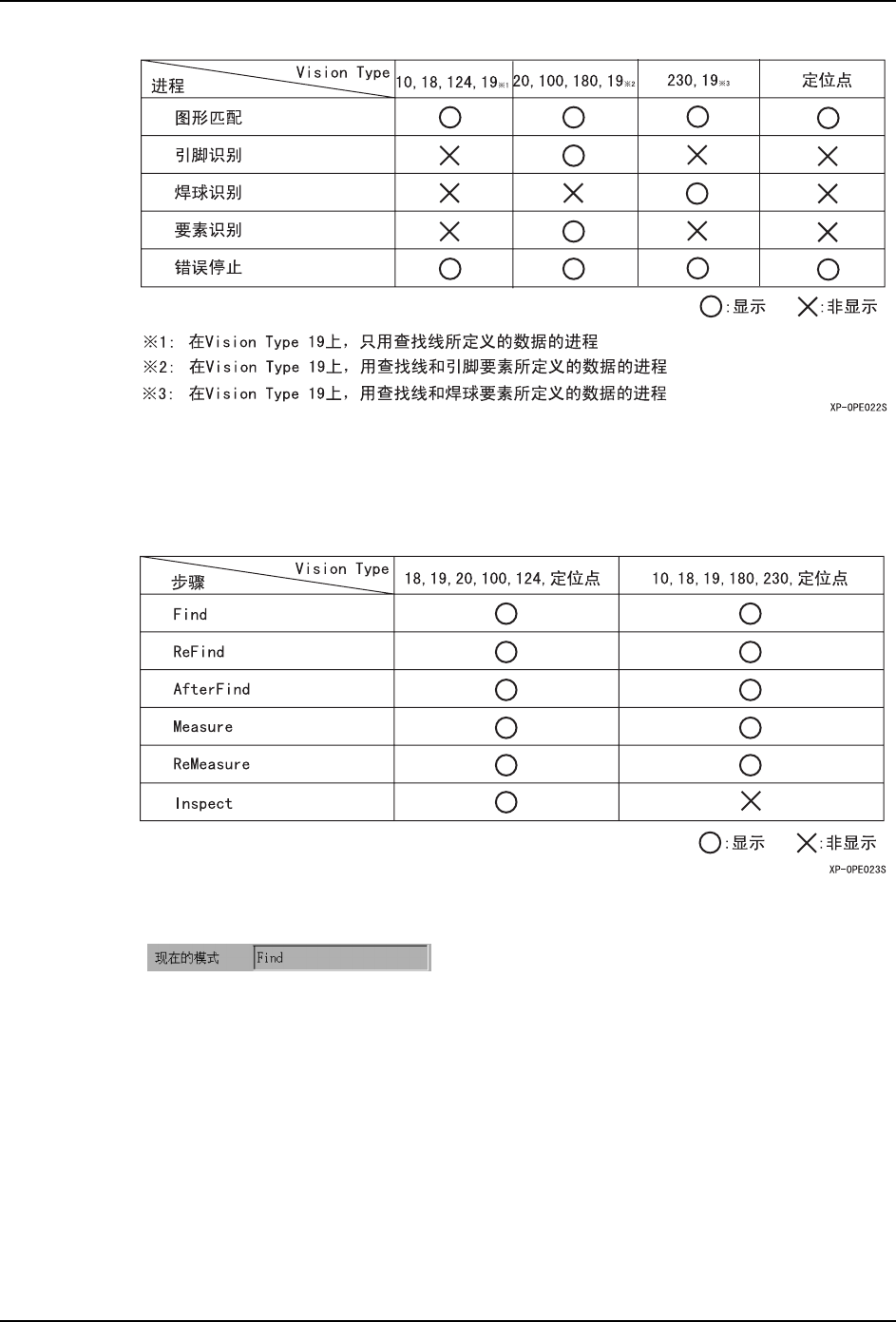

「进程」: 设定停止影像处理的进程。
图形匹配 : 在定位步骤上的任意位置停止。停止的步骤在右侧的区域设定。
引脚识别 : 按顺序 1 根根进行识别引脚。
要素识别 : 以要素为单位识别引脚或者焊球。
错误停止 : 在发生错误时停止。
3. 操作系统 SYS-XP143-1.0S
92 XP-142E/143E 系统手册
注意 ) Vision Type18、19 在有检查查找线的 Inspect 时可以选择。
「步骤」: 设定停止的步骤。只有在 「进程」设定为图形匹配时才可以进行以下的选
择。
Find、ReFind、AfterFind、Measure、ReMeasure、Inspect
显示现在的步骤。
