SYS-XP143-1.0S 5.MDW/PDW
XP-142E/143E 系统手册 293
（仅仅显示出 Vision Type19）
15.显示出 ［设定元件形状］对话框。设定元件主体与要素的关系。
要素在元件主
体的内侧：
像 Vision Type180、230 的对象元件一样，请在编辑元件内
侧的元件时选择要素。另外，关于元件主体颜色请选择是
黑色元件还是白色元件。一般地，白色元件以 BGA 元件为
对象。
要素在元件主
体的内侧：
像 Vision Type100 的对象元件一样，请在编辑元件内侧的
元件时选择要素。
5.MDW/PDW SYS-XP143-1.0S
294 XP-142E/143E 系统手册
（仅仅在用 Vision Type19 的 [ 设定元件形状 ] 选择 [ 要素在元件的内侧 ] 的白色主体时显
示）

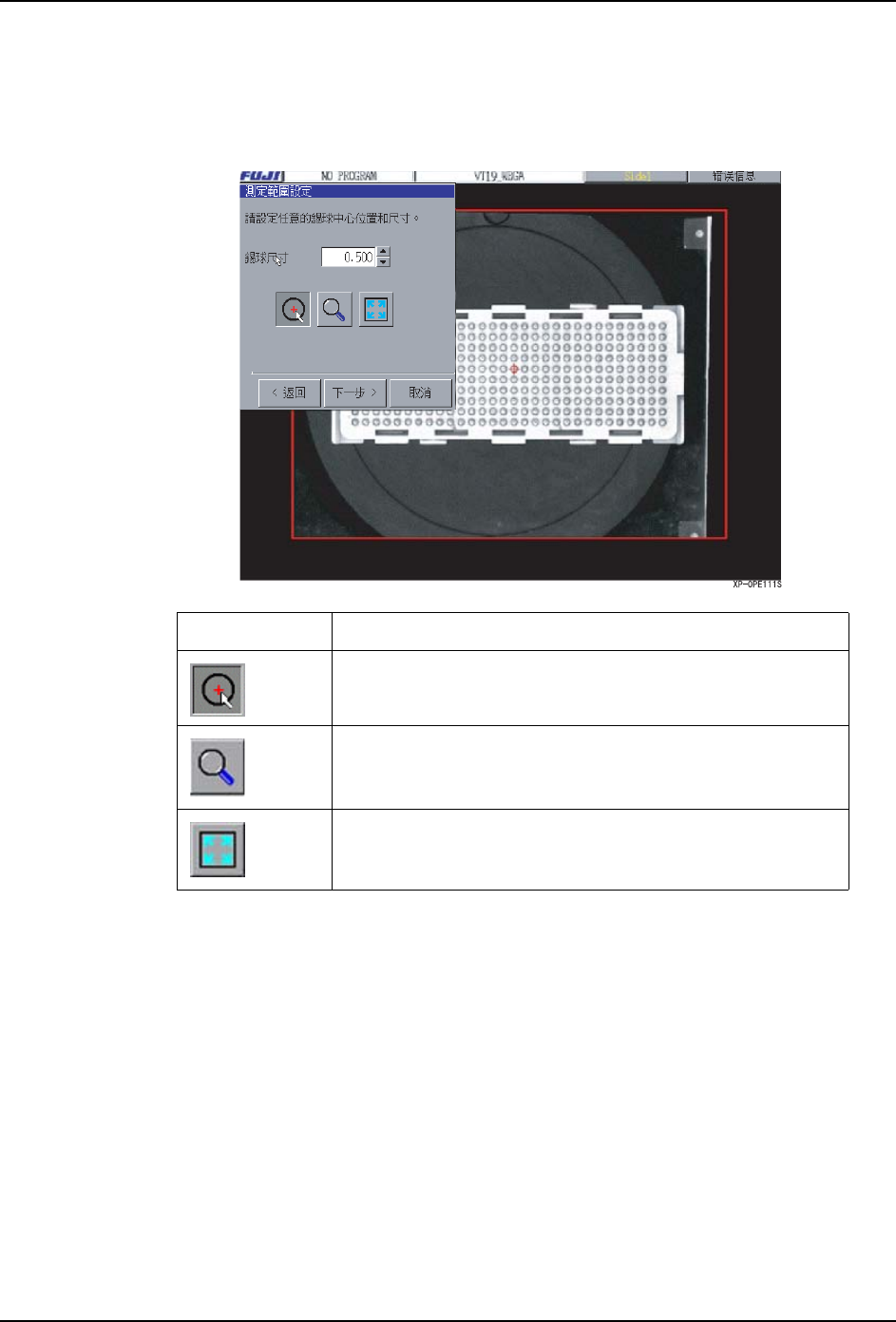

16.显示出 [ 设定测定范围 ] 对话框。
元件主体颜色是白色时，为了取得元件主体的亮度设定测定位置和锡球直径。
17.按下 [ 下一步 ] 按键后，移动到 [BodyGain 设定 ]。
锡球尺寸 指定测定位置的锡球直径。
用鼠标单击想象的元件亮度的位置。
将影像用扩大 / 缩小显示。在画面上，左击鼠标为扩大、
右击鼠标为缩小。另外，将单击的位置显示在画面的中心。
用画面的初始倍率显示影像。
SYS-XP143-1.0S 5.MDW/PDW
XP-142E/143E 系统手册 295
（仅仅在 Vision Type19、180、230 时显示）
18.显示出 [BodyGian 设定 ] 对话框。
用▲▼按键可以变更 Gian 的数值。（范围：0.00 ～ 255.00）
将 BlackMask 值在阈值中影像的对比度即时更新。
按下 [ 下一步 ] 后，移动到确认编辑画面上。
19.显示出 [ 编辑画面确认 ] 对话框。进行移动到模板编辑的步骤地确认。按下 [OK] 按键
后移动到模板编辑画面。
