SYS-XP143-1.0S 3. 操作系统 XP-142E/143E 系统手册 87 5. 按下错误画面的 [ 返回 ] 按键时，显示出是否进行重新 测定的确认对话框。 [ 重新试行 ] 按键 : 将测定结果复位后重新进行 测定。 [ 取消 ] 按键 : 结束测定 （此时不进行失败的料站的吸取位置补正） 。
3. 操作系统 SYS-XP143-1.0S
86 XP-142E/143E 系统手册
4. 测定结果显示在 [ 测定吸取位置 ] 画面的料站部分。

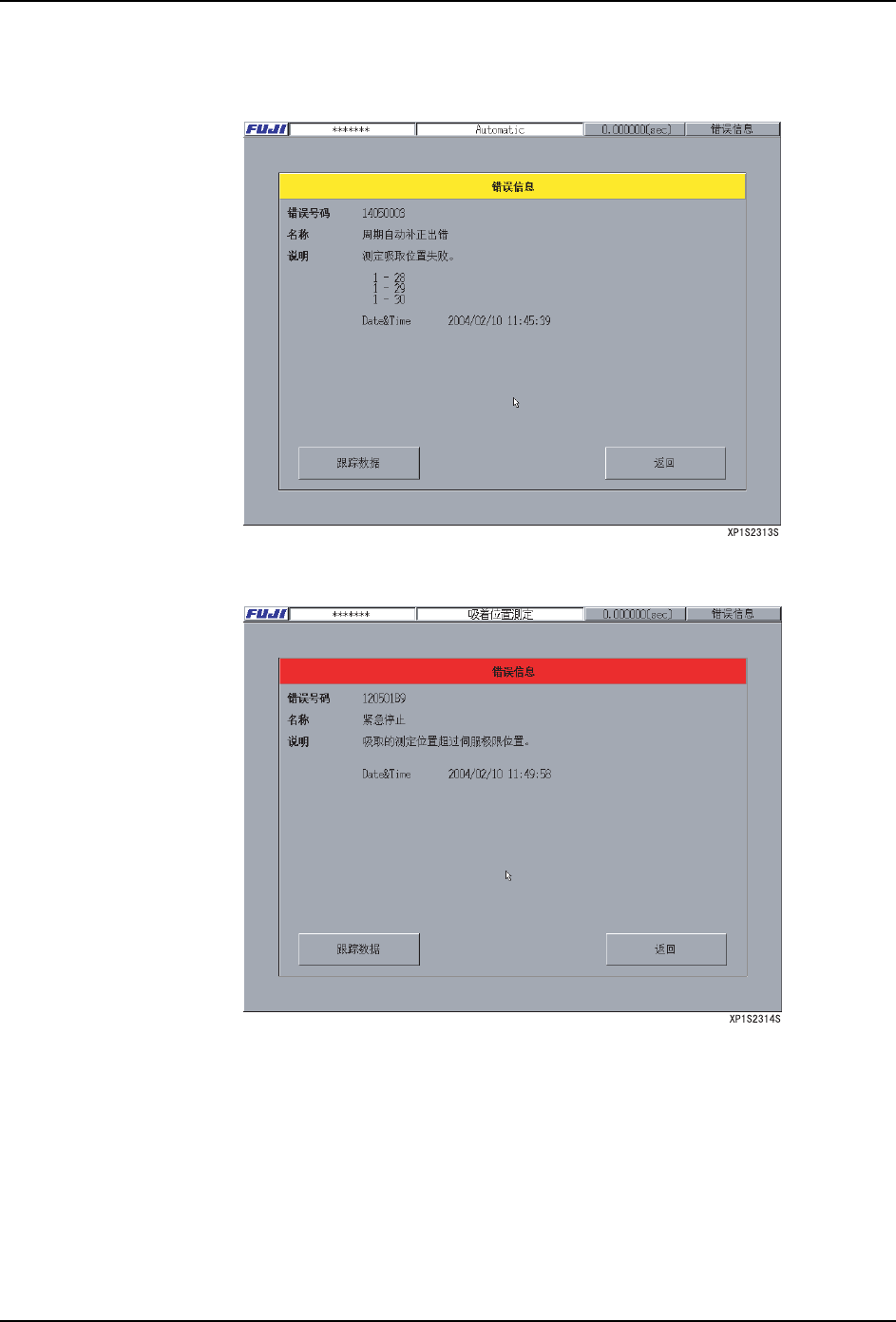

测定失败时显示出以下的错误画面。
备注 ) 最大只能显示 5 个失败的料站。
备注 ) 定位相机的行程不足时变为紧急停止模式。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 87

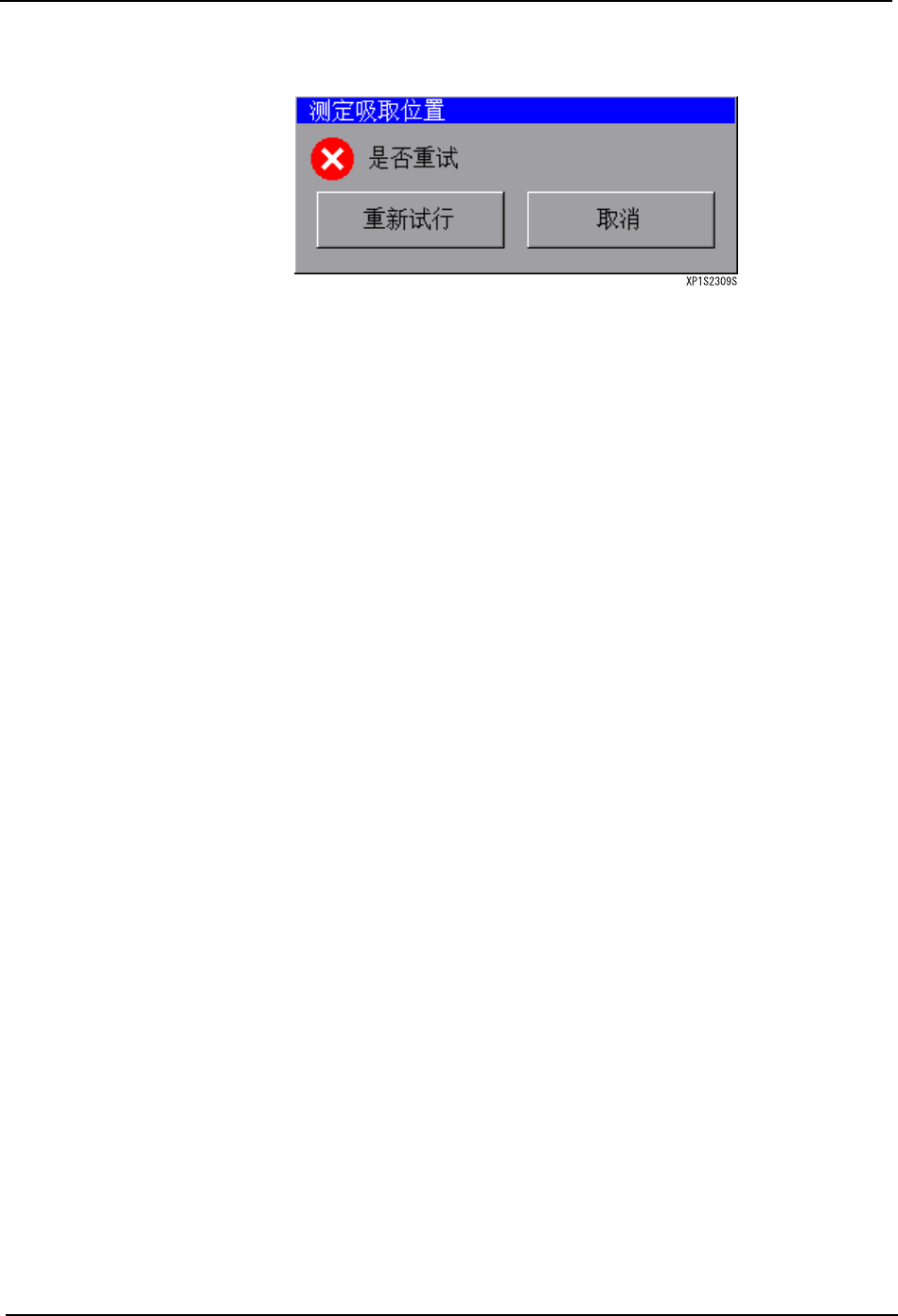

5. 按下错误画面的 [ 返回 ] 按键时，显示出是否进行重新测定的确认对话框。
[ 重新试行 ] 按键 : 将测定结果复位后重新进行测定。
[ 取消 ] 按键 : 结束测定 （此时不进行失败的料站的吸取位置补正）。
3. 操作系统 SYS-XP143-1.0S
88 XP-142E/143E 系统手册
3.5 生产的停止和重新开始
3.5.1 周期停止和重新开始
·按下 [ 周期循环停止 ] 按键，结束。现在动作中的周期循环后停止运转。即使停
止周期循环也不切断 200V 电源。
·重新开始运转时，请按下 [ 启动 ] 按钮。
3.5.2 料尽后料站的补充
自动生产中发生了 「料尽」或者 「影像处理错误」等问题时，显示出错误信息画面。关闭
错误信息画面后，进行料尽料站的补充 ( 料站检查 ) 后，可以重新开始自动运转。另外，
料站检查指的是选择运转中的画面显示内的 [ 更换完成 ]、[ 一次性更换完成 ] 按键后元件
设定的状态。
运行料站检查的条件可由固有值 “_DeviceSetChkUse”设定。
0： 不进行料站检查。关闭错误画面后，所有料站自动进入元件安装状态。
1、2： 只有发生料尽、吸取错误的料站才需要进行料站检查。发生影像处理错误的
料站会自动进入元件安装状态。
3： 发生料尽、吸取错误、画像处理错误的料站全部需要进行料站检查。
