SYS-XP143-1.0S 5.MDW/PDW
XP-142E/143E 系统手册 337
由全自动输入模式输入
请使用在元件主体的一边上只存在一个要素的元件。
1. 按下下图。由影像处理自动生成引脚要素。
2. 有必要时再次进行卡尺测定，进行元件影像的位置或者倾斜度的补正。
由自动输入模式输入
1. 按下下图。进入引脚要素自动输入模式。
显示出 [Automatic Input] 对话框。
2. 用 [Side No.] 按键指定输入的引脚方向。
设定要素框 （围住锡球的框）的显示 / 非显示。
仅仅在按下按键的期间，消除编辑中的元件的显示。
使用设定的外形尺寸，从影像识别求出元件的中心位置。
显示菜单按键或者编辑操作的帮助画面。
进行数据检查，OK 时从编辑画面进入到下一个向导。
5.MDW/PDW SYS-XP143-1.0S
338 XP-142E/143E 系统手册

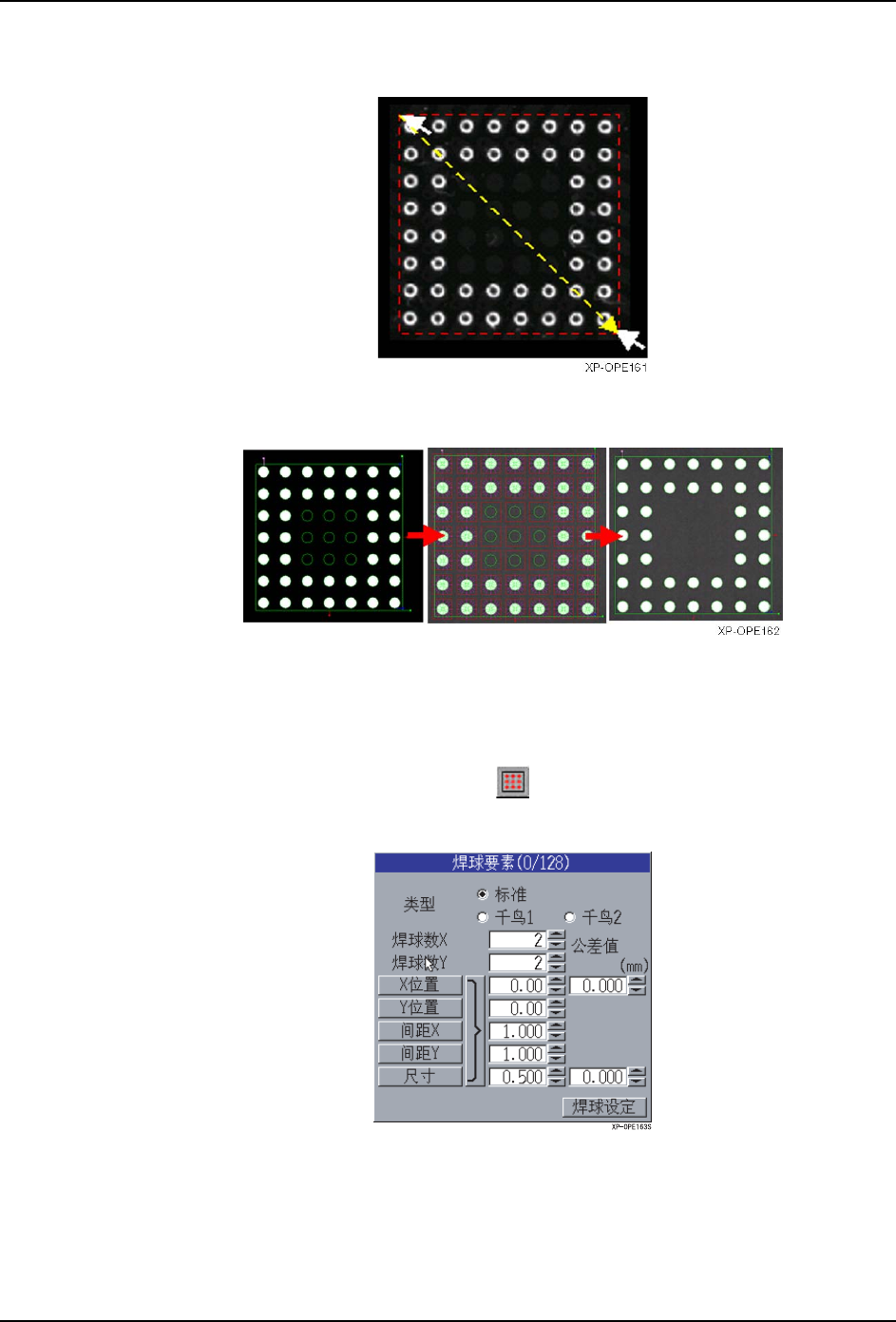

3. 在元件影像的引脚上用鼠标斜向拖动。
4. 在作成的矩形内用拖动识别引脚，自动生成要素。
5. 有必要时再次进行卡尺测定，进行元件影像的位置或者倾斜度的补正。
由要素手柄进行手工输入
1. 按下下图，进入锡球要素模式。显示出 [ 锡球要素 ] 对话框。
锡球要素最大可以注册 128 个。注册数显示在对话框的标题部分。
·种类： 指定要素的种类。
SYS-XP143-1.0S 5.MDW/PDW
XP-142E/143E 系统手册 339
·锡球数X/锡球数X 将锡球数在X方向、Y方向上输入。（0～128）
·X 位置，Y 位置 : 将要素的中心坐标以从元件中心开始到 X、Y 坐标的距离输入。
（-99.99 ～ 99.99mm）
·间距 X/ 间距 Y: 输入锡球的间隔。（0.000 ～ 99.999mm）
·尺寸： 输入锡球的尺寸。（0.000 ～ 99.999mm）
