Gain of Contrast Offset
是指补正影像对比度的设定。(0 ～ 255.00)
影像不够鲜亮时可通过增大这个值来提高影像处理中的识别率。设定值为 0 时，待处理的
影像的对比度为原始值。
初始设定值 :1.00
注意 ) Vision Type10、180、230 时不使用。
Body Gain of Contrast
是要素存在于元件主体的内侧的元件，在亮度不鲜明时可以补正影像的对比度的设定。(0
～ 255.00)
只有在 Vision Type10、180、230 时支持。
在亮度不鲜明时，将此值加大后可以提高影像处理的识别率。设定值为 0 的时候，不进行
对比度补正。
SYS-XP143-1.0S 4. 机器生产程序
XP-142E/143E 系统手册 241
Packaging 编辑
Packaging 编辑是设定供料器、料盘等元件供应媒体的编辑器。
操作键说明
项目检查是搜索并显示指定的数据名称。选择黑色下拉键显示分类目录，也可以直接从键
盘输入数据名称来搜索。选择 [ 下一步搜索 ] 键以从上至下的方向进行搜索。
显示用编辑器打开的生产程序中使用的元件的 Package 一览表。
确认信息确认后，将 Package 保存进 Library。
读入保存在 Library 中的 Package。
清除设定的数据。
显示出将 Package 数据可以用 1 个画面编辑的编辑画面。
显示出将 Package 数据可以全部编辑的一览表型的画面。
4. 机器生产程序 SYS-XP143-1.0S
242 XP-142E/143E 系统手册
项目说明
Packaging Name
指定 Packaging Name。最大为不得超过 30 个字符的字符串。
注意 ) 有定位点名不能使用的字符。详细请参考 「第 3 部 第 1 章 1.3 输入禁止字符」。
Packaging Type

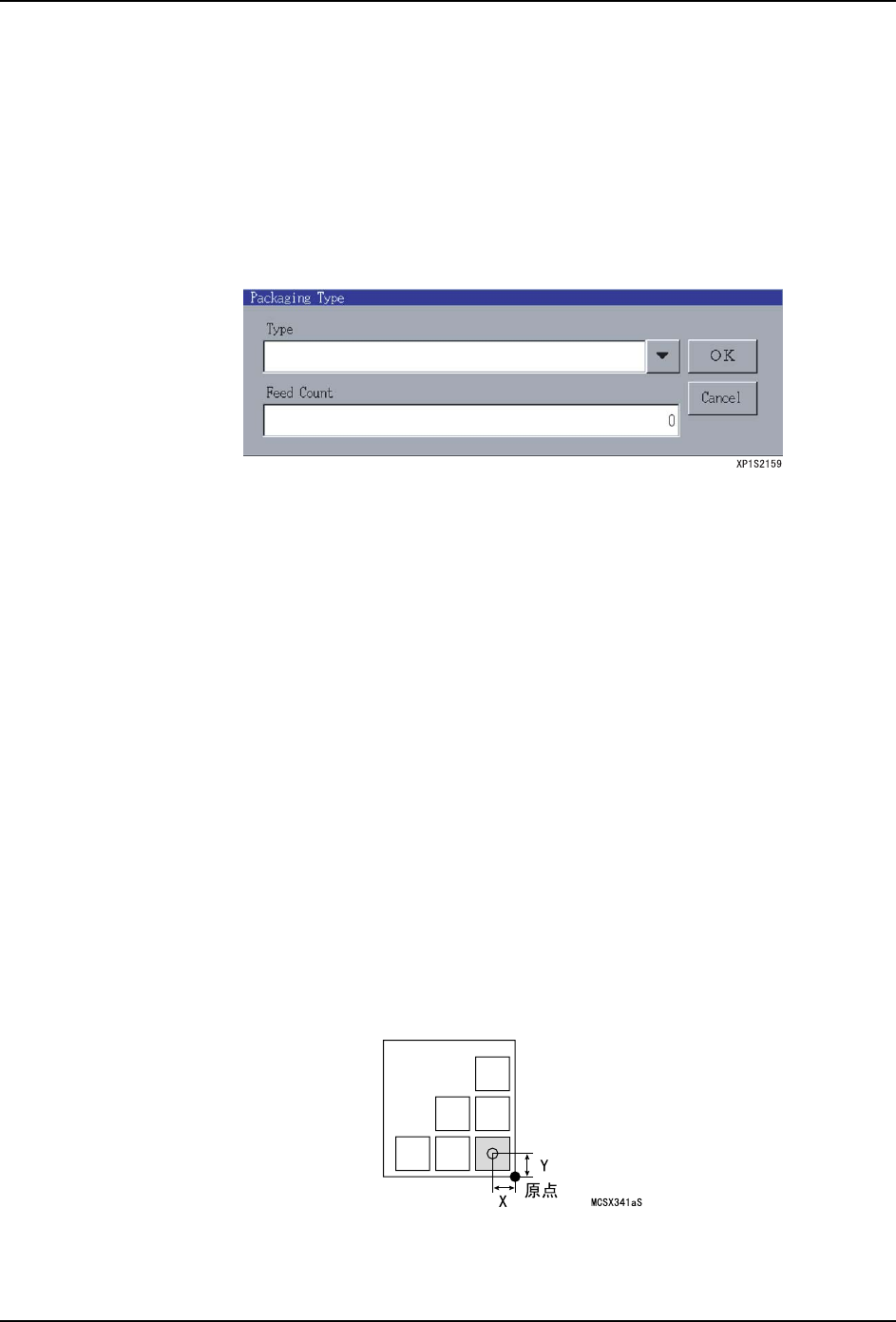

单击这个字段显示以下窗口。请单击 [ ▼ ]、从下拉式菜单中选择供应元件的使用项目。
请在 Feed Count 中指定送料次数。
Tape Width
料带宽度 (0mm ～ 255mm)
Feed Pitch
设定输送料带的距离。(2mm ～ 100mm)
以下的项目只有在单料盘平台 （选项）贴装时显示。
Tray Length
请输入在安装使用的料盘的方向上从 Side 看的时候的 X 方向的长度。(0.00mm ～
350.00mm)
Tray Width
请输入在安装使用的料盘的方向上从 Side 看的时候的 Y 方向的长度。(0.00mm ～
350.00mm)
Tray Thickness
料盘自动排出时，请输入料盘厚度 (4mm 以上 )。(0.00mm ～ 8.0mm)
Tray First Pickup Position X
请输入从料盘原点 ( 已装载的状态下从 Side1 视角观察在料盘的右下角 ) 吸取第 1 个元件
的坐标 X 方向的长度。(-250.00mm ～ 0.00mm)
Tray First Pickup Position Y
请输入从料盘原点 ( 已装载的状态下从 Side1 视角观察在料盘的右下角 ) 吸取第 1 个元件
