SYS-XP143-1.0S 3. 操作系统 XP-142E/143E 系统手册 65 3.3.7 元件自动吸取修正量 由于元件的位置或者吸嘴的弯曲 等各种各样的原因，在吸取元件时吸 嘴并不一定吸取元件 中心。为了防止这种吸取元件的 偏移，使用元件的吸取位置对 X、Y 轴方向进行自动调整的 功能。 元件数据的 「Pick-up Auto Offset」项目 设定为 「0:YES」时，根据影像处理的结果计算 出吸取位置的偏移量，自动补正 …
3. 操作系统 SYS-XP143-1.0S
64 XP-142E/143E 系统手册
3. 按下 [ 详细信息 ] 按键，可以更进一步地显示详细的供料器的信息。在此也可以进行机
器上的跳过。
项目说明
Feeder Type: 按键的 「N」「MF」「M1」「M2」表示供料器的种类，每次按下时进行
切换。用指定的供料器的设定进行元件的吸取动作。
N : 为马达供料器以外的供料器
MF:Feed Pitch 的数值已经设定时 ( 贴装时间变得更快 )
M1: 元件的凹槽间距小于 36mm 时
M2: 元件的凹槽间距大于 36mm 时
另外，在切换程序时，元件号名被变更，其供料器的 「MF」/ 「M1」
/ 「M2」的设定被取消，返回到 「N」。
Feeder Pitch: 显示出 Feeder Pitch 的数值。[Feeder Type] 按钮处于 「MF」时可以
输入。
Next Slot: 显示出在 [ 编辑器 ] 的[ 供料器安装 ] 编辑画面上安装的次料站。
使用数 /Panel: 显示出每块电路板的使用数。
供料器跳过: 显示出在生产中使用的所有料站 （包含次料站）的供料器的状态，可
以进行跳过设定。
选择原始料站后，可以将其料站的次料站进行同样的设定。
原始料站、次料站的循环全部为机上跳过时，选择其料站的顺序变为
跳过。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 65
3.3.7 元件自动吸取修正量
由于元件的位置或者吸嘴的弯曲等各种各样的原因，在吸取元件时吸嘴并不一定吸取元件
中心。为了防止这种吸取元件的偏移，使用元件的吸取位置对 X、Y 轴方向进行自动调整的
功能。
元件数据的 「Pick-up Auto Offset」项目设定为 「0:YES」时，根据影像处理的结果计算
出吸取位置的偏移量，自动补正在其元件以后吸取的同类型的元件的位置。
吸取补正值编辑

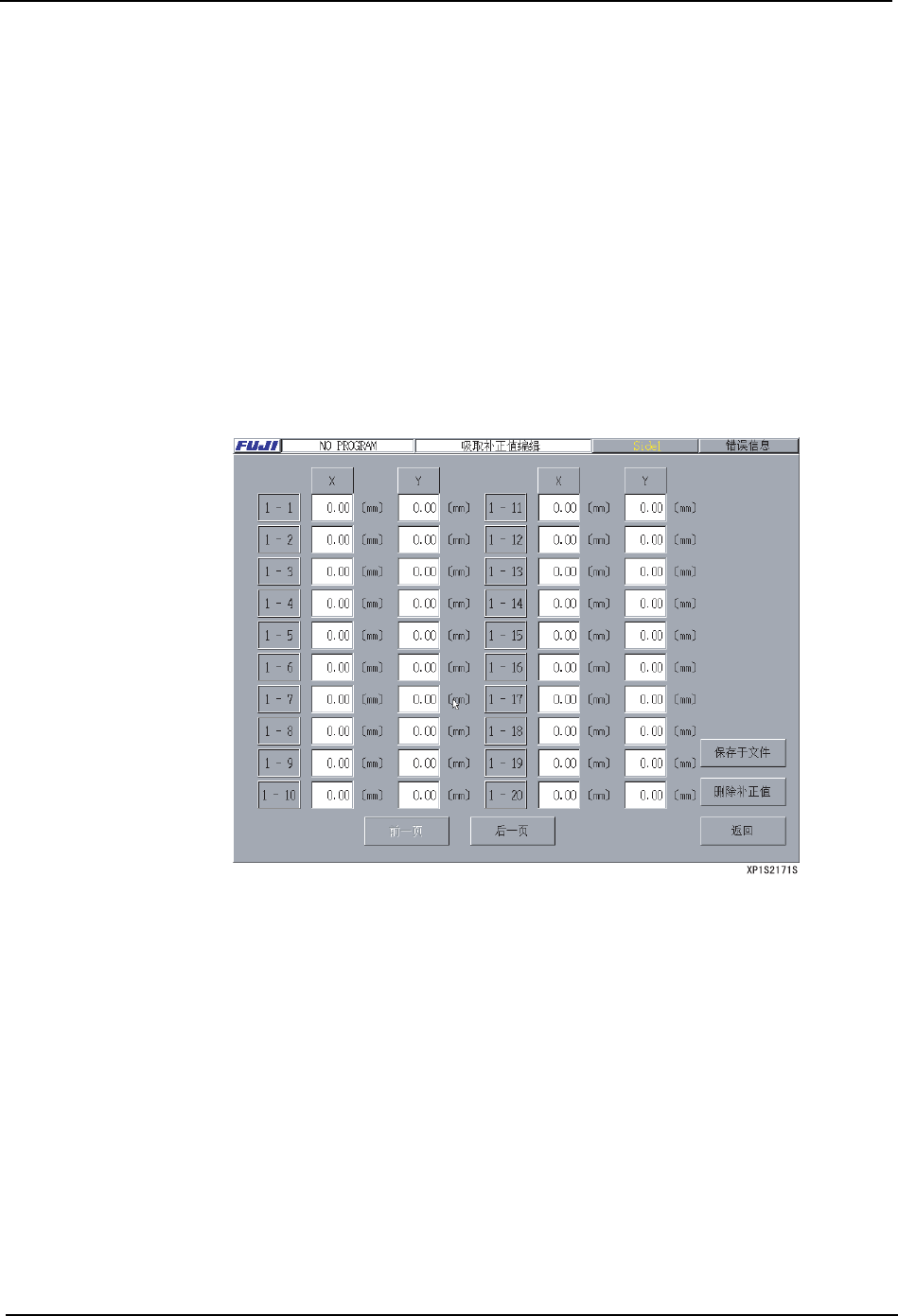

使用吸取补正值编辑器，可以参考、编辑吸取位置补正量。选择 [ 生产 ]、[ 吸取补正值编
辑 ]，显示出 [ 吸取补正值编辑 ] 画面。在 [ 吸取补正值编辑 ] 上可以参考、编辑吸取位
置补正量。
注意 ) 在平台 / 料站号前显示出 「*」记号的料站表示设定为料带宽度 8mm 的马达供料器。料带宽度
设定为 8mm 的马达供料器时，吸取位置向 X 方向进行 -2.0mm 修正。进行初期化，所有的值为
0 时，请将有 「*」记号的料站向 X 方向修正 -2.0mm。
[ 文件保存 ] 按键 : 将所有的吸取补正值以 Excel 图表的形式写入。
注意 ) 在软盘内已经存在补正值时，确认覆盖。
在软盘内已经存在的补正值的文件属于只读时，显示出属于只读的错误。
使用吸取点自动补正功能时的注意点
请不要在吸取位置不处于正规吸取位置时使用吸取点自动补正功能。( 不要将元件数据的
「Pick-up Auto Offset」项目设定为 「0:YES」)
[ 删除补正值 ] 按键 : 将所有的吸取补正值进行初期化。( 将所有值定为 0)
选择这个按钮在进行初期化以前显示出确认信息。
[ 前一页 ] 按键 : 将页数前翻一页。
[ 后一页 ] 按键 : 将页数后翻一页。
[ 返回 ] 按键 : 关闭 [ 吸取补正值编辑 ] 画面。选择这个按钮时显示出补正值
的保存确认对话框，保存吸取补正值。
3. 操作系统 SYS-XP143-1.0S
66 XP-142E/143E 系统手册
吸取位置与原来位置有偏差时使吸取点自动补正功能有效后，渐渐地吸取从期待的位置开
始离开的位置。作为吸取点自动补正功能的作用，从机器认为最合适的位置吸取元件，将
在 [ 吸取补正值编辑 ] 中设定的值渐渐自动地改写。

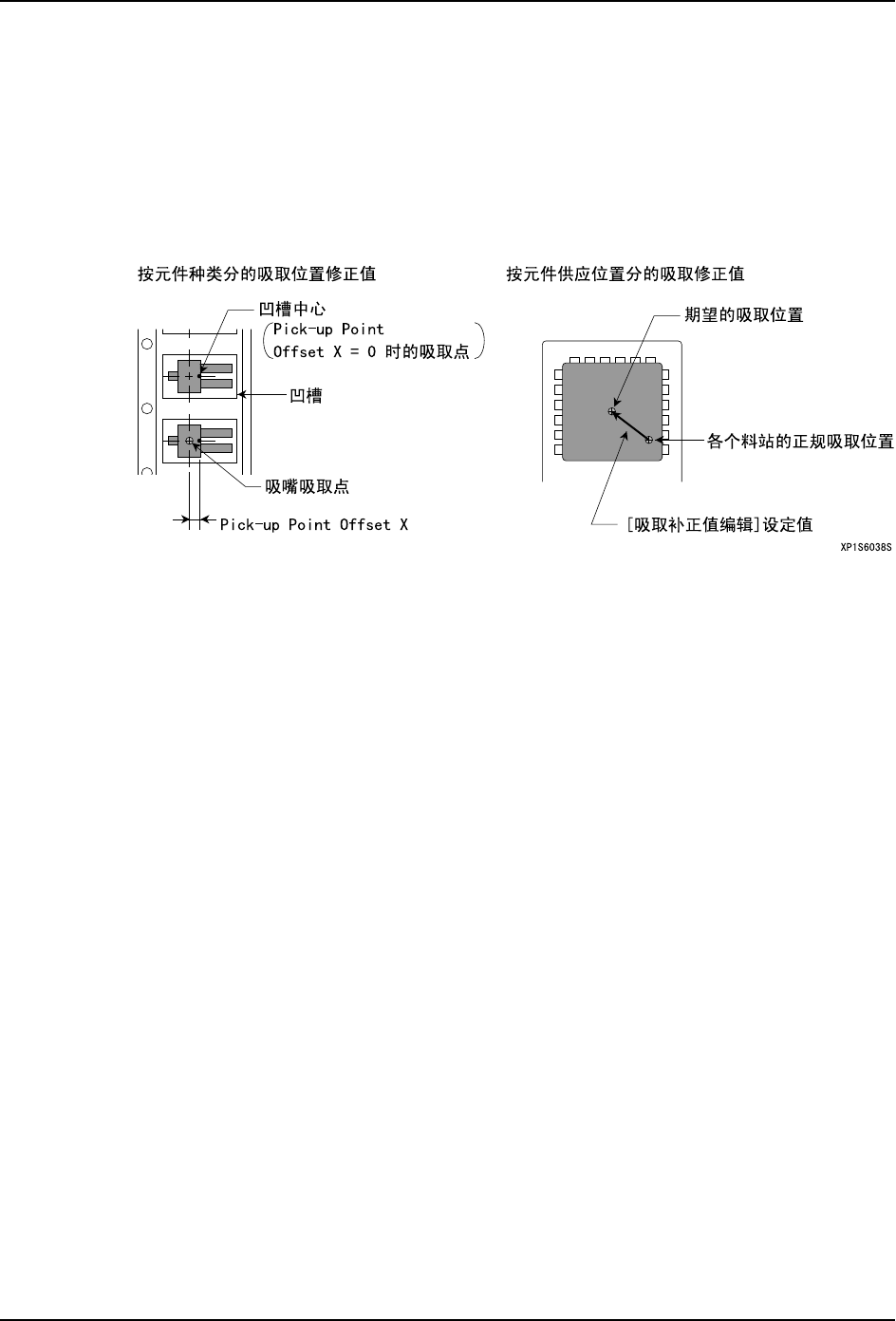

注意 ) 机器从供料器 / 料盘吸取元件时，故意将吸取位置修正的方法有以下 2 种，各自的作用不同。
1. 由元件数据的 「Pick-up Point Offset X/Y」设定 : 吸取位置不在凹槽 ( 元件 ) 中心时使用。
2. 吸取补正位置编辑」设定 : 凹槽 ( 元件 ) 中心不在原来的吸取位置 ( 各个料站的正规吸取位置 )
中心时使用。
