3. 操作系统 SYS-XP143-1.0S
70 XP-142E/143E 系统手册
微动速度的变更
尽管在实行微动操作时，通常以低速移动轴，但为了调整等原因要改变微动速度时可以进
行此操作。
操作步骤
1. 在 [ 主画面 ] 上，选择 [ 维修保养 A]、[JOG] 键。
2. 选择伺服轴选项 [ ▼ ]，选择要设定的轴。
3. 在 [ 速度 ] 项上选择 [>]、[>>]、[>>>]、[>>>>] 键，选择速度。
微动移动量的变更
尽管在实行微动操作时，通常连续移动轴，但为了调整等原因要改变移动量时可以进行此
操作。
操作步骤
1. 打开 [ 主画面 ]，选择 [ 维修保养 A]、[JOG] 键显示画面。
2. 选择伺服轴选项 [ ▼ ]，选择要设定的轴。
3. 在 [ 移动量 ] 项目上选择 [1 μ m]、[0.01mm]、[0.1mm]、[1mm] 微动的移动量，以此选
定微动量。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 71
3.4 生产的开始
3.4.1 启动条件的确认
为了能够在机器上进行自动运转，必须满足启动条件。启动条件的检查请按以下步骤进
行。
操作步骤

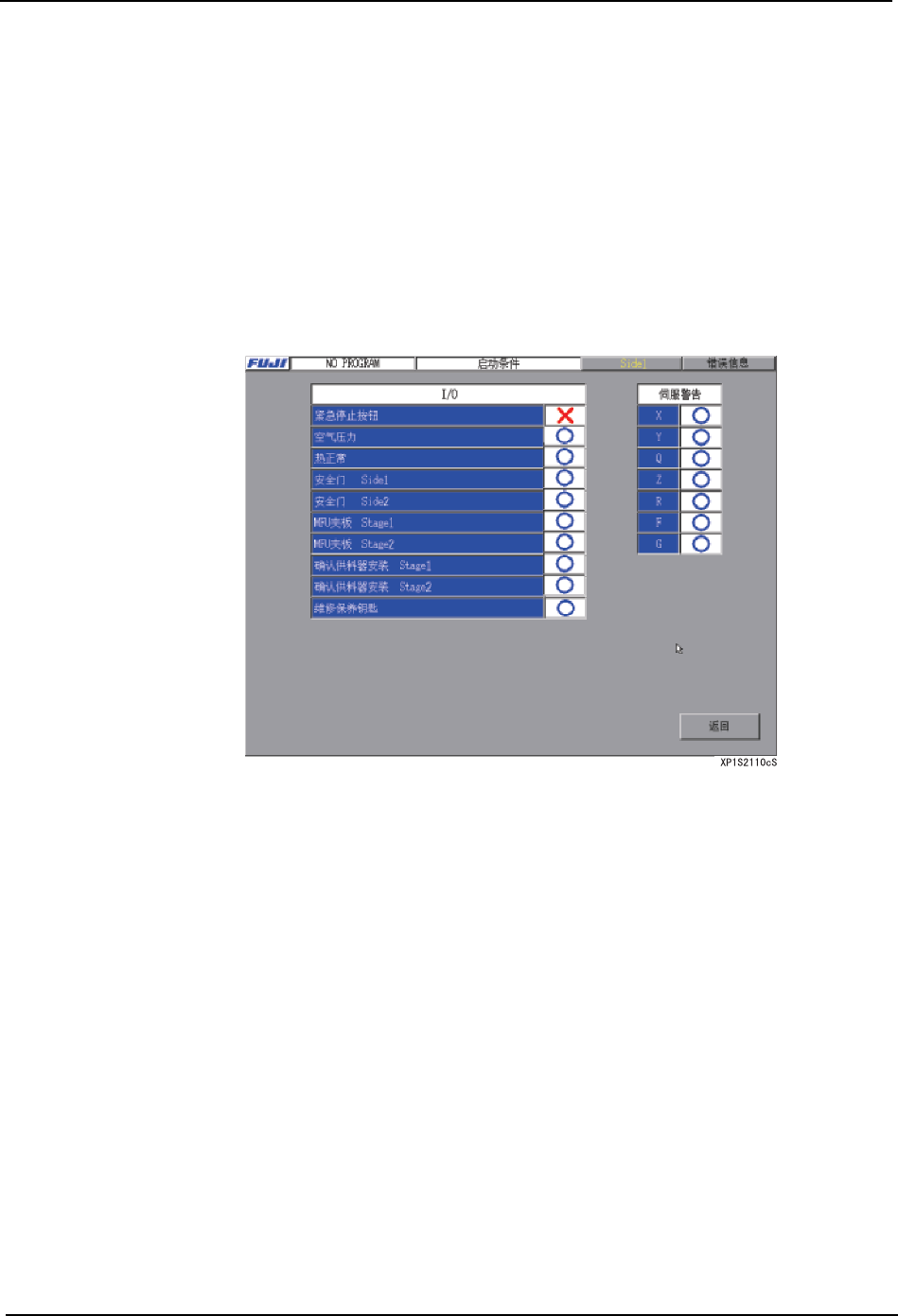

1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 启动条件 ]，显示出 [ 启动条件 ] 画面。显示出 「×」
的时候不能启动，请将 「×」复原到 「○」。
备注 ) [ 运转准备 ] 按键在灯灭 ( 启动条件不满足 ) 时，按下 [ 运转准备 ] 按键后，在按下的期间显
示出 [ 启动条件 ]。
2. 恢复 「×」的启动条件。
「紧急停止 PB」: 将 [ 紧急停止 ] 按钮按顺时针方向旋转解除锁定。
「空气压力」: 请确认空气的供应压力，有必要时进行调整。
「热正常」: 请确认温度保险丝是否切断。切断时请参考机械手册进
行保险丝的更换。
「安全门 Side1」: 请关闭 SIDE1 侧的安全门以及 L 型安全盖罩。
「安全门 Side2」: 请关闭 SIDE2 侧的安全门以及 L 型安全盖罩。
「MFU 夹板 平台 1」: 请将 Stage1 侧的 MFU 锁定。
「MFU 夹板 平台 2」: 请将 Stage2 侧的 MFU 锁定。
「确认供料器安装 平台 1」: 请确认 Stage1 侧的供料器是否翘起。
「确认供料器安装 平台 2」: 请确认 Stage2 侧的供料器是否翘起。
「维修保养键」: 请确认维修保养键是否处于插入的状态下。
「伺服蜂鸣器」: 请重新启动机器。
3. 操作系统 SYS-XP143-1.0S
72 XP-142E/143E 系统手册
机器硬盘剩余量的确认
在 [ 主画面 ] 上选择 [ 生产 ]、按下 [ 自动 ] 按键后机器检查硬盘的剩余量。硬盘最低少
于 2MB 的空余时，机器不能开始生产。

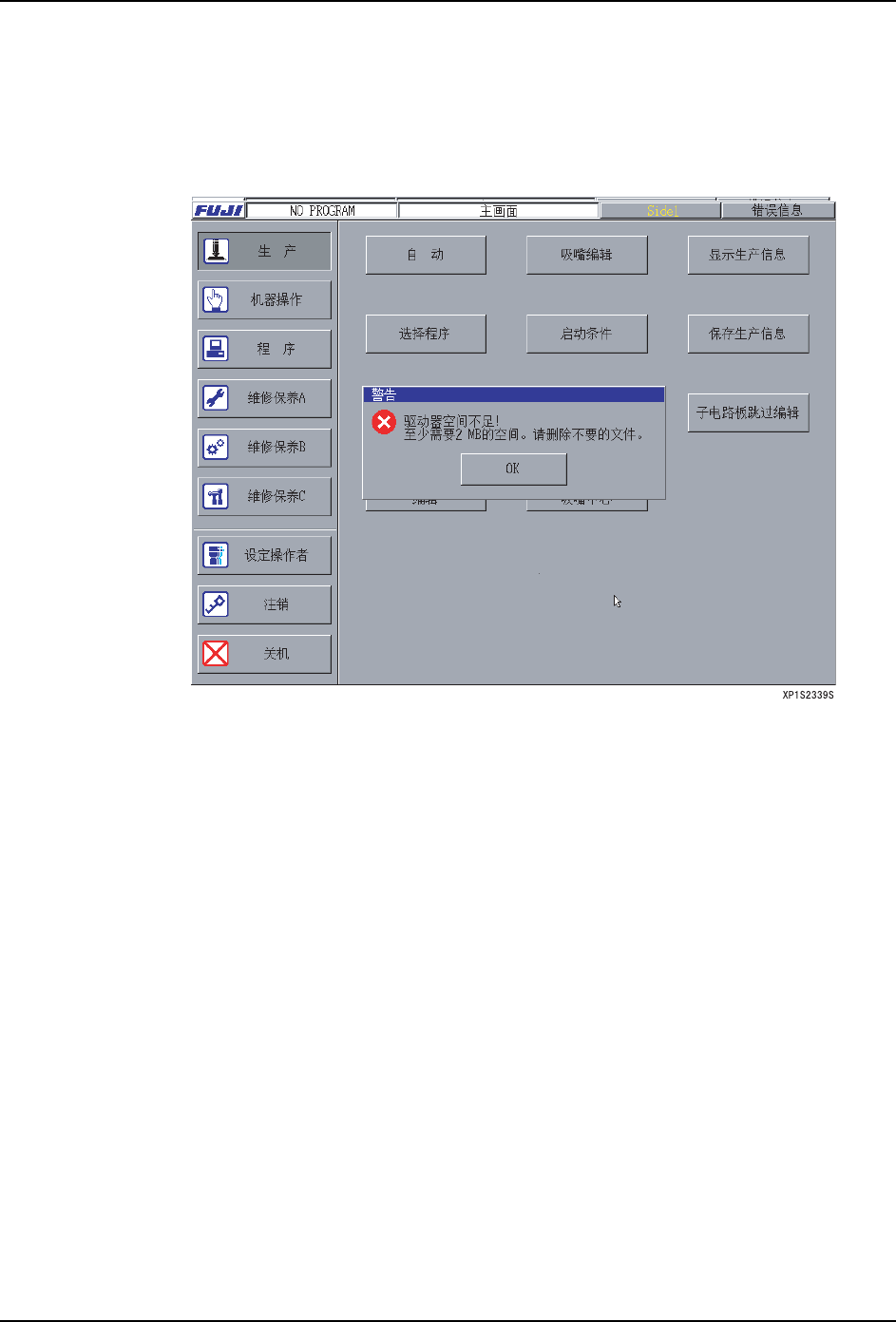

硬盘的剩余量少于 2MB 时，会显示出警告信息的对话框。
显示出这个信息时请按以下的步骤增加空余容量。
·请在 [ 主画面 ] 上选择 [ 生产 ]、[ 生产信息显示 ]、[ 注册文件 ]，删除不要的
文件。
·请在 [ 主画面 ] 上选择 [ 程序 ]、[ 文件操作 ]，删除不要的文件。
不是频繁使用的数据的文件，请在软盘中保存后删除。
