显示

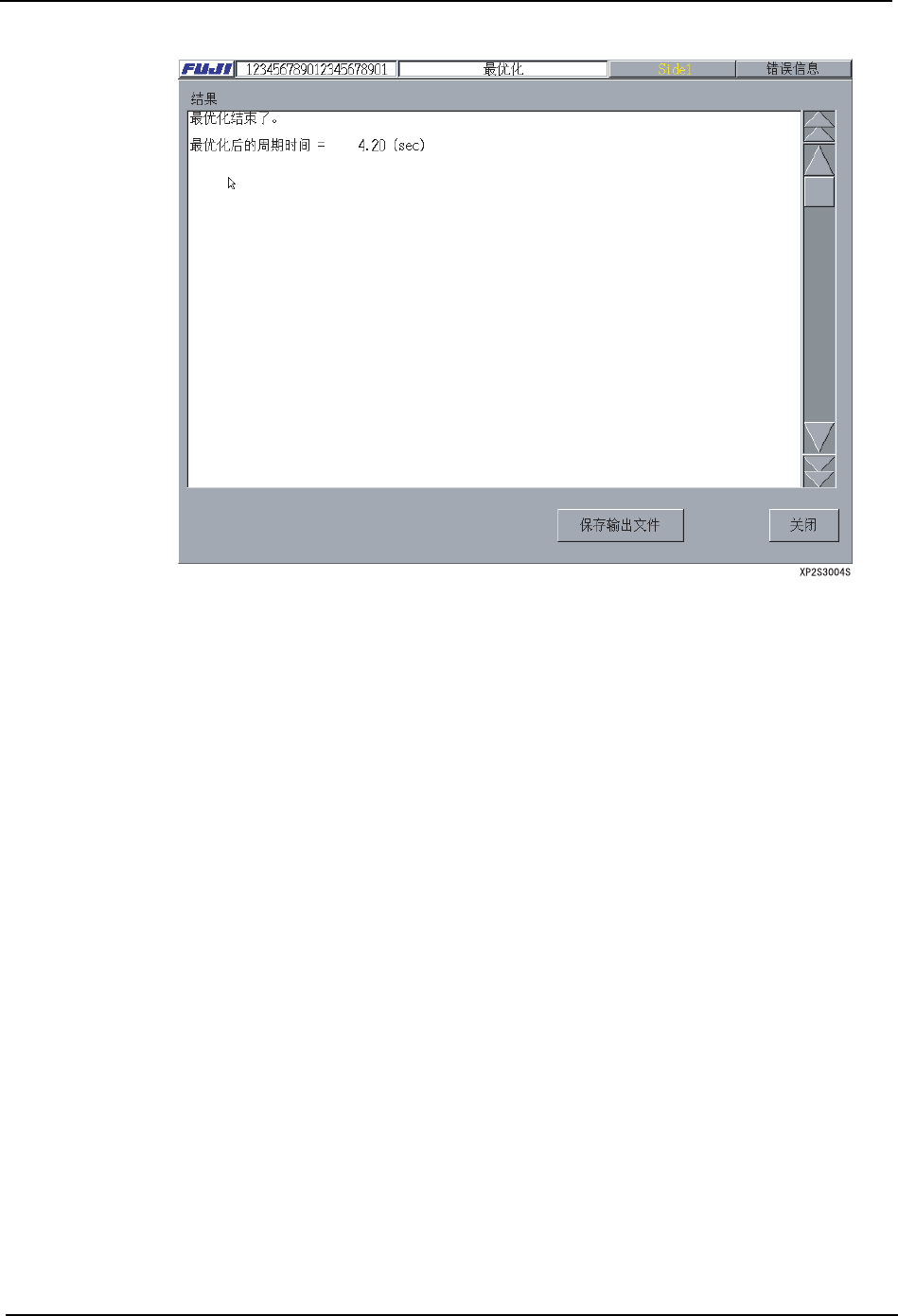

最优化成功时显示出以下的信息。
·最优化结束。
·最优化后的周期时间 ( 单位 : 秒 )
·错误编码和警告信息 ( 有警告时 )
最优化失败时显示出以下的信息。
·不能进行最优化。
·错误编码和错误信息
·错误编码和警告信息 ( 有警告时 )
操作按键说明
[ 保存输出文件 ] 按键 : 显示保存生产程序的画面，保存最优化的生产程序。
[ 结束 ] 按键 : 结束最优化。
4. 机器生产程序 SYS-XP143-1.0S
266 XP-142E/143E 系统手册
MEMO:
SYS-XP143-1.0S 5.MDW/PDW
XP-142E/143E 系统手册 267
5. MDW/PDW
5.1 MDW 概要
在定型形状 ( 圆形、长方形、正方形的菱形、正或者倒的正三角形、双正方形、十字形 )
上不能识别的定位点或者要将在电路板上的任意的对象物体或图形作为基准定位点使用
时，可以使用 MDW 功能作成或者编辑取入的影像的定位点数据的模板。
此时，在 [ 图形编辑」画面上，可以将定位点形状变为 Multipurpose 后使用 [ 角度补正 ]
功能。
使用角度补正功能后，可以从一个定位点同时求出电路板的位置和倾斜。
请按照以下的步骤作成影像处理模板。
