3. 操作系统 SYS-XP143-1.0S
182 XP-142E/143E 系统手册
3.10 发生故障时
3.10.1 I/O 检查

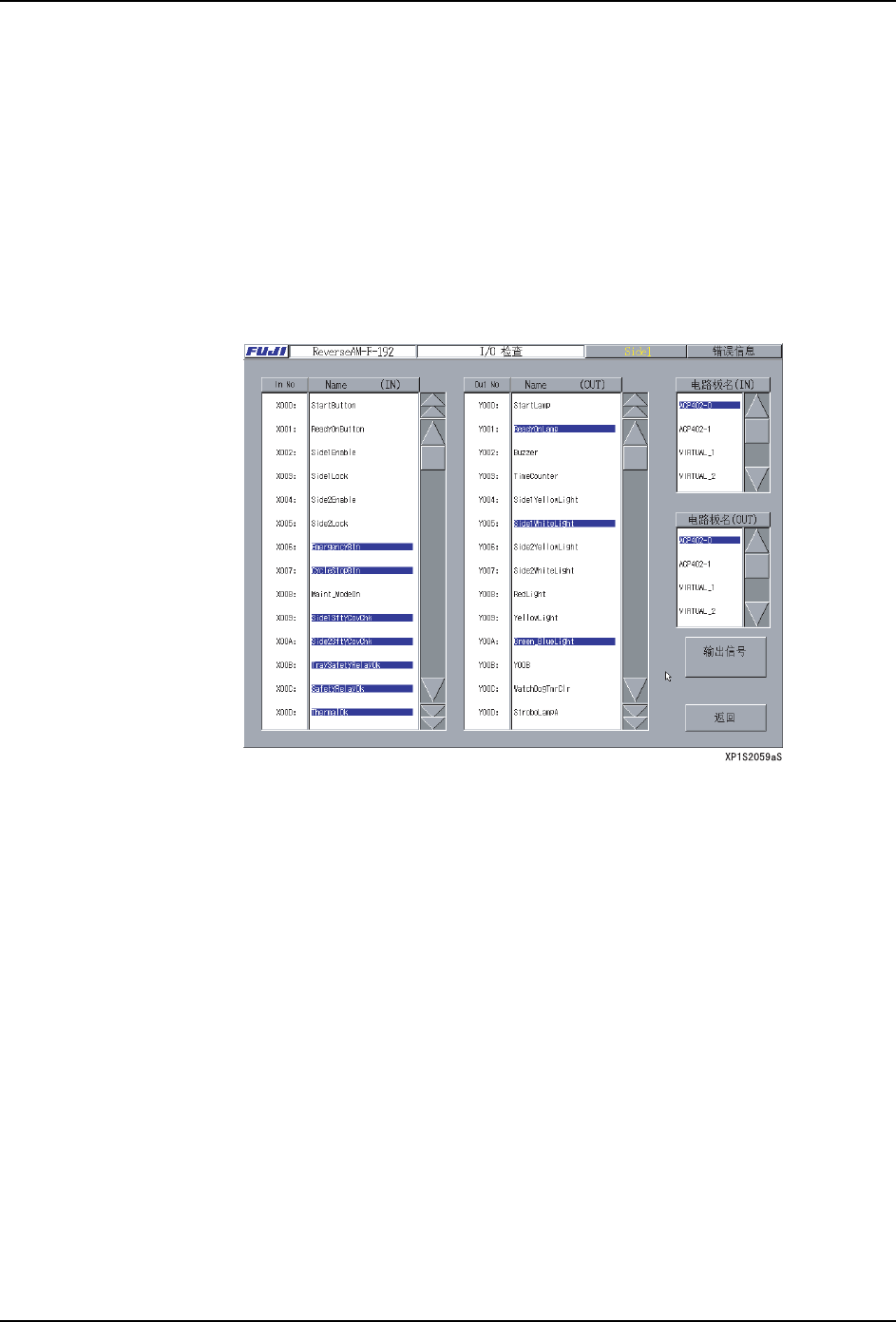

在 I/O 检查画面上，输入·输出信号的状态可以在监视器上显示。另外，可以进行灯光或
者空气汽缸等的手动操作。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[I/O 检查 ]，显示出 [I/O 检查 ] 画面。
2. 在输出侧用手动操作时，选择 [Out No] 栏的项目将显示变成蓝色后，选择 [ 输出信号
ON]。要停止输出信号时，请选择 [ 输出信号 OFF]。
3. 按下[返回]按键后，返回到[主画面]。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 183
3.10.2 特殊维修保养功能
在进行机器内的调整·保养等时，使用特殊维修保养功能。
使用本功能时，为了确保操作者的安全降低了伺服轴的动作速度。
操作步骤

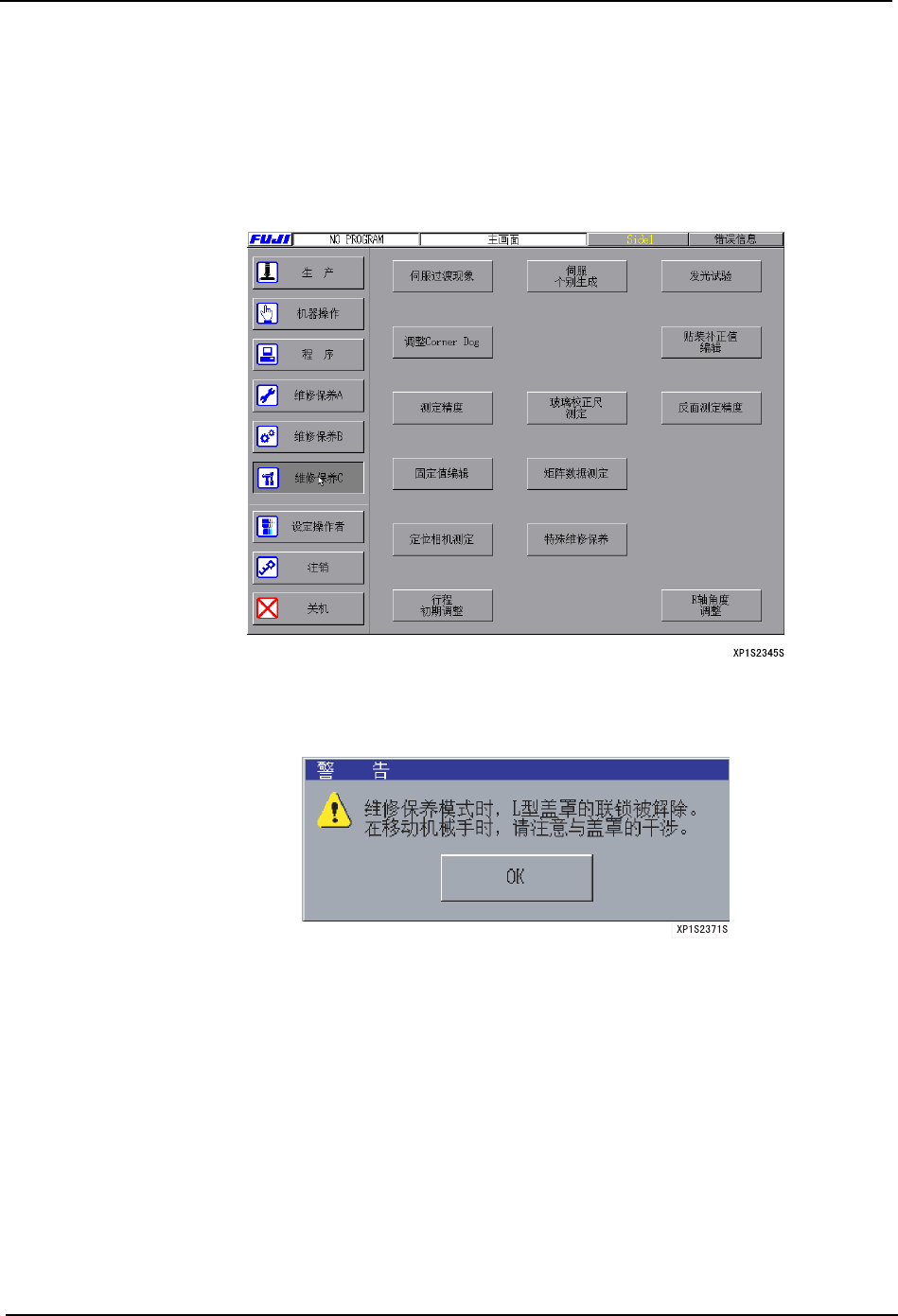

1. 在 [ 主画面 ] 上选择 [ 维修保养 C]、[ 特殊维修保养 ]。
2. 显示出 [ 确认维修保养键 ] 对话框，打开安全门，将维修保养键设定为 ON。进入维修保
养模式后，最初，显示出请注意 L 型盖罩的信息。
3. 操作系统 SYS-XP143-1.0S
184 XP-142E/143E 系统手册

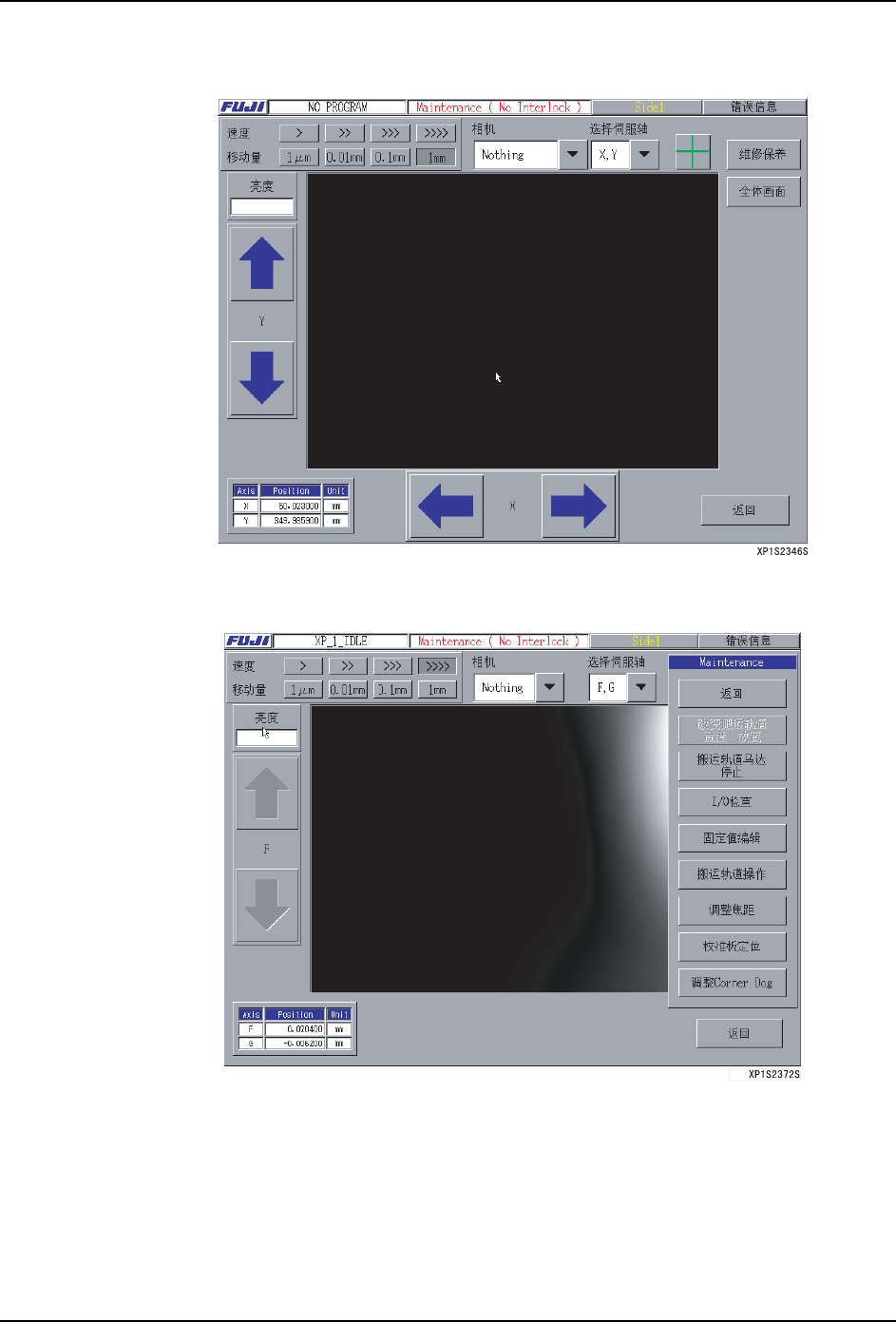

3. 关闭显示的 [ 错误信息 ] 画面后，显示出微动画面。
4. 按下 [ 维修保养 ] 按键，显示出维修保养功能的画面。
