308 XP-142E/143E 系统手册
引脚要素编辑模式
引脚要素的编辑操作与 Vision Type20、100 相同。
详细请参考 「2.7 用 Vision Type20 编辑」。

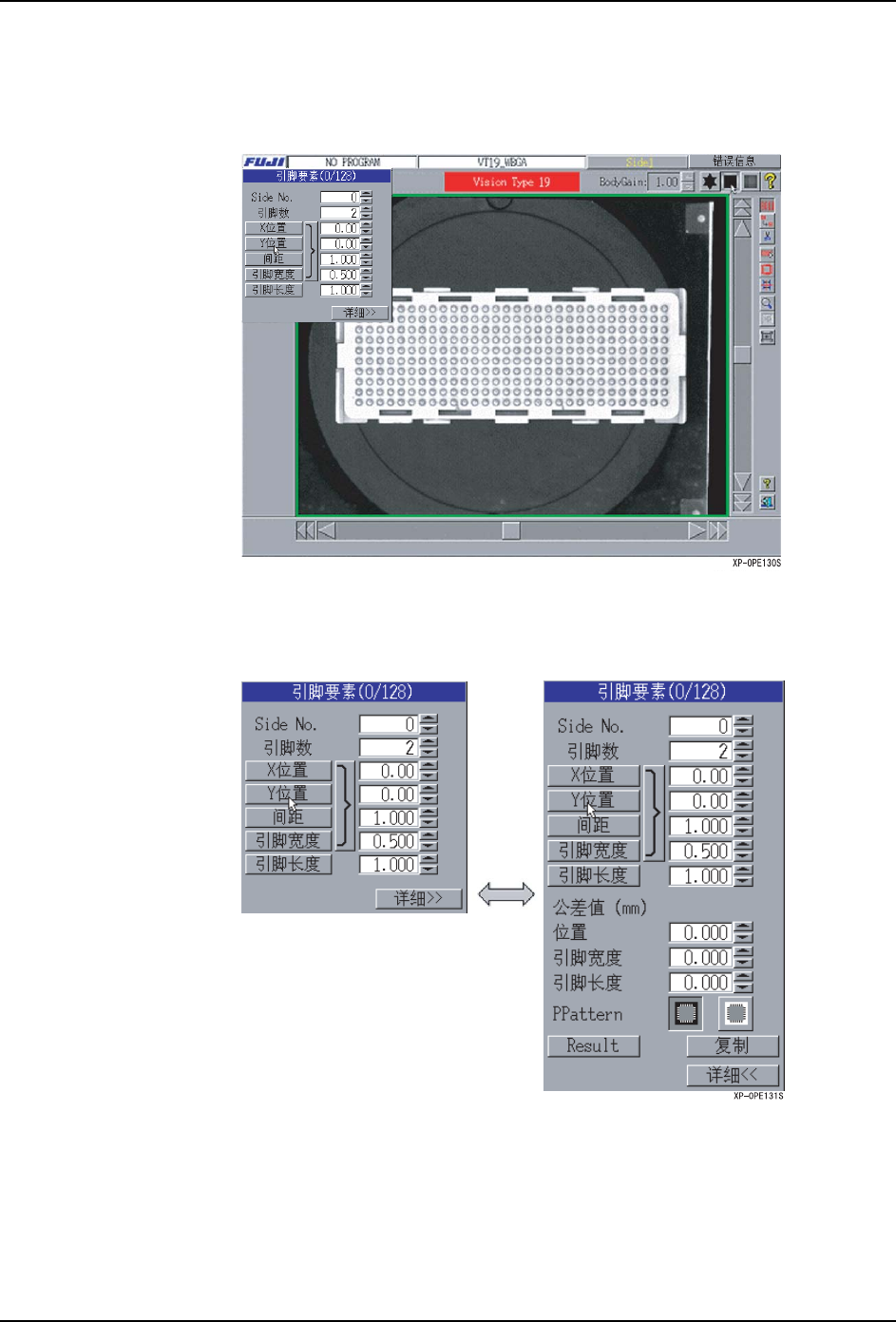

在 Vision Type19的[引脚要素]输入对话框中，设置有[详细]按键。
按下 [ 详细 ] 按键后显示出基本设定以外的输入项目。此外，在 Vision Type19 上可以选
择 「PPattern」。
SYS-XP143-1.0S 5.MDW/PDW
XP-142E/143E 系统手册 309
锡球要素编辑模式
引脚要素的编辑操作与 Vision Type20、100 相同。
详细请参考 「2.7 用 Vision Type20 编辑」。
在 Vision Type19的[锡球要素]输入对话框中，设置有 [ 详细 ] 按键。
按下 [ 详细 ] 按键后显示出基本设定以外的输入项目。此外，在 Vision Type19 上可以选
择 「PPattern」和 「锡球合成」。
「锡球合成」是选择复数的锡球要素，可以变换为一个要素的功能。
5.MDW/PDW SYS-XP143-1.0S
310 XP-142E/143E 系统手册
5.4.5 用 Vision Type20 编辑
Vision Type20 可以进行引脚要素的设定、生成。
编辑的单位以称作为要素的引脚群组单位进行，要素有必要在 2 个 （引脚有 1 根也可以）
以上。
按键说明
是引脚要素输入模式。
复制选择的引脚要素数据。
全部删除选择的要素数据。
是引脚要素自动输入模式。
是引脚要素全自动输入模式。
再次用向导进行卡尺测定。
以指定的中心点为基准扩大·缩小显示影像。用左击扩大、用右击缩小。
显示画面被扩大时，将画面返回到初始倍率。
使用设定的元件主体尺寸，从影像识别求出元件的中心位置。
显示菜单按键或者编辑操作的帮助画面。
进行数据检查，OK 时从编辑画面进入到下一个向导。
