3. 操作系统 SYS-XP143-1.0S 36 XP-142E/143E 系统手册 安全门打开时，设定是否将供料 器处于未设定状态。 · 「M FU 被松开时重新进行扫描」: MFU 被松开时，设定是否将供料器处于 未设定状态。 · 「容许 输入剩余元件数」: 在机器上，设定可否变更结束检 验的料站的元件剩余数。 · 「容许 输入供料器 ID」: 不进行扫描动作，由输入供料器 的 ID 而设定是否认可检验。 单料盘 ( 选项 ) 是…
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 35
3. 使用 「元件检验」右侧的按键，设定检验功能的使用 / 不使用。
选择 「只执行供料器元件」时，则请继续进行下面各栏的设定。
4. 切换生产程序时，将料站作为检验的条件来选择。
·「与上次的 Barcode 不同的料站」:
检查对象为与上次使用的生产程序的同样料站的 Barcode 不同的料站。
·「全料站」:
检查对象是所有料站。
5. 若要部分忽视读取对象的条形码，可使用 ASC Ⅱ CODE 的记号进行进行跳过读取其部分
的设定。
·「忽视这个代码所包含的注解」:
忽视用设定的记号括起来的部分。
·「忽视这个代码以后的注解」:
忽视所设定的记号的以后部分。
6. 按下 [FujitraxVerifier 设定 ] 按键，显示出 FujitraxVerifier 设定画面。
7. 选择检验的功能。
·「使用反映供料器状态的功能」:
发生了关于元件的错误时，设定是否在 KIT Manager 上重新注册 ID 信息。重新
注册 ID 信息时请检查。
·「安全门打开时重新进行扫描」:
例 ) 设定为 “/”记号时，将 [12345/6789/0123] 作为 [123450123] 识别。
但是，记号不是成对插入 ( 奇数个数的插入 ) 时，忽视括起来的部分和
从最后的记号以后的部分，将 [12345/6789/0123/456] 作为
[123450123] 识别。
例 ) 设定为 “/”记号时，将 [12345/6789/0123] 作为 [12345] 识别。
3. 操作系统 SYS-XP143-1.0S
36 XP-142E/143E 系统手册
安全门打开时，设定是否将供料器处于未设定状态。
·「MFU 被松开时重新进行扫描」:
MFU 被松开时，设定是否将供料器处于未设定状态。
·「容许输入剩余元件数」:
在机器上，设定可否变更结束检验的料站的元件剩余数。
·「容许输入供料器 ID」:
不进行扫描动作，由输入供料器的 ID 而设定是否认可检验。

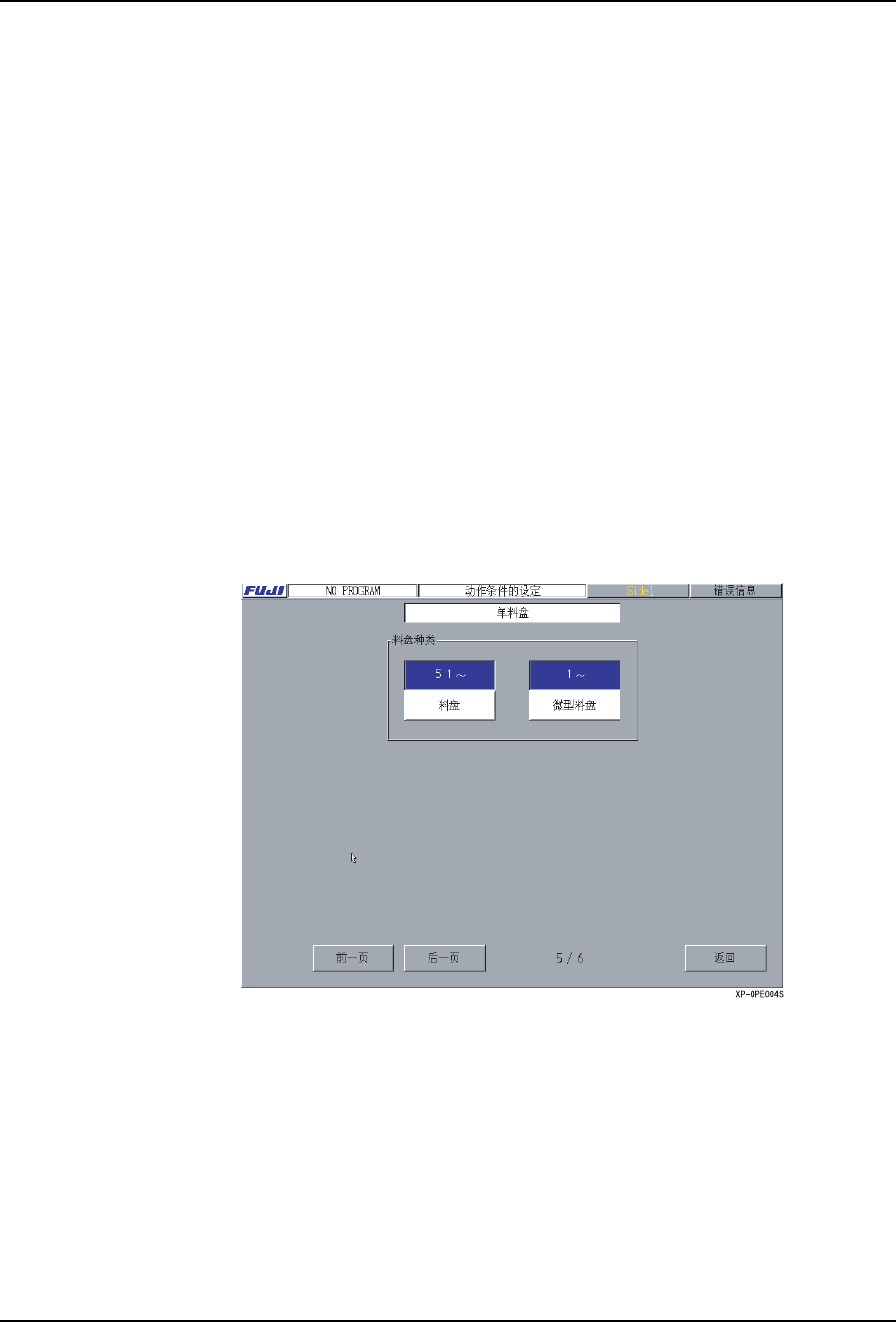

单料盘 ( 选项 )
是使用单料盘时设定料盘种类的画面。使用单料盘时，有必要在单料盘上指定料盘的种
类。
备注 ) 该页面在设定固有值的 「_SingTrayOpt」为 1 时显示。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画
面。
2. 按下 [ 后一页 ] 按键，显示出 「单料盘」页面。
3. 在 「料盘种类」设定区域上设定 Side1、Side2 的料盘种类。每次按下按键时按键显示
以 ［微料盘］和 ［料盘］互相切换。
备注 ) 使用微料盘时，需要专用的料盘托架。
其他
是设定使用或者不使用电路板真空、吸嘴更换台等功能的设定画面，本页显示当前正在运
行的机器的构成。
·在机器上显示出是否安装有废料带切刀。
·在机器上显示出是否安装有元件供应单元。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 37
·「元件供应单元」根据安装的单元而变化。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画
面。
2. 按下 [ 后一页 ] 按键，显示出 「其他」页。
3. 按下 「电路板真空」旁边的按键，设定是否使用电路板真空。默认值为 「不使用」。
吸嘴更换台 （选项）
该项目是在机器上安装有 C 轴时显示。设定是否使用吸嘴更换台。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画
面。
2. 按下 [ 后一页 ] 按键，显示出 「其他」页。
3. 按下吸嘴更换台旁边的按键，设定是否使用吸嘴更换台。
[MFU] : 安装了 MFU 的状态。
[ 无 ] : 没有安装元件供应单元状态。( 单侧元件供应状态 )
[ 固定供料平台 ]: 使用不可装卸的固定供料平台状态。
