SYS-XP143-1.0S 5.MDW/PDW
XP-142E/143E 系统手册 273
3 点指定
按下 ［3 点指定］按键后，显示出校正尺模式的对话框。
a. 用鼠标的左键单击定位点的 2 点。
用这 2 点的连线指定定位点的倾斜度和定位点的线段方向的宽度。
b. 对于指定的线段以垂直方向的宽度指定第 3 点。在指定的同时显示出校正尺，［OK］
按键被激活。
c. 按下 ［OK］按键，设定校正尺。

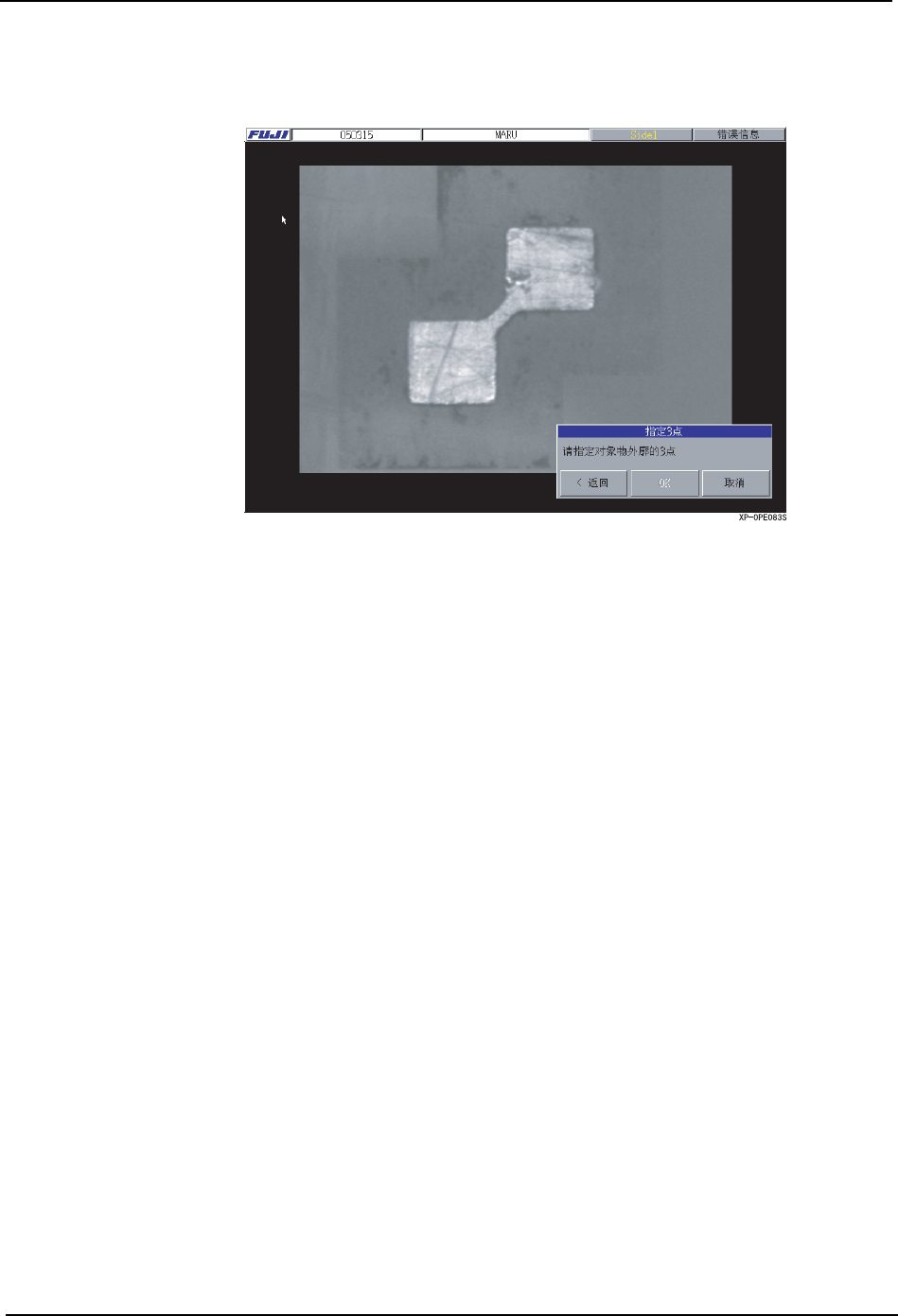

10.尽量使红线处于定位点的中心来调整兰线和绿线后，按下 ［中心点补正］按键。影像
的位置得到补正。
11.按下 ［下一步］按键。
5.MDW/PDW SYS-XP143-1.0S
274 XP-142E/143E 系统手册

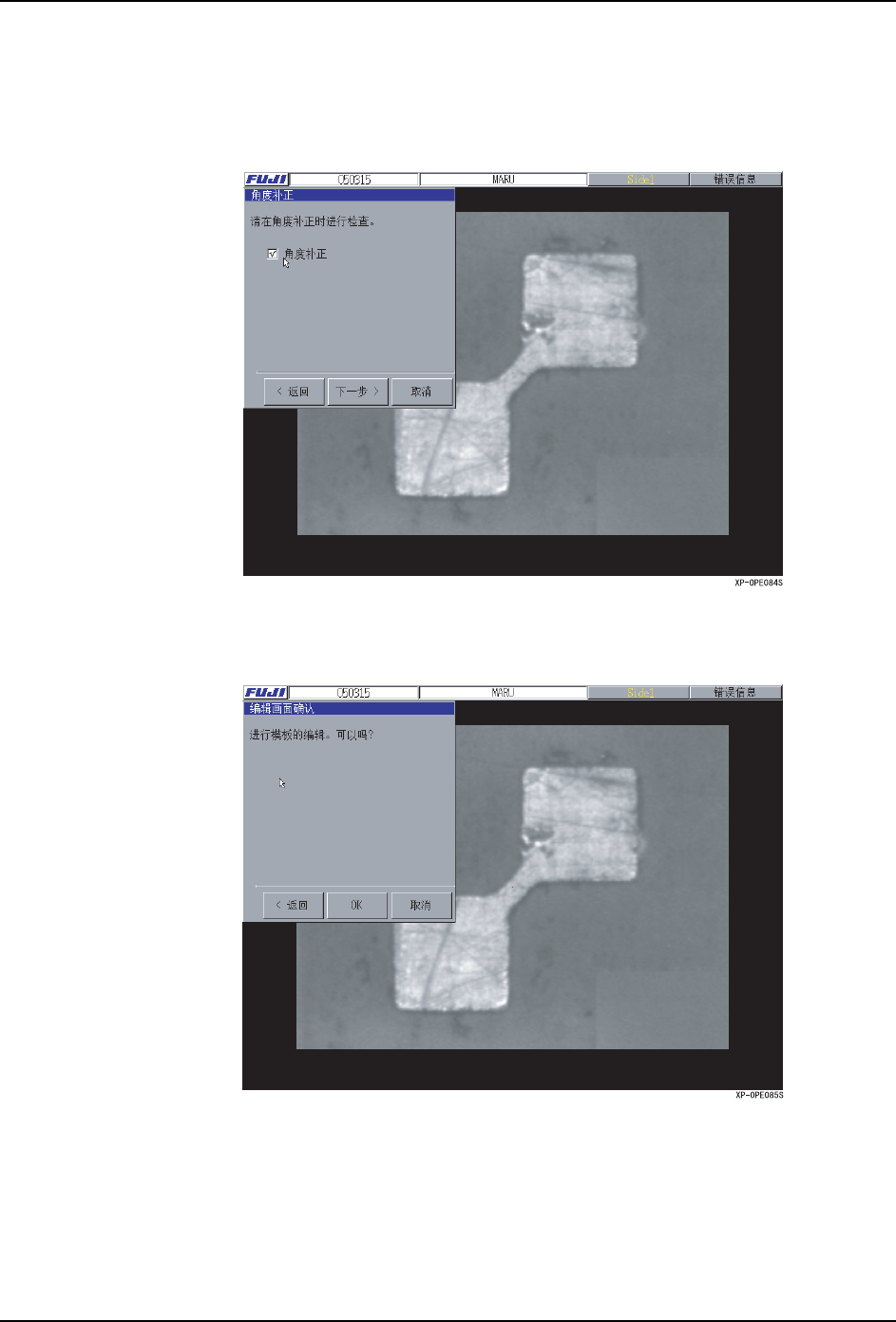

12.在 「角度补正」对话框上选择是否执行角度补正。要进行角度补正时使其处于选定状
态。如以下的说明影像一样，当形状是正圆形时不能识别角度或者由于不均匀等而不想
进行角度补正时请取消选定。在默认值上设定为执行角度补正。选择后，按下 [ 下一步
]按键。
13.按下在 「编辑画面确认」对话框内的 [OK] 按键，移动到模板编辑器 ( 模板编辑画面 )
上。
SYS-XP143-1.0S 5.MDW/PDW
XP-142E/143E 系统手册 275
备注 ) 关于模板编辑画面上的各个按键的说明，请参考以后的 「5.7 模板编辑的说明」。
14.请选择全自动输入 （下图）。
15.选择 [ 范围设定 ] 对话框的光标键后，使对角线包围住定位点进行拖动，可以生成间距
框(绿色的格子)。
作成的间距在格子内检测出明暗的轮廓线后，对于一个格子生成一条查找线。间距的间隔
用[间距]进行变更。
16.调整间距后，请按下 [ 执行 ] 按钮。
