4. 机器生产程序 SYS-XP143-1.0S
192 XP-142E/143E 系统手册

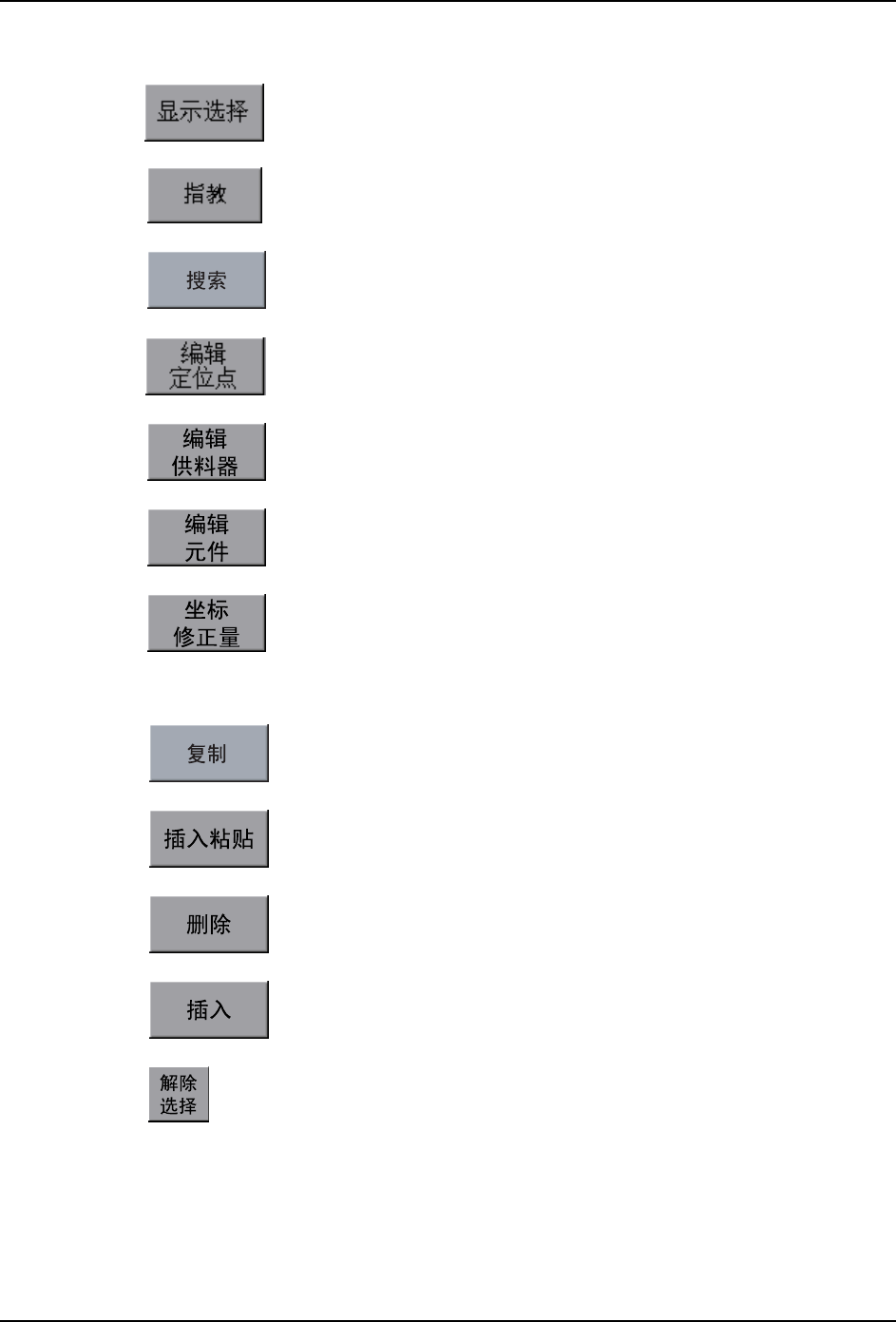

操作键说明
以下所示按键是对位于画面左侧的选择领域所选择的行进行处理。
将所选择的顺序数据以一个画面就显示可以编辑的画面。
将顺序数据的编辑用实际的机器进行指教功能。
备注 ) 此按键只有在伺服接通动力电源时才有效。
从顺序数据内搜索指定的字符串或数据。
在所选择的行上将参考的定位点显示在用于编辑的定位点编辑画面
上。
在供料器安装画面中用所选择的行编辑使用的供料器。
在元件编辑画面中用所选择的行编辑贴装的元件。
以子电路板单位进行坐标修正。
复制所选择行的数据到剪贴板上。
在所选择行之前插入剪贴板上的数据。
删除所选择行并将后面的行自动上移。
在所选择的行之前插入一行新建行。
消除所有的选择。
SYS-XP143-1.0S 4. 机器生产程序
XP-142E/143E 系统手册 193
项目说明
选择领域 ( 顺序 No.)
将顺序的 No. 自动显示。
子电路板 No. (0 ～ 3000)
是 1 块电路板 (PCB) 由多个具有相同类型的子电路板构成时的各个子电路板的识别号。生
产中使用的电路板不是如上的拼板时请设定为 “0”。生产的电路板是拼板时，按以下方式
中的一种生成顺序数据。
·以特定的子电路板 No. 作为 “1”并以手工输入其子电路板内的顺序后，以其数
据为依据，在机器侧进行扩展，自动生成所需要的其它子电路板的顺序。
·手工输入的子电路板 No. 以及所有子电路板的顺序。
顺序种类
顺序的种类从以下之中选择并指定。
X坐标
请输入电路板上 X 方向的坐标。
当与 FUJI 的程序原点 ( 电路板的右下角开始 X 方向为 -5mm，Y 方向为 -5mm 的坐标 ) 不同
的基准点开始输入坐标时，必须以电路板数据的原点修正量 X 作为修正值输入。(-
650.00mm ～ 650.00mm)
Y坐标
请输入电路板的 Y 方向的坐标。
当与 FUJI 的程序原点 ( 电路板的右下角开始 X 方向为 -5mm，Y 方向为 -5mm 的坐标 ) 不同
的基准点开始输入坐标时，必须以电路板数据的原点修正量 Y 作为修正值输入。(-
650.00mm ～ 650.00mm)
角度
请根据需要以贴装角度 0°为基准输入角度。
所谓贴装角度 0°的方向是指创建元件数据时的方向。
供料平台 No.
装载 MFU、MTU 等的元件供应单元的机器部分称为供料平台。在 XP 系列机器上，前侧是供
料平台 1，后侧是供料平台 2。请输入装载有元件一侧的供料平台 No.。(1 ～ 3333)
注意 ) 3 只有在单料盘平台 （选项）贴装时才可以设定。
料站 No.
是元件供应单元，将装载料带供料器或料盘的地方称为料站。
请输入可以搭载元件的料站 No.。(1 ～ 58)
注意 ) 51 ～ 58 只有在单料盘平台 （选项）贴装时才可以设定。
B: 读取子电路板跳过定位点顺序
D: 贴装顺序
F: 读取基准定位点顺序
4. 机器生产程序 SYS-XP143-1.0S
194 XP-142E/143E 系统手册
定位点 No.
指定定位点号吗。只要不与其他号码相重复，任何号码都可以输入，但只有在读入定位点
的顺序中才有效。(1 ～ 5000)
主定位点 No.
设定作为贴装元件的主要基准的定位点 No. (1 ～ 5000)。
子定位点 No.
设定作为贴装元件的子基准的定位点 No. (1 ～ 5000)。
[角度补正]用[Yes]的Multipurpose定位点进行1点定位点补正时，设定为「0」或者
与主定位点 No. 相同的定位点 No.。
定位点名
输入要进行读取的定位点名。有多个定位点时请务必输入定位点名。只在定位点读取顺序
中才有效。( 最多可输入 30 个字符 )
子电路板跳过
在特定的子电路板上不贴装全部元件时，请在这个字段上选择 1。
供料器跳过
不贴装特定元件时，请在这个字段上选择 1。
当供料器跳过时，在同一个料站中的某一个顺序上选择跳过时，相应的全部顺序都跳过。
顺序跳过
当特定的顺序有必要跳过时选择 1。
0: 不跳过。 1: 执行子电路板跳过。
0: 不跳过。 1: 执行供料器跳过。
0: 不跳过 1: 执行顺序跳过。
