SYS-XP143-1.0S 4. 机器生产程序
XP-142E/143E 系统手册 245

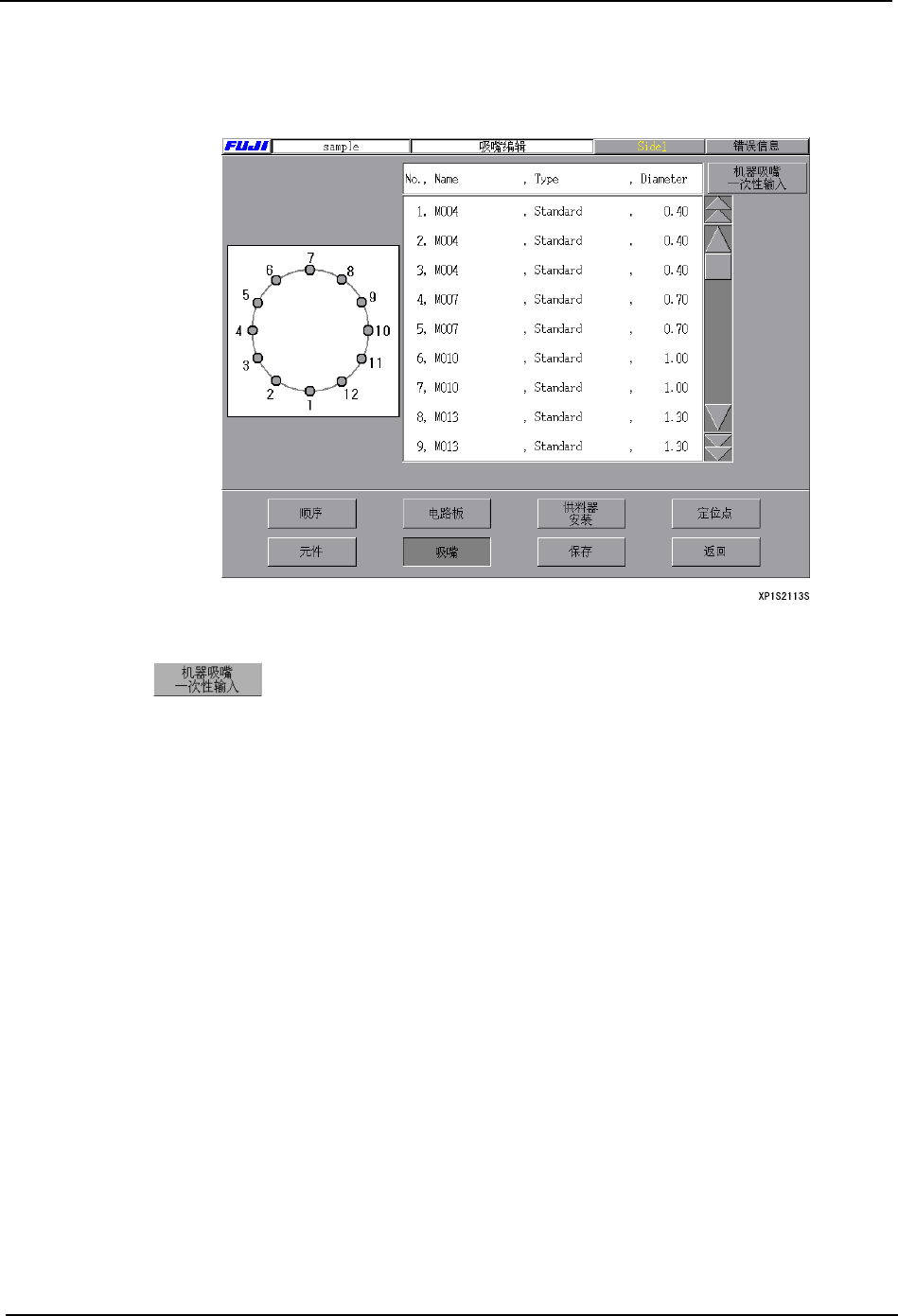

4.3.7 吸嘴编辑
此编辑器用于编辑吸嘴的配置。
操作键说明
项目说明
No.
指定吸嘴配置台的编号。
Name
吸嘴的名称。
Type
吸嘴的种类。(Standard：标准吸嘴，Custom：特殊吸嘴）
Diameter
吸嘴的直径。（单位：mm）
一次性读入机器上的吸嘴信息。当一次性输入时，请确认生产程序
中所必须有的吸嘴是否齐全。
4. 机器生产程序 SYS-XP143-1.0S
246 XP-142E/143E 系统手册

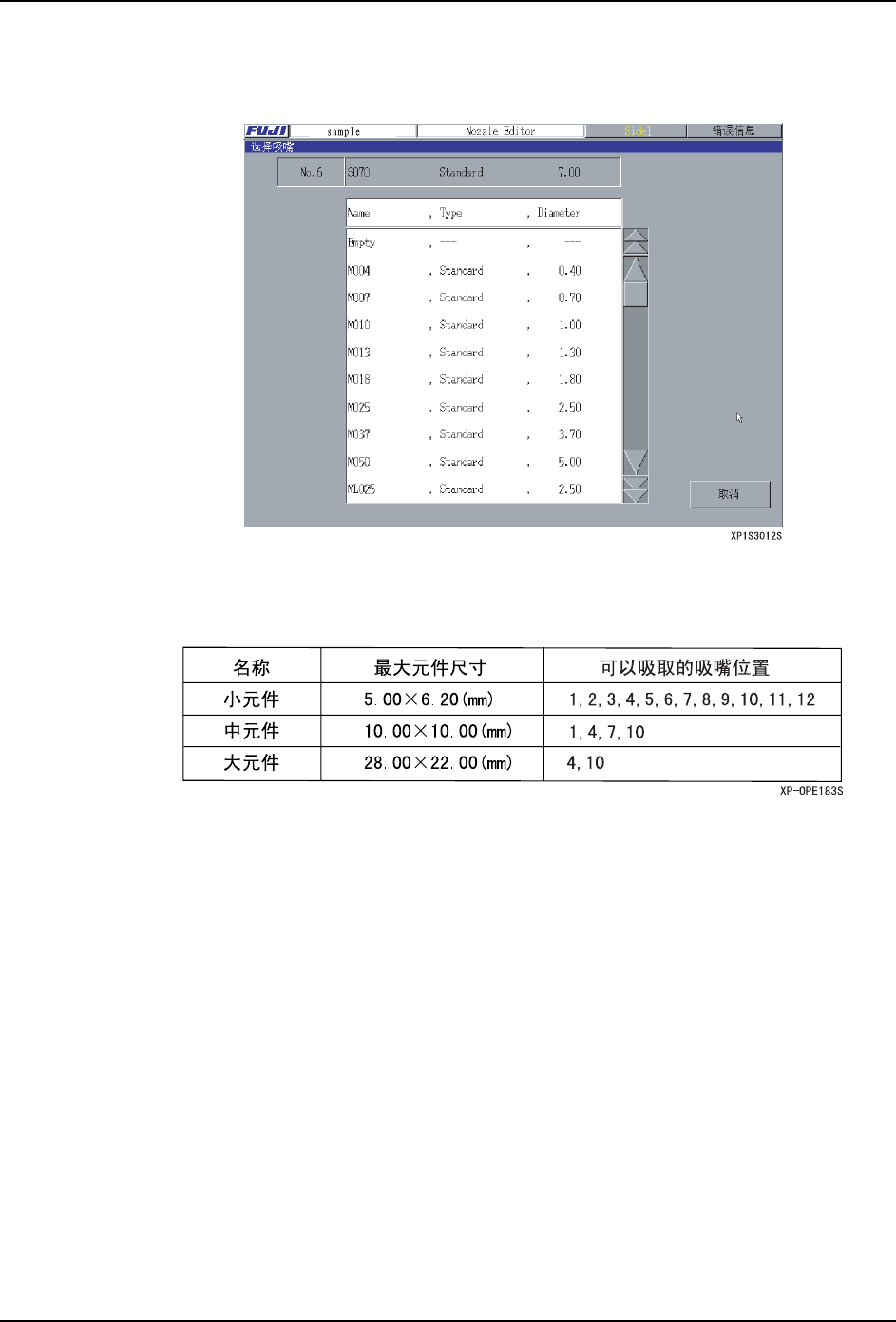

编辑方法是选择要编辑的吸嘴配置台的号码，显示出吸嘴选择画面，从中选择一个必要的
吸嘴。用同样的方法进行不同吸嘴配置台的吸嘴编辑。
根据元件尺寸不同，可以吸取的吸嘴位置也不同。
请将吸取吸嘴处于合适的吸嘴位置进行编辑。
备注 )
1. 在元件尺寸中含有引脚部分。
2. 条件是 Direction,Pick-up OffsetX,Y,Scan AreaX,Y 全部为 0 的时候。
3. 在 Name 栏”Empty”的吸嘴数据显示出吸嘴处于没有设定的状态。
4. 最大尺寸不含有引脚的元件主体尺寸为 25.00 × 20.00 （mm）、Scan Area X
、Y 为 30.00 × 24.00 （mm）、影像处理范围为 30.00 × 24.00 （mm）。
SYS-XP143-1.0S 4. 机器生产程序
XP-142E/143E 系统手册 247

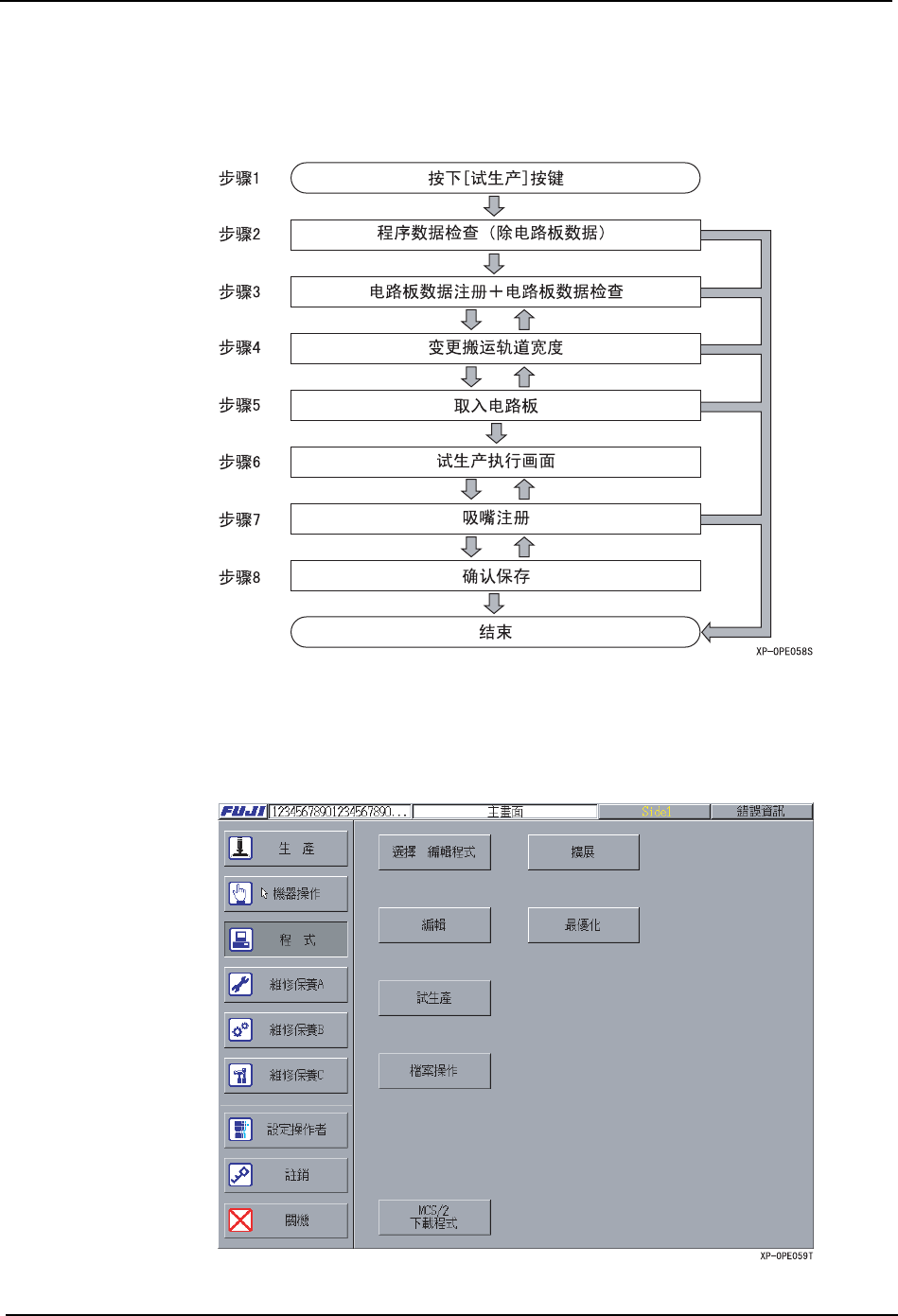

4.3.8 试生产
一边进行试贴装或者模拟，一边可以进行程序的创建 / 编辑 / 确认。
此功能称作为试生产。
步骤 1 试生产的执行
确认修正已有的程序时，预先从 ［选择编辑程序］画面下载相应的程序。
请在 ［主画面］上选择 [ 程序 ] 后按下 [ 试行 ] 按键。
