SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 43
接收 MCS/2 程序

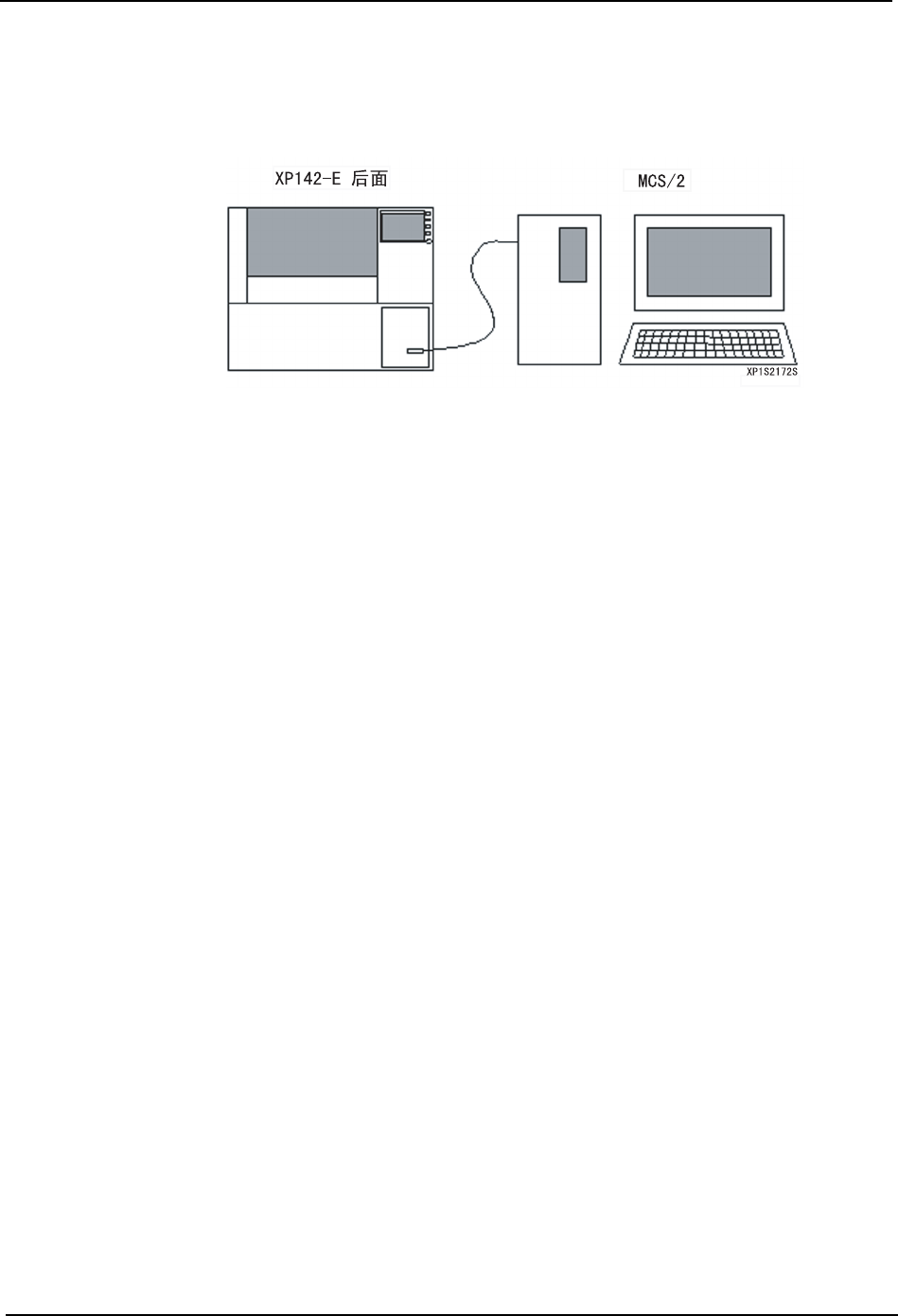

XP 能从 MCS/2 主电脑系统中通过 RS-232C 传送生产程序。请用专门的电缆将 MCS/2 连接机
器后面左下方位置上的 DATA 插座上。
操作步骤
1. 在 MCS/2 主电脑中，备有 CP-6(M),CP-642(M) 或者 CP-643(M) 用的生产程序。本机器可
模拟地将 MCS/2 作为 CP-6(M),CP-642(M) 或者 CP-643(M) 识别。
备注 ) 因为本机器有 2 台 MFU( 以 100 个料站 /8mm 料带宽计算 )，所以超出此容量的料站数据不能安
装。另外，在 MCS/2 上的程序以及生产线的设定等，请参考专用手册。
2. 在 [ 主画面 ] 上选择 [ 程序 ]、[ 接受 MCS/2 程序 ]。
3. 通过 MCS/2 传送生产程序。
数据对应状态
XP 机器上不支持一部分用 MCS2 创建的数据。不支持的数据在传送时以 0 输入。使用时有
必要用机器上的编辑器进行编辑。
MCS/2 上存在、但不能传送的数据。
MCS/2 上不存在的数据。
·Tape Width (TAPEWIDTH)
·Soft Pick speed (PENFCSPN)
3. 操作系统 SYS-XP143-1.0S
44 XP-142E/143E 系统手册
一次性更换生产程序功能
对应版本：E1.30a 以后 （生产线注册的 XP 全部需要安装）由母机的操作可以将生产线注
册的 XP （包含母机最大为 6 台）的生产程序以及生产预定块数一次性切换。为了使用这个
功能，有必要在 「固有值 _ControlledXp_1(6)」上进行生产线注册 （IP 地址的注册）。
注意 ) 1. 固有值中存在有重复的 Ip 地址时，本功能完全不能使用。
2. 固有值本身没有注册时，不能使用生产线一次性处理的指令。
3. 固有值中机器数据一个也没有注册时，本功能完全不能使用。
4. 将注册操作在生产线上的所有的 XP 上进行实施时，任何一个机器上都可以进行生产操作。
操作步骤

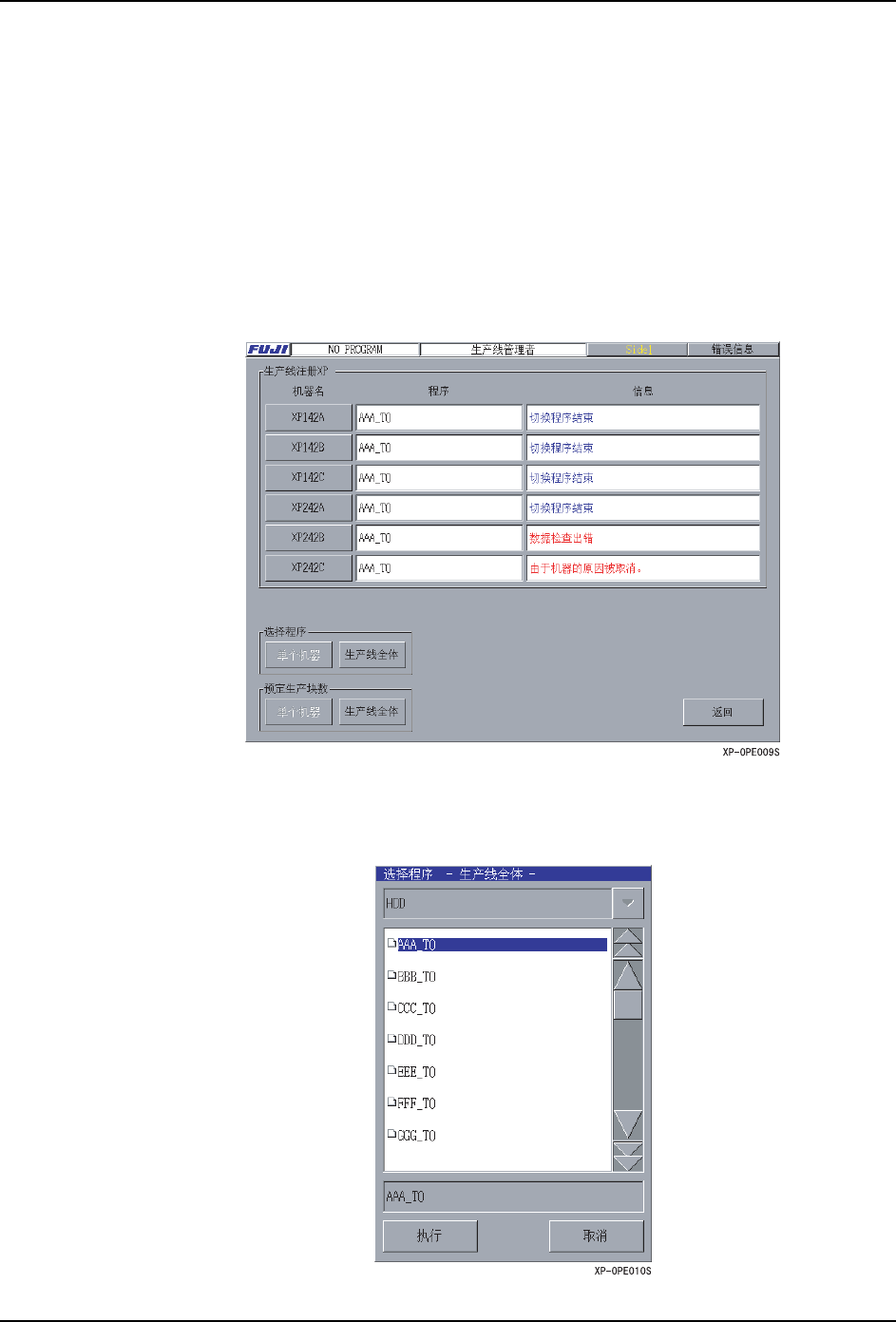

1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 生产线管理者 ] 后显示出 [ 生产线管理者 ] 画面。
2. 在 [ 选择程序 ] 栏上按下 [ 生产线总括 ] 按键，显示出 [ 选择程序 ] 对话框。
备注 ) 按下 [ 各台机器 ] 按键，可以仅仅在选择的 XP 机器上进行生产程序的切换。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 45
3. 从显示出的一览表中选择生产程序。按下 [ 执行 ] 后切换生产程序。

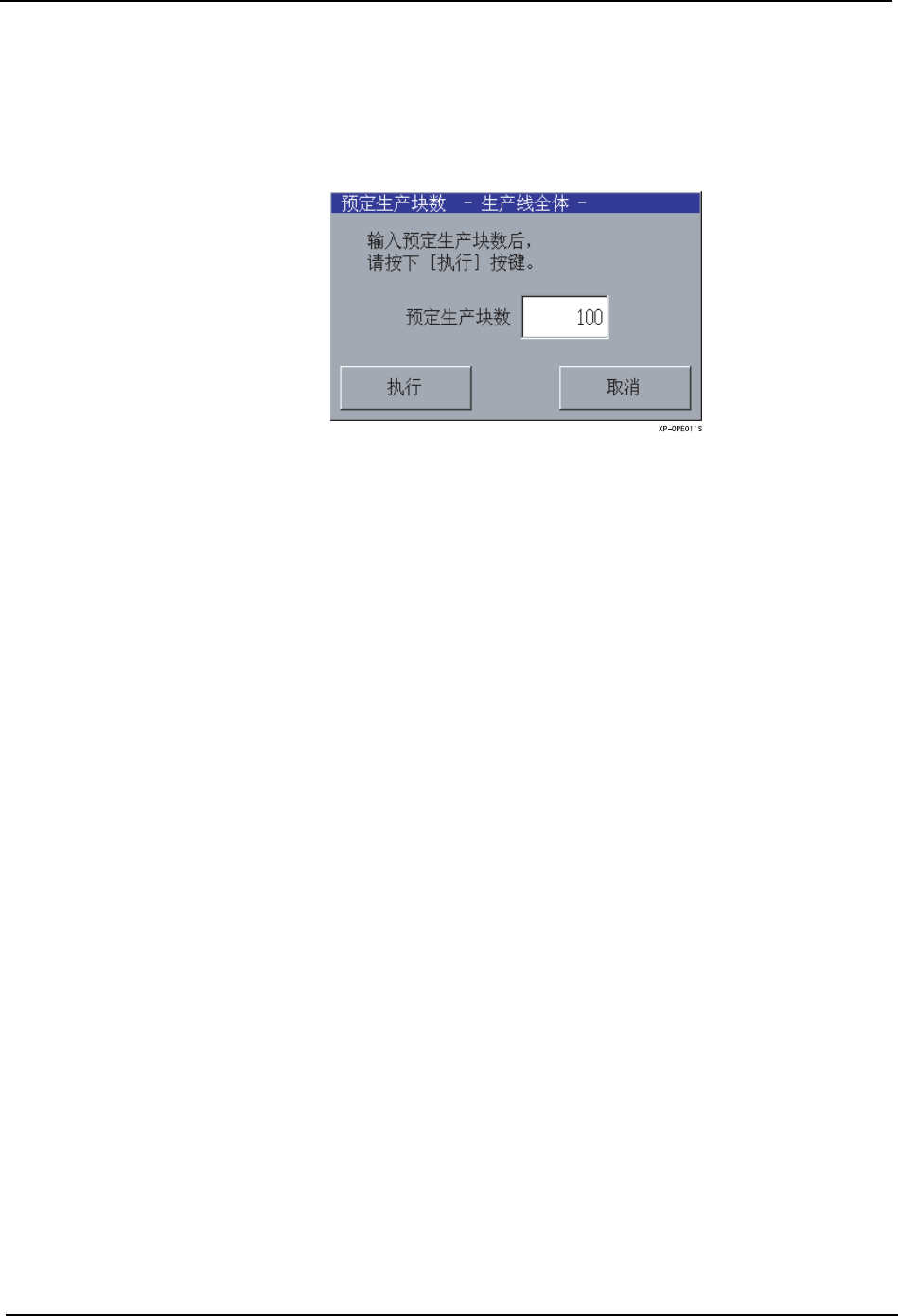

4. 同样地在 [ 预定生产块数 ] 栏上按下 [ 生产线总括 ] 按键，显示出 [ 预定生产块数的输
入 ] 对话框。
备注 ) 按下 [ 各台机器 ] 按键，可以仅仅在选择的 XP 机器上进行生产程序的切换。
5. 输入预定生产块数，按下 [ 执行 ] 按键。
