SYS-XP143-1.0S 4. 机器生产程序 XP-142E/143E 系统手册 231 在所选择的行之前插入剪贴板 上的数据。 删除所选择行并将后面的行自 动上移。 在选择的行之前插入 1 行新建行。 解除所有的选择。
4. 机器生产程序 SYS-XP143-1.0S
230 XP-142E/143E 系统手册
·Lead
Pitch Tolerance
设定引脚间距的公差范围。(0% ～ 100%)
只有在 Vision Type 19,20,100,180 的时候支持。
设定值为 0% 时，以 30% 进行处理。
Vision Type 20,180 是当把固有值 「＿ VisionProcessUpgrade」设定为 「1」时起作用。
Measure Point Of Lead
对于引脚长度，设定从引脚端部到多少 % 的位置进行影像处理。
(0% ～ 100%) 只有 Vision Type 为 19,20，100 时能使用。
设定值为 0 时，在距离引脚端部 20% 的位置进行处理。

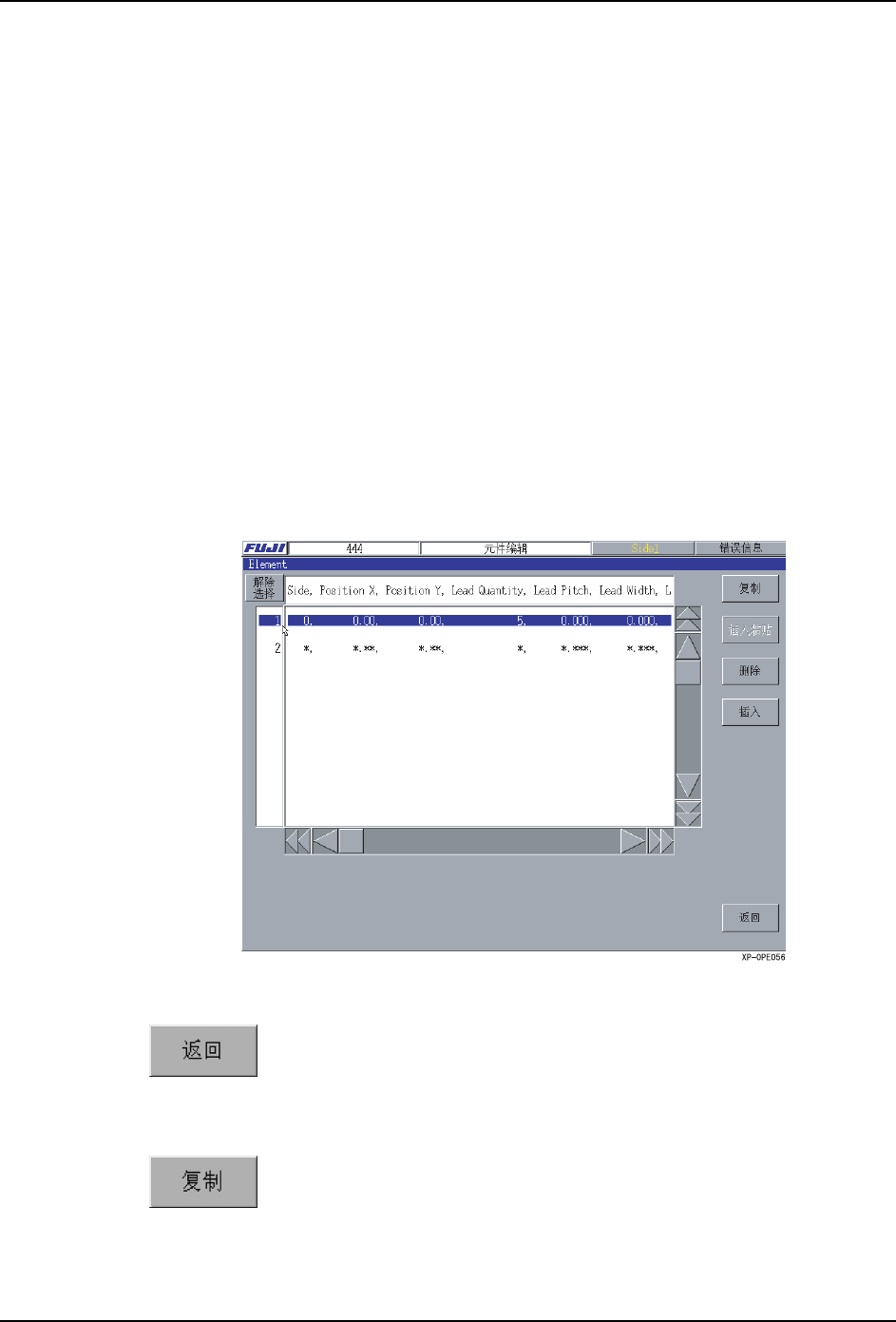

Element
要素指的是一定的形状、一定的间距的引脚的集合。因为要素对于元件主体是重复存在
的、为了区分而将各自的要素加上编号。另外、对于要素数据需要输入引脚的长度、宽
度、间距等。但是，在此设定的数据在 Vision Type 设定为 10 或 18 时不被参考。
操作键说明
以下所示按下键是对位于画面左侧的选择领域所选择的行进行处理。
关闭要素数据专用编辑器、返回元件数据编辑画面。
复制所选择行的数据到剪贴板上。
SYS-XP143-1.0S 4. 机器生产程序
XP-142E/143E 系统手册 231
在所选择的行之前插入剪贴板上的数据。
删除所选择行并将后面的行自动上移。
在选择的行之前插入 1 行新建行。
解除所有的选择。
4. 机器生产程序 SYS-XP143-1.0S
232 XP-142E/143E 系统手册
项目说明
Side
请选择要素加在元件主体的几处边上。
Position X、Position Y
请输入从元件主体中心到各个要素的中心与元件主体相接的坐标的 X 方向、Y 方向的数值。
(-99.99mm ～ 99.99mm)
Lead Quantity
请输入在要素中存在的引脚的根数。
Lead Pitch
请输入引脚的间距。(0.000mm ～ 99.999mm)
Lead Width
请输入引脚的宽度。(0.000mm ～ 99.999mm)
Lead Length
请输入引脚的长度。(0.000mm ～ 99.999mm)
Lead Width Tolerance
请输入引脚宽度的公差值。(0.000mm ～ 99.999mm)
但是，只有在 Vision Type 是 19,20，180，230，231 时使用。
Vision Type 230,231 输入 [0] 后，不进行引脚宽度的公差检查。
Vision Type19, 20,180 输入 [0] 后，自动地设定为引脚宽度的 30%。
Vision Type19, 20,180 是当把固有值 「＿ VisionProcessUpgrade」设定为 「1」时起作
用。
Lead Length Tolerance
请输入引脚长度的公差值。(0.000mm ～ 99.999mm)
输入 [0] 后，自动地设定为引脚长度的 30%。
只有在 Vision Type 是 19,20，100，180 时使用。
Vision Type 19,20,180 是当把固有值 「＿ VisionProcessUpgrade」设定为 「1」时起作
用。
