XP143系统手册.pdf - 第129页
SYS-XP143-1.0S 3. 操作系统 XP-142E/143E 系统手册 117 元件号码 显示满足条件的记录数据或是选 择与在记录文件中注册的供料器相对 应的元件数据名称。 消耗数量 显示满足条件的记录数据或是选 择在记录文件中注册的供料器的消耗 数量。 错误数 显示满足条件的记录数据或是选 择在记录文件中注册的供料器的错误 数。是在吸取的元件 中出现影像处理错误的元件数量 。 错误率 显示由 Feeder 单体的总数和错误数…
3. 操作系统 SYS-XP143-1.0S
116 XP-142E/143E 系统手册
操作按键说明
[ 供料器信息 ] 画面
项目说明
Feeder
显示满足条件的记录数据或是选择的记录文件中注册的供料器。如果选择的记录文件是
NO-PROGRAM 文件，则不包含此处理过程。
移到[电路板信息]画面。
移到 [ 机器状态信息 ] 画面。
移到[供料器信息]画面。
移到[吸嘴信息]画面。
移到[错误信息]画面。
将展开的全部的生产信息保存到软盘上。
关闭此画面，返回到生产信息显示条件的设定画面或记录文件的选
择画面。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 117
元件号码
显示满足条件的记录数据或是选择与在记录文件中注册的供料器相对应的元件数据名称。
消耗数量
显示满足条件的记录数据或是选择在记录文件中注册的供料器的消耗数量。
错误数
显示满足条件的记录数据或是选择在记录文件中注册的供料器的错误数。是在吸取的元件
中出现影像处理错误的元件数量。
错误率
显示由 Feeder 单体的总数和错误数计算得出的料站错误率。[ 错误数 / 消耗数量 ]
废弃数
显示满足指定条件的记录数据，或是显示在所选择的记录文件中注册的供料器的废弃数。
是从吸取到装载动作过程中发生紧急停止时未装载的废弃元件数。
注解
显示满足条件的记录数据或是显示与选择的记录文件中注册的供料器相对应的注解。
操作按键的说明
移到 [ 电路板信息 ] 画面。
移到 [ 机器状态信息 ] 画面。
显示所选择的吸嘴的详细错误内容。( 参考次项。)
此按键在显示详细错误内容时被显示，按下后返回到 [ 供料器信息
] 画面。
移到 [ 吸嘴信息 ] 画面。
移到 [ 错误信息 ] 画面。
将生产信息数据保存到软盘上。在一般的供料器信息画面上，将统
计的全部生产信息保存到软盘中。另外，在详细错误的画面上，将
当前画面上所显示的供料器的详细错误数据保存到软盘中。
关闭此画面，返回到生产信息显示条件的设定画面或记录文件的选
择画面。
3. 操作系统 SYS-XP143-1.0S
118 XP-142E/143E 系统手册

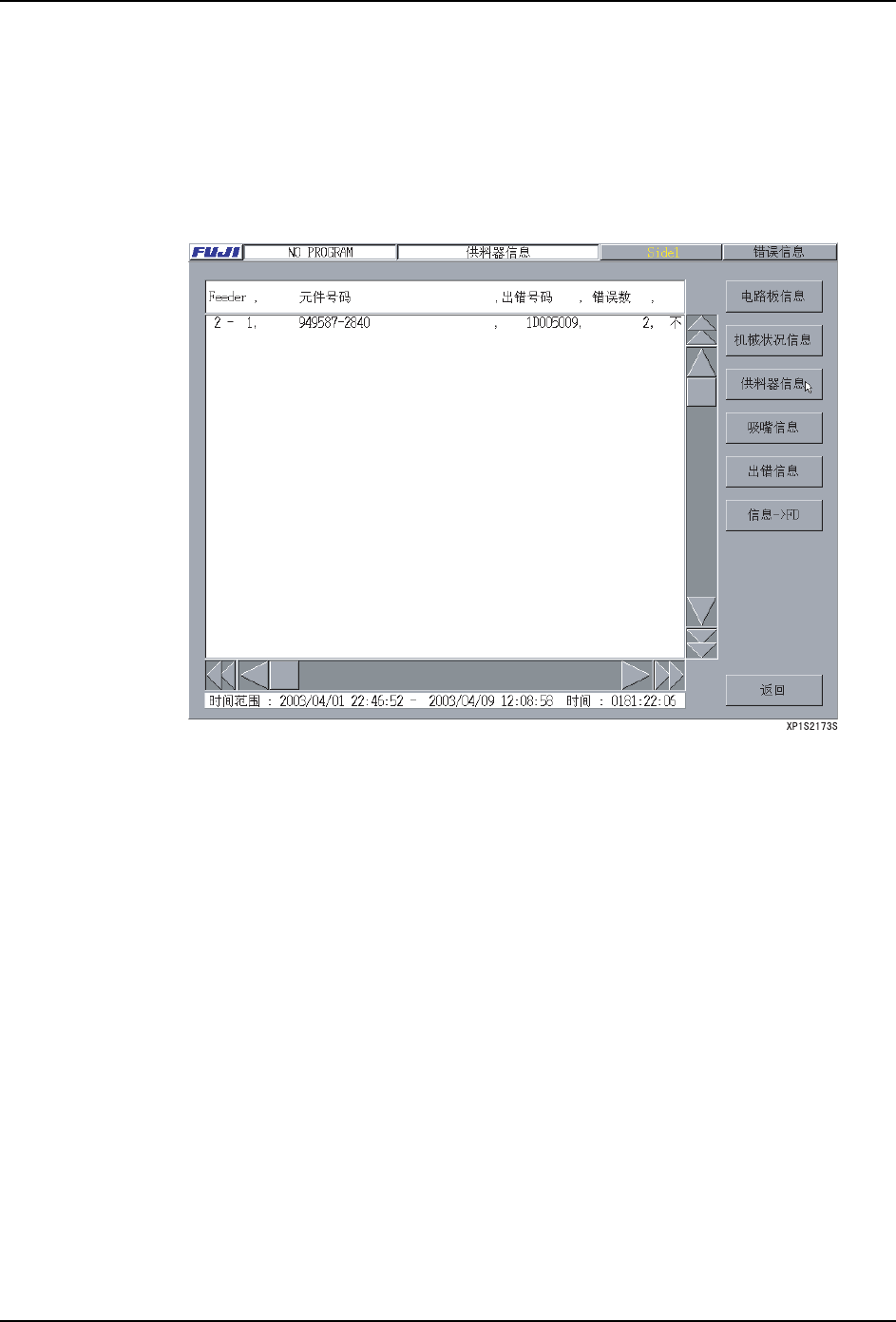

显示详细错误
选择要想看的在 [ 供料器信息 ] 画面的一览表上选择要想看的供料器，按下 [ 错误信息 ]
按键后，显示出以下的视窗，显示出在其供料器上发生的错误的详细内容。每当按下 [ 供
料器信息 ] 按键和 [ 错误详细 ] 按键时交替进行切换。
※在选择没有发生错误的供料器的状态下，即使选择 [ 错误详细 ]，也不显示任何对于供
料 器的信息。另外，选择 「TOTAL.」的行时也相同。
Feeder
指定的供料器显示在 [ 供料平台 No.]-[ 料站 No.] 上。
元件号
显示与供料器对应的元件号。
错误编码
显示在供料器上发生错误的错误编码。
错误数
显示在供料器上发生错误的发生次数。
错误信息
显示在供料器上发生错误的错误信息。
