3. 操作系统 SYS-XP143-1.0S

42 XP-142E/143E 系统手册

从 [ 程序 ] 画面选择生产程序

也可以从程序菜单中读入程序。

注意 ) 在此的程序读入是用来编辑程序的。为了生产而读取程序时，请从 [ 生产 ] 画面的程序选项

中读取。

操作步骤

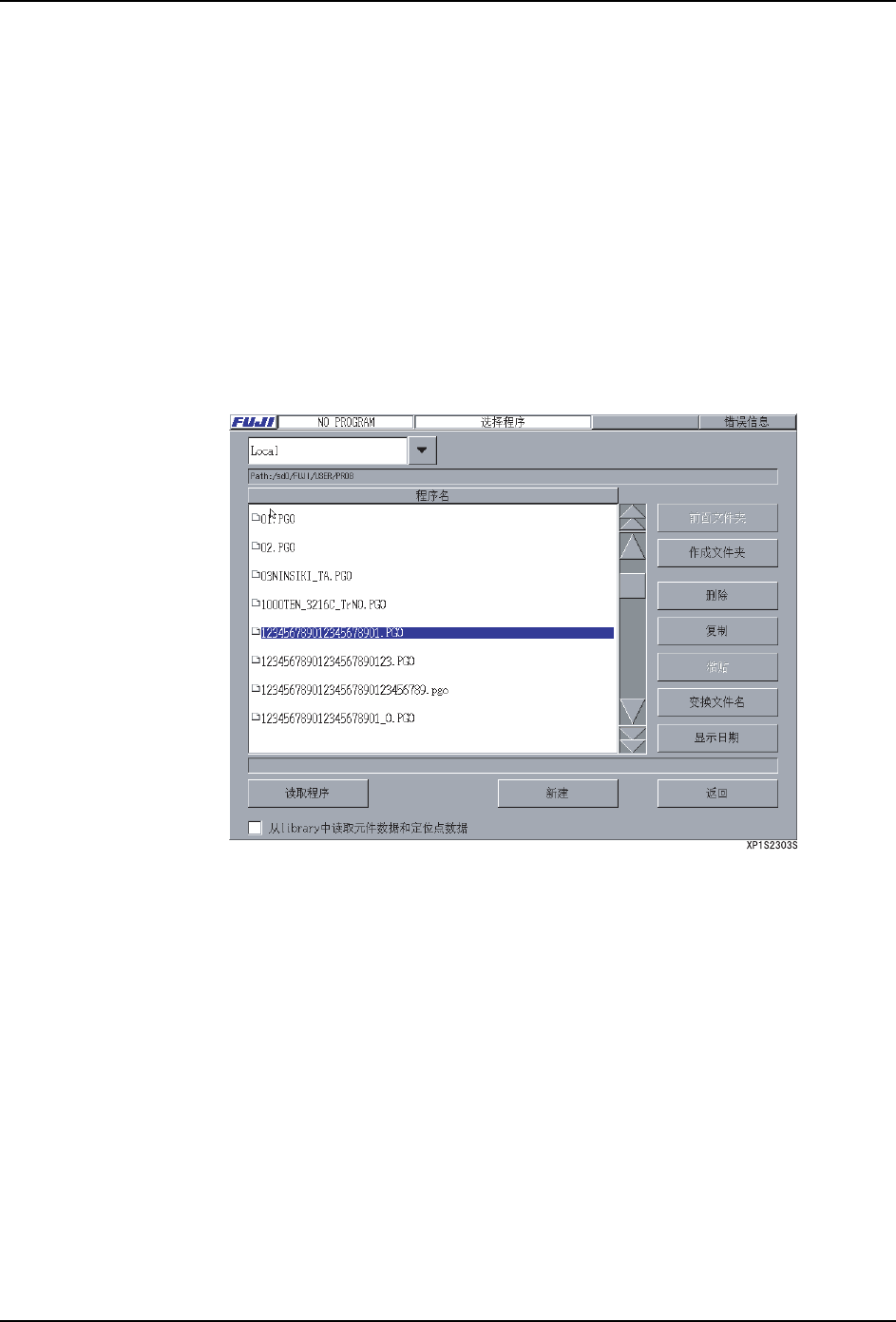

1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 读取程序 ]，显示出保存在机器的硬盘或是软盘上的程

序一览表的对话框。

2. 选择生产中使用的程序。按下 [ 读入 ] 键，读取所选择的程序。在画面上方的任务栏上

会显示装载完毕的程序名，表示该程序被激活。

备注 ) 可从软盘上读取的文件仅限于在 FCP6(M),CP642(M),CP643(M), 或是 XP-141E/XP-142E 型的机

器上创建的 CCIMF 格式的文件。另外，因为 XP-142E 的 MFU 是 2 台 MFU (100 个料站 / 以 8mm

料带宽计算 )，所以不能使用超出这个供料器安装数据。

备注 ) 在选项框中选择「从程序库读取元件数据」后，可以将生产程序的元件数据或者定位点数据

与 library 内的元件数据和定位点数据进行临时置换。但是，在生产程序内含有在机器上不

存在的元件数据时不能进行置换。这时，显示出「生产程序读取错误」的对话框，请选择停

止从数据库读取元件数据后读取生产程序的元件数据或者停止读取生产程序。这是简单的切

换功能，不支持对于生产程序内的各个元件数据的置换。

SYS-XP143-1.0S 3. 操作系统

XP-142E/143E 系统手册 43

接收 MCS/2 程序

XP 能从 MCS/2 主电脑系统中通过 RS-232C 传送生产程序。请用专门的电缆将 MCS/2 连接机

器后面左下方位置上的 DATA 插座上。

操作步骤

1. 在 MCS/2 主电脑中，备有 CP-6(M),CP-642(M) 或者 CP-643(M) 用的生产程序。本机器可

模拟地将 MCS/2 作为 CP-6(M),CP-642(M) 或者 CP-643(M) 识别。

备注 ) 因为本机器有 2 台 MFU( 以 100 个料站 /8mm 料带宽计算 )，所以超出此容量的料站数据不能安

装。另外，在 MCS/2 上的程序以及生产线的设定等，请参考专用手册。

2. 在 [ 主画面 ] 上选择 [ 程序 ]、[ 接受 MCS/2 程序 ]。

3. 通过 MCS/2 传送生产程序。

数据对应状态

XP 机器上不支持一部分用 MCS2 创建的数据。不支持的数据在传送时以 0 输入。使用时有

必要用机器上的编辑器进行编辑。

MCS/2 上存在、但不能传送的数据。

MCS/2 上不存在的数据。

·Tape Width (TAPEWIDTH)

·Soft Pick speed (PENFCSPN)

3. 操作系统 SYS-XP143-1.0S

44 XP-142E/143E 系统手册

一次性更换生产程序功能

对应版本：E1.30a 以后（生产线注册的 XP 全部需要安装）由母机的操作可以将生产线注

册的 XP （包含母机最大为 6 台）的生产程序以及生产预定块数一次性切换。为了使用这个

功能，有必要在「固有值 _ControlledXp_1(6)」上进行生产线注册（IP 地址的注册）。

注意 ) 1. 固有值中存在有重复的 Ip 地址时，本功能完全不能使用。

2. 固有值本身没有注册时，不能使用生产线一次性处理的指令。

3. 固有值中机器数据一个也没有注册时，本功能完全不能使用。

4. 将注册操作在生产线上的所有的 XP 上进行实施时，任何一个机器上都可以进行生产操作。

操作步骤

1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 生产线管理者 ] 后显示出 [ 生产线管理者 ] 画面。

2. 在 [ 选择程序 ] 栏上按下 [ 生产线总括 ] 按键，显示出 [ 选择程序 ] 对话框。
