SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 55
·吸嘴亮度 (Conduction)

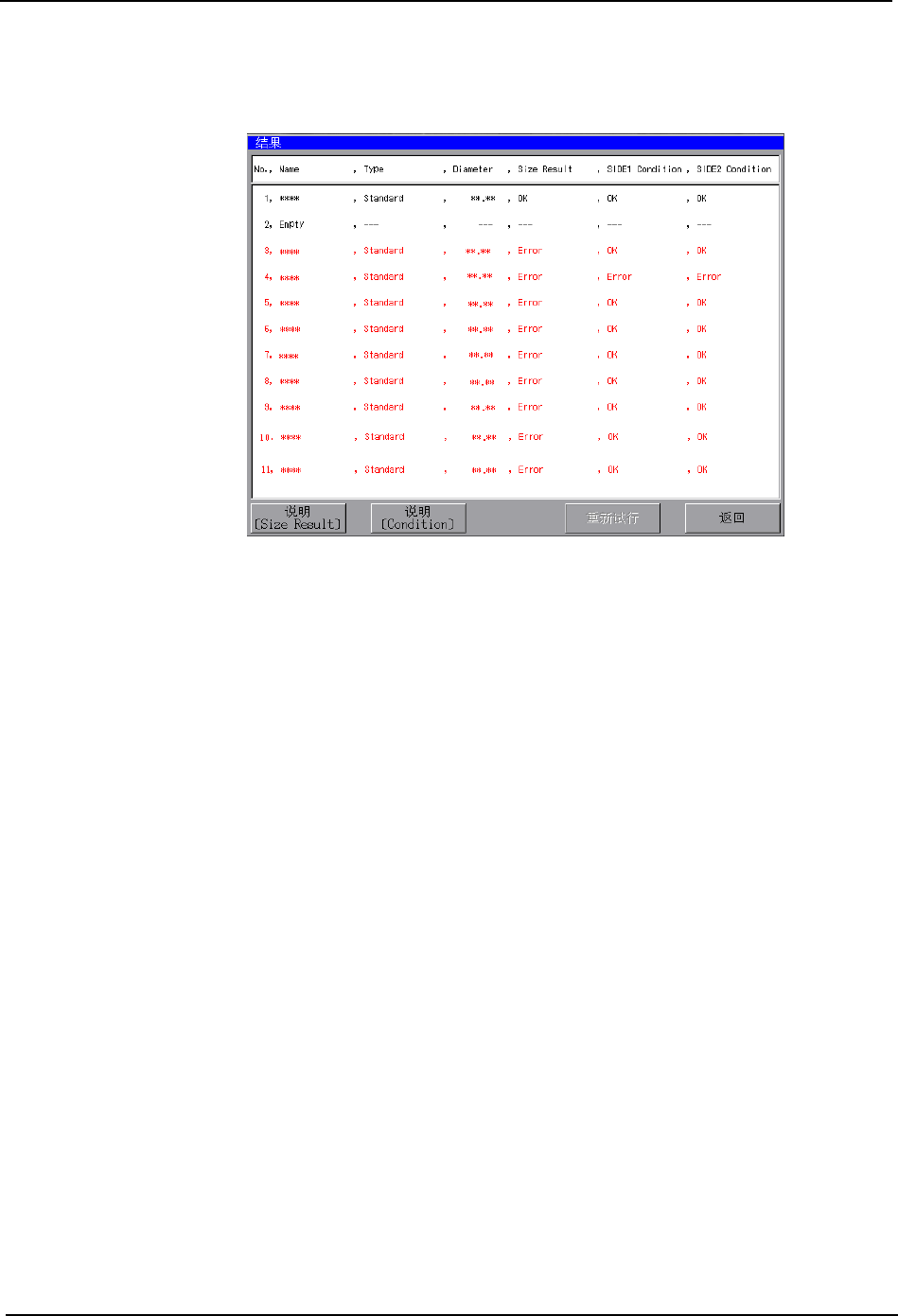

确认结束后显示测定结果对话框。
6. 请确认在 [Size Result] 以及 [Conduction] 中没有错误 (Warning，Error)。
测定结果中出现错误时，请按照 [Size Result]、 [Conduction] 的说明，确认吸嘴等情
况，排除错误的原因。请再次进行 [ 尺寸检查 ] 并确认没有错误。
注意 ) 吸嘴亮度测定中测定的结果会反馈到生产时的影像处理中。所以请务必确认没有错误后再进
行生产。
吸嘴的自动更换 （选项）
可以将在机器的贴装工作头上装载的吸嘴与 「程序吸嘴」相同的状态全部自动地进行更
换。自动更换仅仅是在机器中安装有 C 轴的机器上可以进行。另外，使用自动更换 （吸嘴
更换）时，有必要用贴装工作头上所吸嘴储存器内的注册、相关固有值得设定以及动作条
件设定将 「吸嘴更换」的项目进行设定。在用动作条件设定时 「吸嘴更换」的项目设定为
「使用」后，[ 吸嘴编辑 ] 画面的按键显示变为吸嘴更换模式。
操作步骤

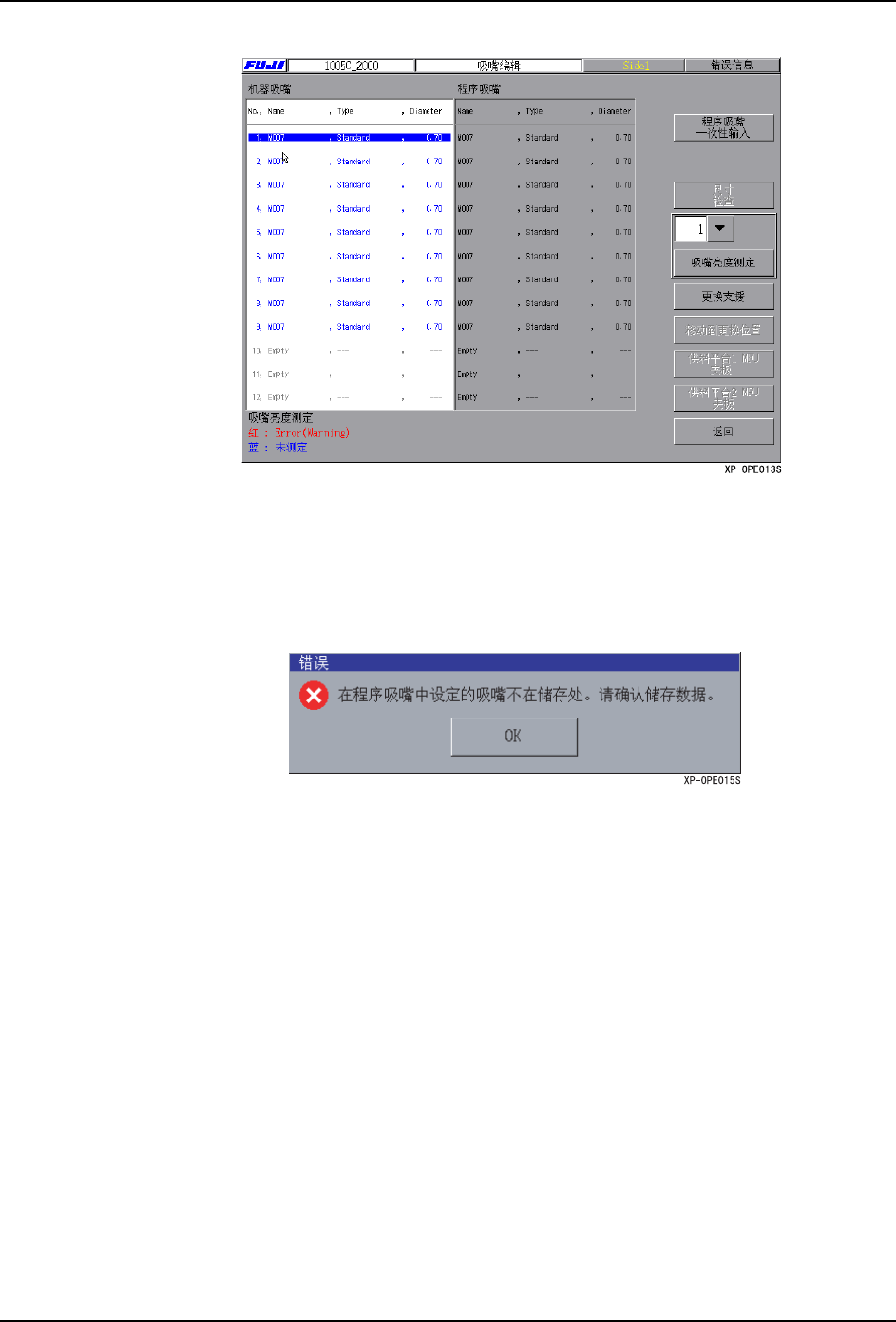

1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 吸嘴编辑 ]，显示出 [ 吸嘴编辑 ] 画面。
XP1S2167S
3. 操作系统 SYS-XP143-1.0S
56 XP-142E/143E 系统手册
2. 按下 「程序吸嘴一次性更换」按键。在贴装工作头上安装的吸嘴更换为程序吸嘴。
备注 ) 「程序吸嘴一次性更换」按键在伺服不处于 ON 的状态时不能按下。
3. 显示出以下的错误信息时，请在 「吸嘴存储编辑」画面上确认吸嘴的有无。必要的吸嘴
没有安装时，请在吸嘴存储器中安装吸嘴。
吸嘴存储器的吸嘴编辑
注册、确认在吸嘴存储器中装填的吸嘴的吸嘴头的位置和直径。吸嘴的设定在 「吸嘴存
储」区域的吸嘴头显示部进行。吸嘴头显示部被选择后背景变成蓝色。在此状态下按下再
次显示部分后显示出吸嘴显示画面。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 57
操作按键说明
备注 ) 在返回处有未指定的吸嘴时显示出错误信息。此时请设定返回处。
显示吸嘴头号码。处于吸嘴储存器的吸嘴选择状态时可
以选择的吸嘴变为天蓝色。
机器吸嘴处于选择状态时，可以选择的吸嘴变为天蓝
色。
显示出设定的吸嘴名。
Empty: 没有安装吸嘴。
Disable: 不使用吸嘴头。
Unknown: 没有设定确有吸嘴。
将全部的吸嘴返回到吸嘴储存器中，返回结束后加速更
换。
进行所选择的吸嘴的更换动作。（伺服在 ON 的状态下有
效）
将选择的机器吸嘴返回到吸嘴存储器中。（伺服在 ON 的
状态下有效）
将机器吸嘴一次性返回。（伺服在 ON 的状态下有效）
在吸嘴存储器上进行所选择的吸嘴的有无检查。
