3. 操作系统 SYS-XP143-1.0S 52 XP-142E/143E 系统手册 3.3.5 吸嘴相关的操作 更换吸嘴 本机器备有简易更换吸嘴的功能 。 手动更换 1. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ 吸嘴移动到更换位置 ]，显示出吸嘴更换位置对话 框。 2. 输入更换位置 （S tage-Slot）, 按下 [ 启动 ] 按钮。将吸嘴头 移到吸嘴更换 的位置。请 打开机器的后盖，更换吸嘴。 3. 将贴装头移到更…
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 51
操作步骤
这个设定只有具有维修保养 C 的权限的操作者才能进行。
1. 在 [ 主画面 ] 上选择 [ 维修保养 C]、[ 固有值编辑器 ] 画面。
2. 从 [ 项目检索 ] 中选择 「_CONV_DELAY_TIMER_」、_MainExhaustOnDelay。
3. 按下 [ 输入 ] 按键，设定从主升降板开放消除反压力阀为止的延迟时间。( 有效范围 :1
～ 1000)0 的时候不能进行消除反压力处理。( 单位 : msec)
3. 操作系统 SYS-XP143-1.0S
52 XP-142E/143E 系统手册
3.3.5 吸嘴相关的操作
更换吸嘴
本机器备有简易更换吸嘴的功能。
手动更换
1. 在 [ 主画面 ] 上选择 [ 机器操作 ]、[ 吸嘴移动到更换位置 ]，显示出吸嘴更换位置对话
框。
2. 输入更换位置 （Stage-Slot）, 按下 [ 启动 ] 按钮。将吸嘴头移到吸嘴更换的位置。请
打开机器的后盖，更换吸嘴。
3. 将贴装头移到更换位置。松开 MFU。（固定料站时仅仅移动）
4. 将 MFU 从机器上拆下。

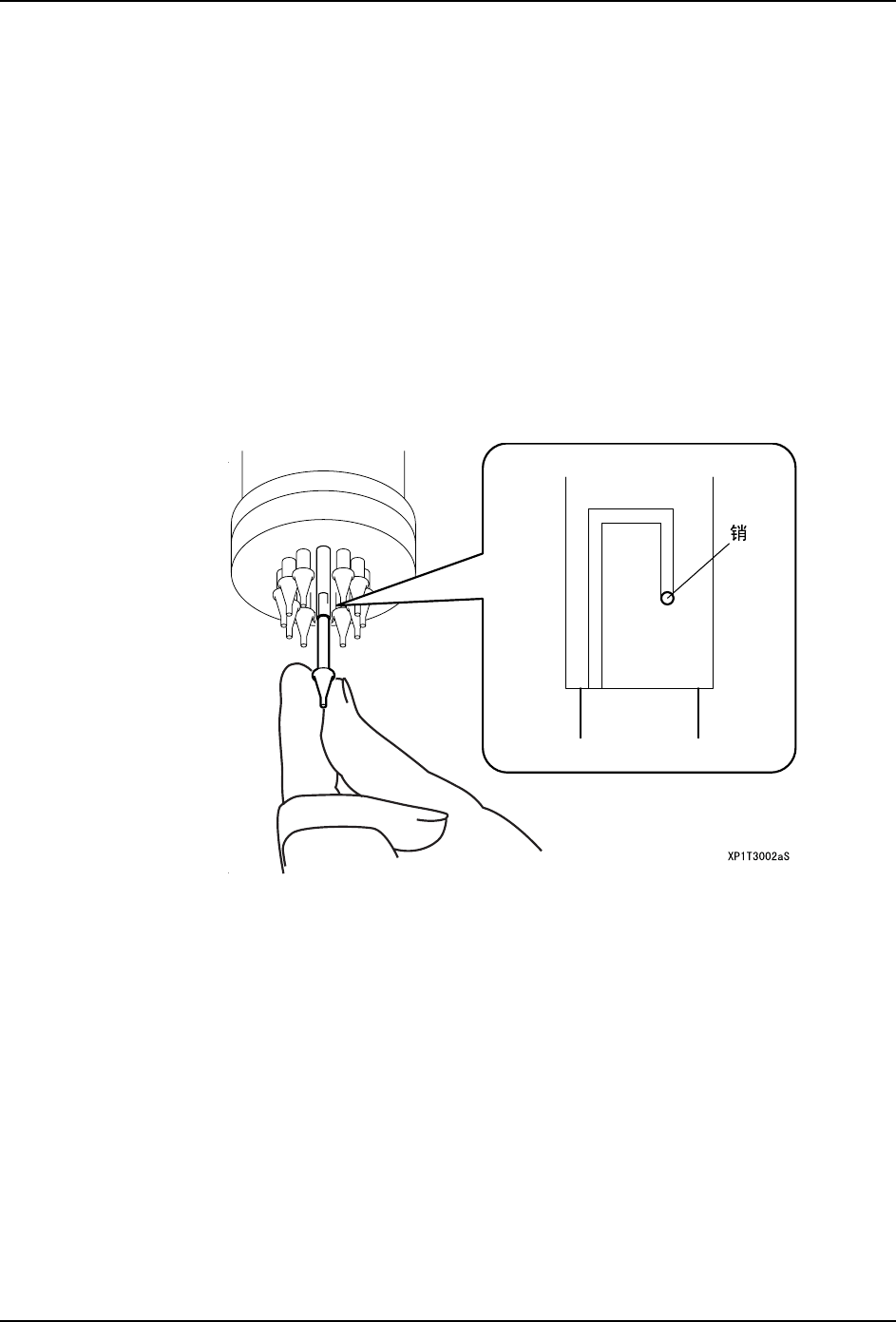

5. 用手指将吸嘴向上压，旋转后取下。
6. 装入新的吸嘴，在向上旋转的同时旋转。
7. 将 MFU 安装到机器上。
更换支援模式
这个模式只有对具有维修保养 C 的权限的操作者有效。
1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 吸嘴编辑 ]，显示出 [ 吸嘴编辑 ] 画面，按下 [ 更换支
援]。
2. 显示出 [ 确认维修保养钥匙 ]，打开安全门，将维修保养钥匙处于 ON。关闭显示的 [ 错
误画面 ]。
3. 在 [ 机器吸嘴 ] 栏上选择更换的吸嘴编号以及更换位置。指定 （Stage-Slot)。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 53
4. 按下 [ 更换吸嘴 ] 键。
5. 按下 [ 启动 ] 按钮。另外，在伺服轴移动时，请持续按下 [ 启动 ] 按钮。
6. 将贴装头移动到更换位置，指定的吸嘴下降后停止。更换吸嘴。要持续更换别的吸嘴
时，请重新从 [ 机器吸嘴 ] 栏中选择。
7. 所有的吸嘴更换完后，按下 [ 返回 ] 按键。
吸嘴编辑
在机器上进行所装载的吸嘴的设定。
以下对 SIDE1 进行说明，SIDE2 也请进行同样地操作。
操作步骤

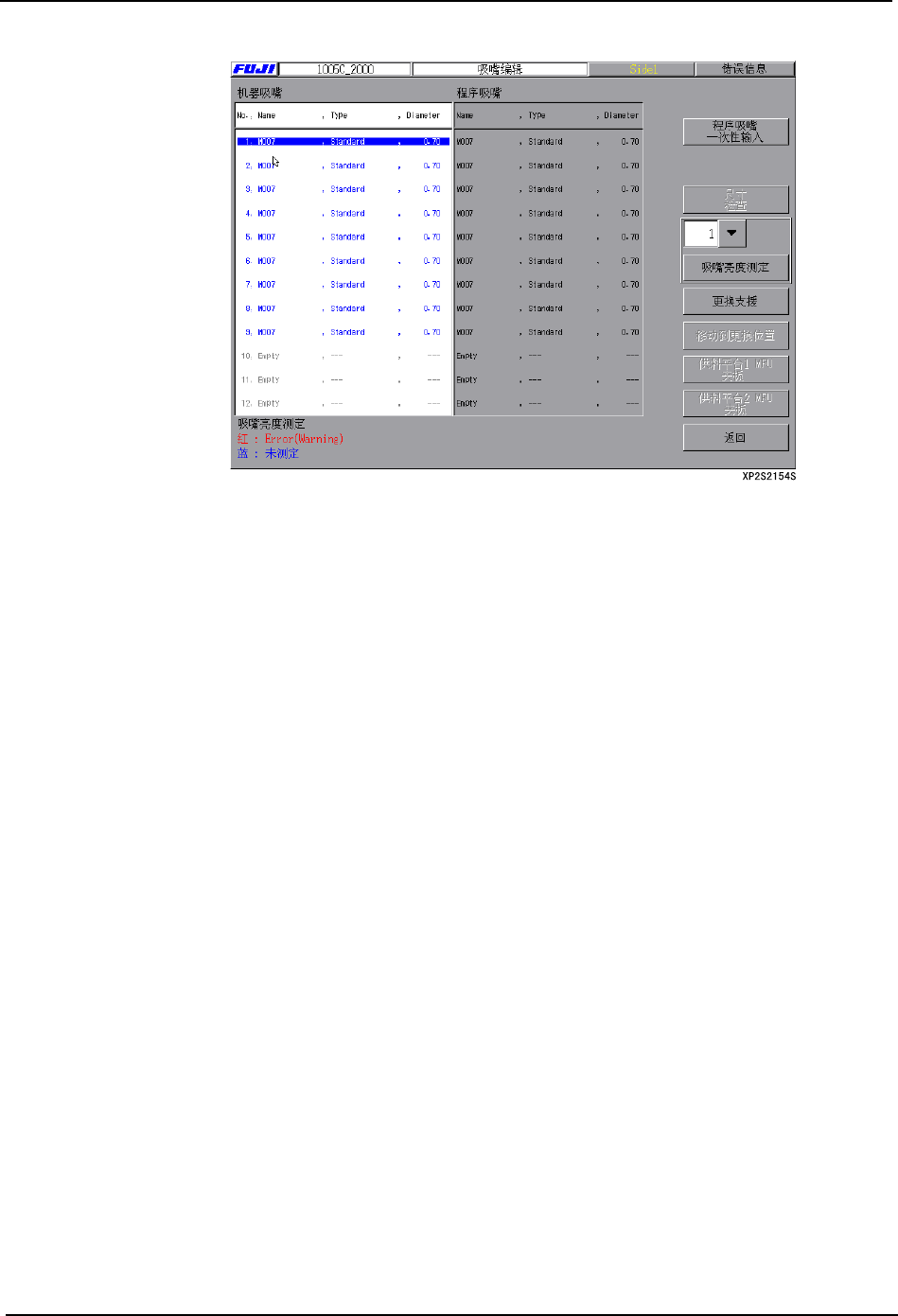

1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 吸嘴编辑 ]，显示出 [ 吸嘴编辑 ] 画面。此画面有
「机器吸嘴」和 「程序吸嘴」。前者显示机器上的吸嘴、后者是程序必要的吸嘴。
备注 ) 在 「机器吸嘴」的吸嘴号前有 「*」时，表示有可能在生产中使用的吸嘴。
