SYS-XP143-1.0S 5.MDW/PDW XP-142E/143E 系统手册 343 2. 将编辑的要素用鼠标的拖动操作或者单击进行选 择。 备注 ) 在此模式上不显示移动用的手柄。请在选择状态下拖动或者在 [ 锡球要素 ] 对话框的 [X 位 置，Y 位置 ] 中输入数据。选择要素的画面显示在绿色的框和中心以十字线显示。 要素框的显示 / 非显示 按下下图，切换要素框的显示。 当前操作中的要素以现状用操作 手柄和附加框显示。
5.MDW/PDW SYS-XP143-1.0S
342 XP-142E/143E 系统手册

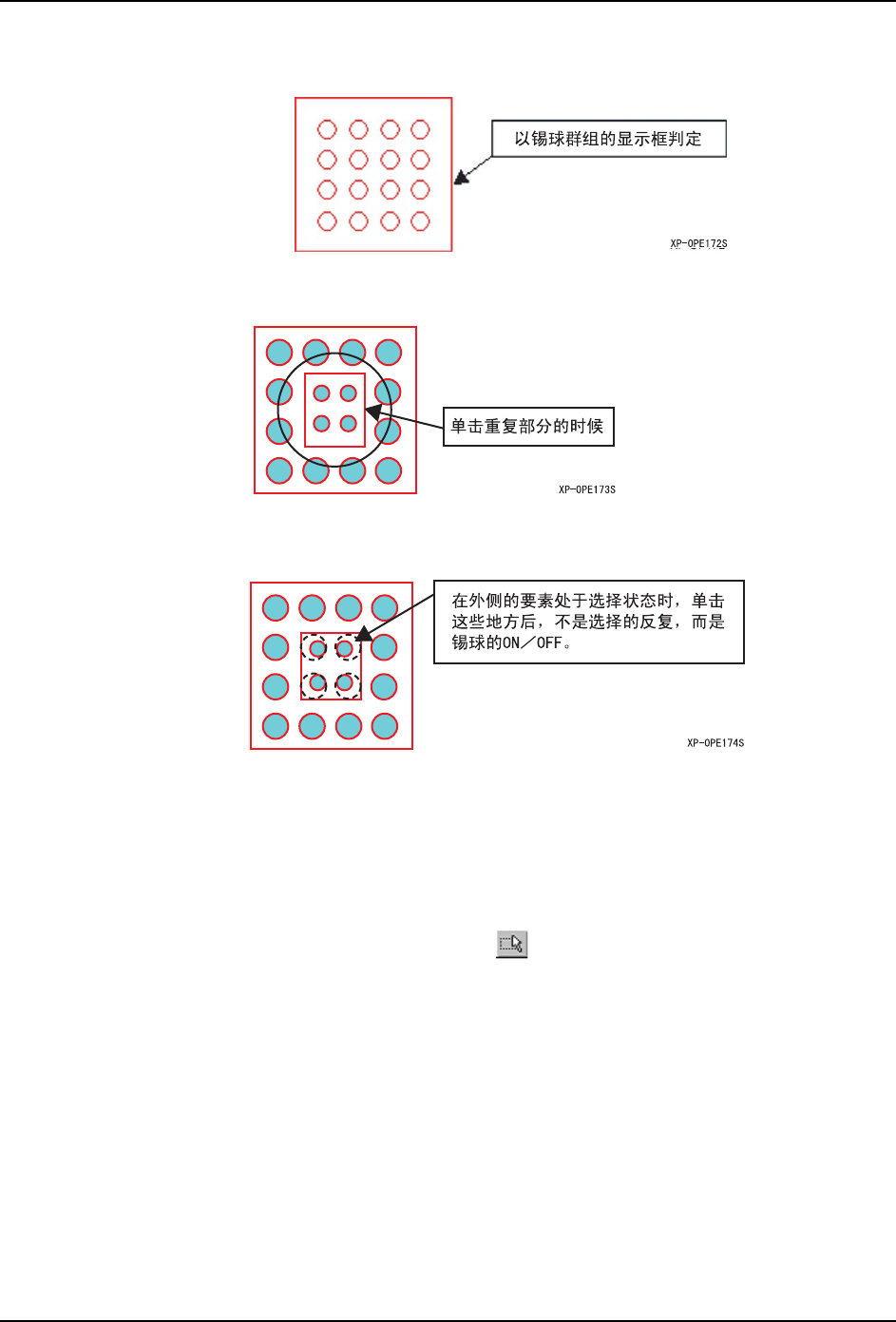

6. 选择要素时，单击设定完的要素框内。要素数据处于选择状态后显示出手柄。
备注 ) 复数的要素重复时，每次单击时对象要素进行切换。
注意 ) 复数的要素重复时，因为有锡球有无的 ON/OFF, 请注意单击的位置。
7. 在设定完的要素上输入要素时，一边按下 Shift 按键一边单击。选择操作变为无效后可
以进行输入处理。
现有要素的一次性编辑
在此模式上，手柄不显示在选择的要素上。编辑在 [ 锡球要素 ] 对话框上进行。
1. 按下下图，进入要素一次性变更模式。
XP-OPE173
SYS-XP143-1.0S 5.MDW/PDW
XP-142E/143E 系统手册 343

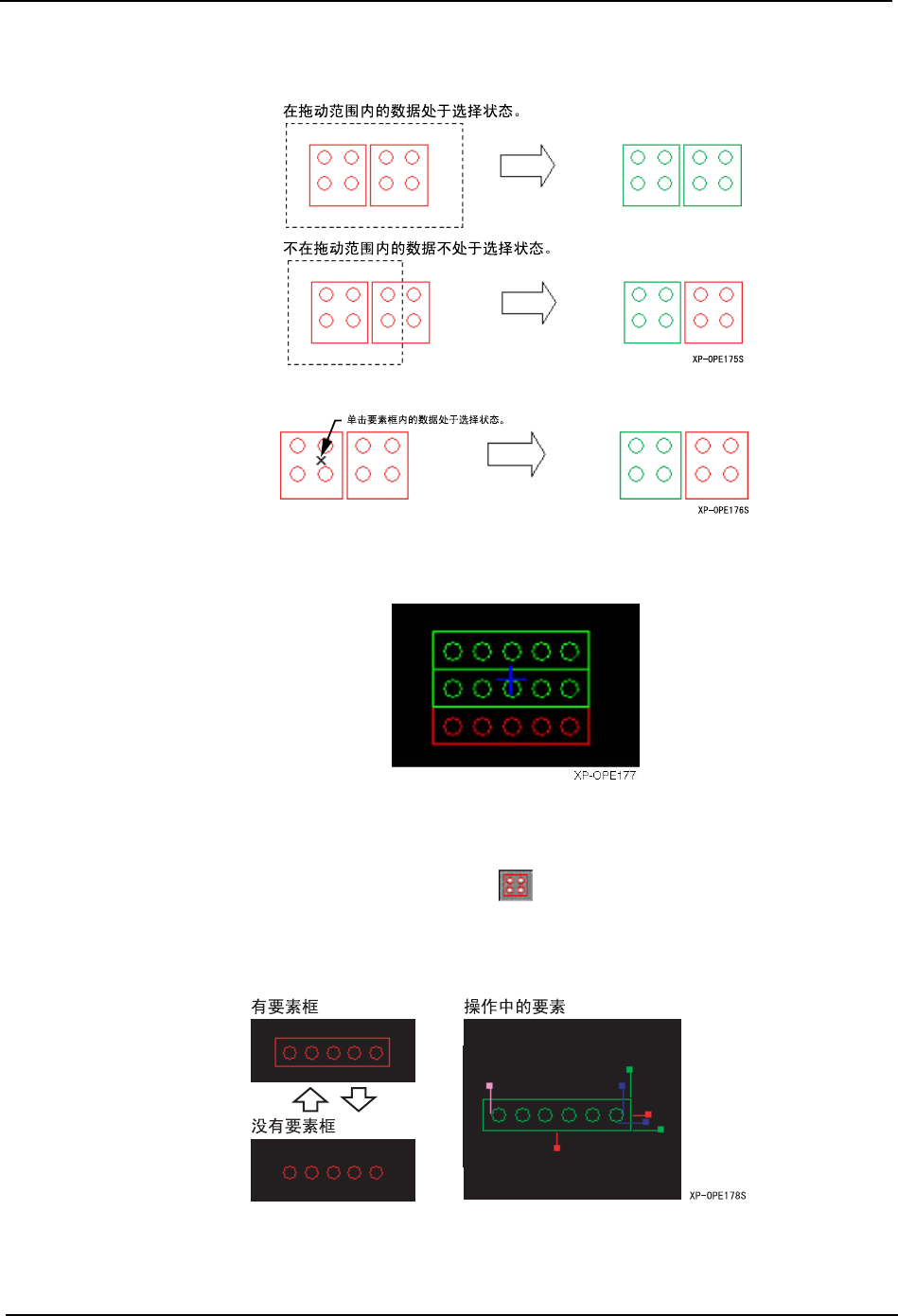

2. 将编辑的要素用鼠标的拖动操作或者单击进行选择。
备注 ) 在此模式上不显示移动用的手柄。请在选择状态下拖动或者在 [ 锡球要素 ] 对话框的 [X 位
置，Y 位置 ] 中输入数据。选择要素的画面显示在绿色的框和中心以十字线显示。
要素框的显示 / 非显示
按下下图，切换要素框的显示。
当前操作中的要素以现状用操作手柄和附加框显示。
5.MDW/PDW SYS-XP143-1.0S
344 XP-142E/143E 系统手册

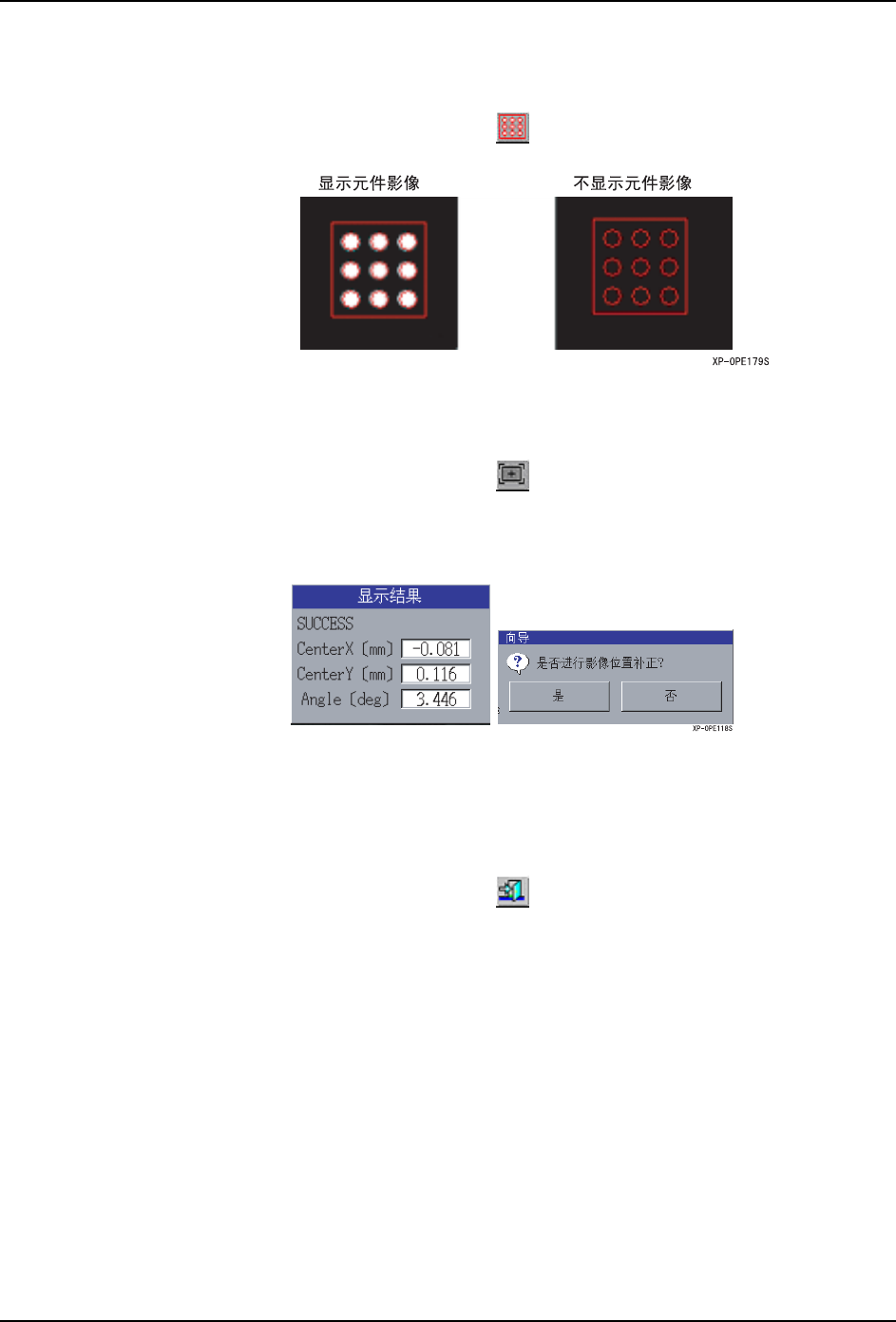

元件影像的非显示
仅仅在按下下图期间，删除编辑中的元件影像的显示。
影像处理
1. 按下下图，进行影像位置补正。
使用作成的要素进行影像识别，显示出是否进行中心点补正的询问信息。
2. 按下下图，进行数据检查。
OK 时从编辑画面进入到下一个向导。
选择 「是」时，补正影像中心。
选择 「否」时，结束影像位置补正。
