SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 25
3.2 生产前的设定
3.2.1 动作条件的设定
机器在开始运转前，在 [ 动作条件设定 ] 画面上请设定机器的生产条件。机器启动后从 [
主画面 ] 上选择 [ 功能选项 A]、[ 动作条件设定 ]，打开 [ 动作条件设定 ] 画面。进行设
定的内容最大有以下 6 点 (6 个画面的量 )。请在各页上设定动作条件。
·模式选择：关于生产模式、运转模式等机器动作的设定。
·料带切刀：关于切断由料卷供应的元件的上部料带的切刀的使用设定。
·统计信息：为取得吸嘴 / 料站发生错误状况时的数据而进行的设定。
·元件检验 ( 选项 )：依照条形码读取器或者扫描单元对元件位置进行核对操作的
设定。
·单料盘 ( 选项 )：关于使用单料盘时的料盘种类的设定。
·其他设定：关于电路板真空、吸嘴尺寸检查的设定。
备注 ) 元件检验、单料盘的设定页面在设定固有值时显示。元件检验：设定固有值
「MACHIN_TYPE2」的 「VerifierToo」为 1 或 2。料盘单元：设定固有值 「MACHIN_TYPE2」的
「SingleTrayOpt」为 1。

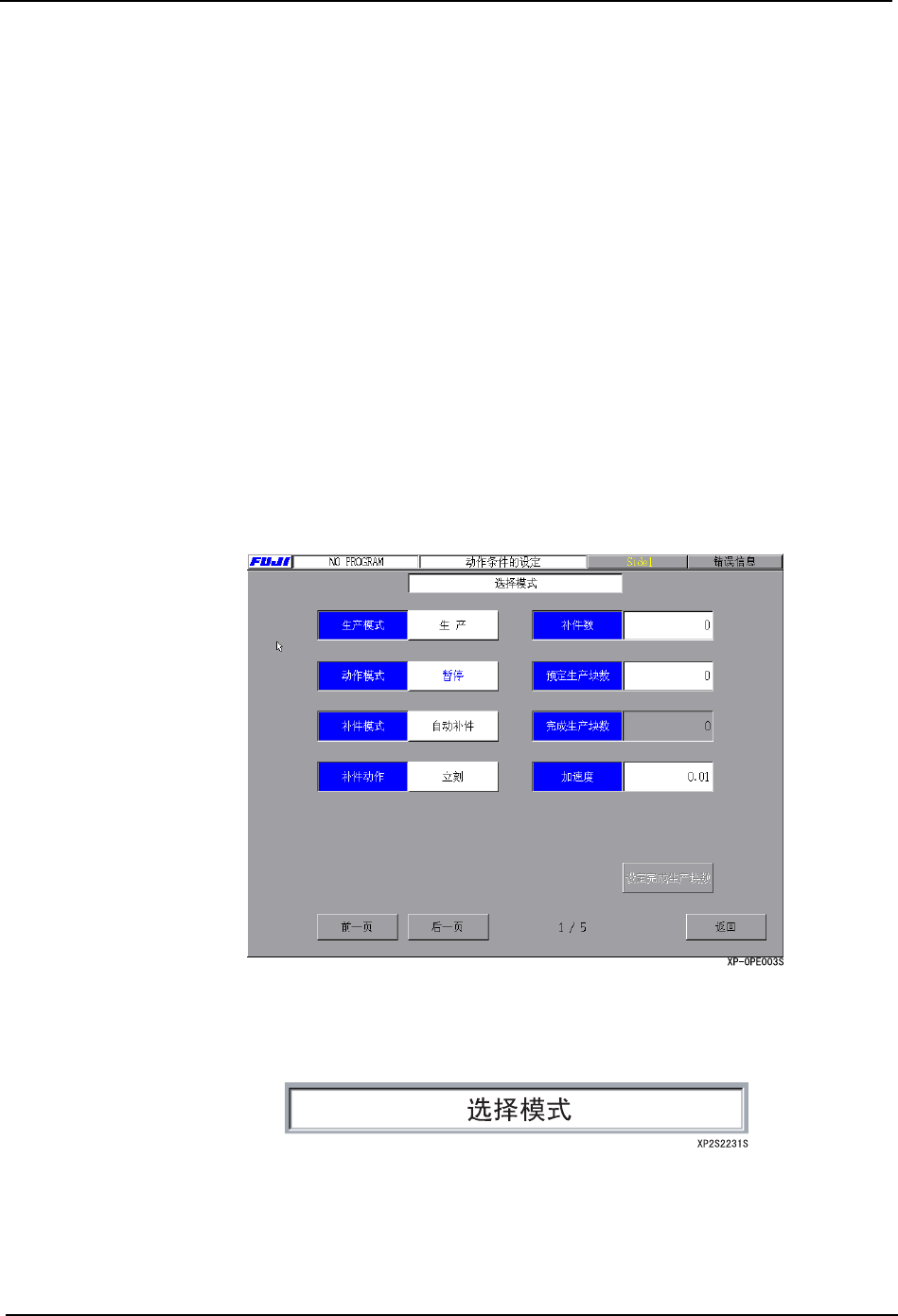

显示说明
1. 显示当前打开页的名称。
3. 操作系统 SYS-XP143-1.0S
26 XP-142E/143E 系统手册
2. 以当前打开页数 / 最大页数来显示。
3. 单击按键后，返回 [ 主画面 ]。
4. 按下 [ 前一页 ] 按键后，前翻 1 页。当前打开页为 1 时，移至最大页。按下 [ 后一页 ]
键时，后翻 1 页。当前打开页为最大页时，移至第 1 页。
模式选择
在设定机器的动作模式的画面上，设定步骤如下所示。
生产模式
机器有 4 种生产模式：“生产”、“空转 1”、“空转 2”和 “传送”。以下说明这些模式。
操作步骤
1. 在 [ 主画面 ] 里选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画
面。
2. 每次按下 [ 生产模式 ] 的右侧按钮，按钮的显示就会按 [ 生产 ]、[ 空转 1]、 [ 空转
2]、[ 传送 ]、[ 生产 ] 的顺序变化。
3. 显示出使用的模式后，按下 [ 返回 ] 键，返回 [ 主画面 ]。
动作模式
动作模式有 「自动」、「半自动」、「暂停」3 种运转模式。以下说明这些模式的区别。
生产： 实际生产中使用的模式。机器进行元件的吸取、影像处理以及元件的贴装。
空转 1： 这种模式主要用于机器的试运行。这个模式与生产时的动作相同。吸嘴在
元件吸取位置上实际吸取元件，进行贴装动作。为了防止元件散罗，请将
供料器从 MFU 上卸下来。
空转 2： 这种模式主要在机器的调整和试运行时选择。这个模式因为在吸取高度比
实际生产时更高的位置上运行，所以不进行吸取元件。没有必要将供料器
从 MFU 上卸下来。
传送： 仅仅在机器未处在生产状态下使用。机器不进行生产，只作为搬运轨道用
来将电路板传送到生产线上的下一道工序的机器上。
自动： 生产中所使用的模式。选择此模式后，机器按照生产程序所指定的各个
顺序连续生产。
SYS-XP143-1.0S 3. 操作系统
XP-142E/143E 系统手册 27
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画
面。
2. 每次按下 [ 动作模式 ] 的右侧按钮，按钮的显示就会按 [ 自动 ]、[ 步进周期 ]、[ 步进
循环 ]、 [ 暂停 ]、[ 自动 ] 的顺序变化。
3. 显示出使用的模式后，按下 [ 返回 ] 键，返回 [ 主画面 ]。
补件模式
对于发生类似元件吸取错误和影像处理错误的元件错误时，可以设定补件模式。对于元件
错误的补件模式有三种：「自动补件」、「错误停止」、「错误通过」，用户可以设定采用何
种模式。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画
面。
2. 每次按下 [ 补件模式 ] 的右侧按钮，按钮的显示就会按 「自动补件」、「错误停止」、
「错误通过」、「自动补件」的顺序变化。
3. 显示出使用的模式后，按下 [ 返回 ] 键，返回 [ 主画面 ]。
补件动作
设定在自动补件中的暂时补件方法。在补件动作中有 [ 集约]和[立刻]2个模式，使用何
种模式可由用户设定。
操作步骤
半自动周期： 用此模式来进行机器的试运行。选择此模式后，机器每次只执行生产程
序的一道周期，按下 [ 启动 ] 按钮后执行下一个周期。（周期指的是通
常动作下的 1PP 的循环）
半自动顺序： 用此模式来进行机器的试运行。选择此模式后，机器每次只执行生产程
序的一道顺序，按下 [ 启动 ] 按钮后执行下一个顺序。（在半自动中同
样也可以使用暂停功能）
暂停： 用此模式来进行机器的试运行。选择此模式后，机器动作分为几个周
期。按下 [ 周期停止 ] 按钮后暂停，按下 [ 启动 ] 按钮后，进入下一个
周期。
自动补件： 如果发生元件吸取错误或是元件影像处理错误，机器根据 「最大补件次
数」所设定的次数自动地进行补件。
错误停止： 如果发生吸取错误或是影像处理错误，机器停止生产。
错误通过： 即使发生吸取错误或是影像处理错误，也不进行补件动作而进入下一道顺
序。
集中： 将错误元件的补件放在最后，归总进行错误元件的补件。
立刻： 将错误元件的补件在下一个 PP 周期上立即进行补件。
